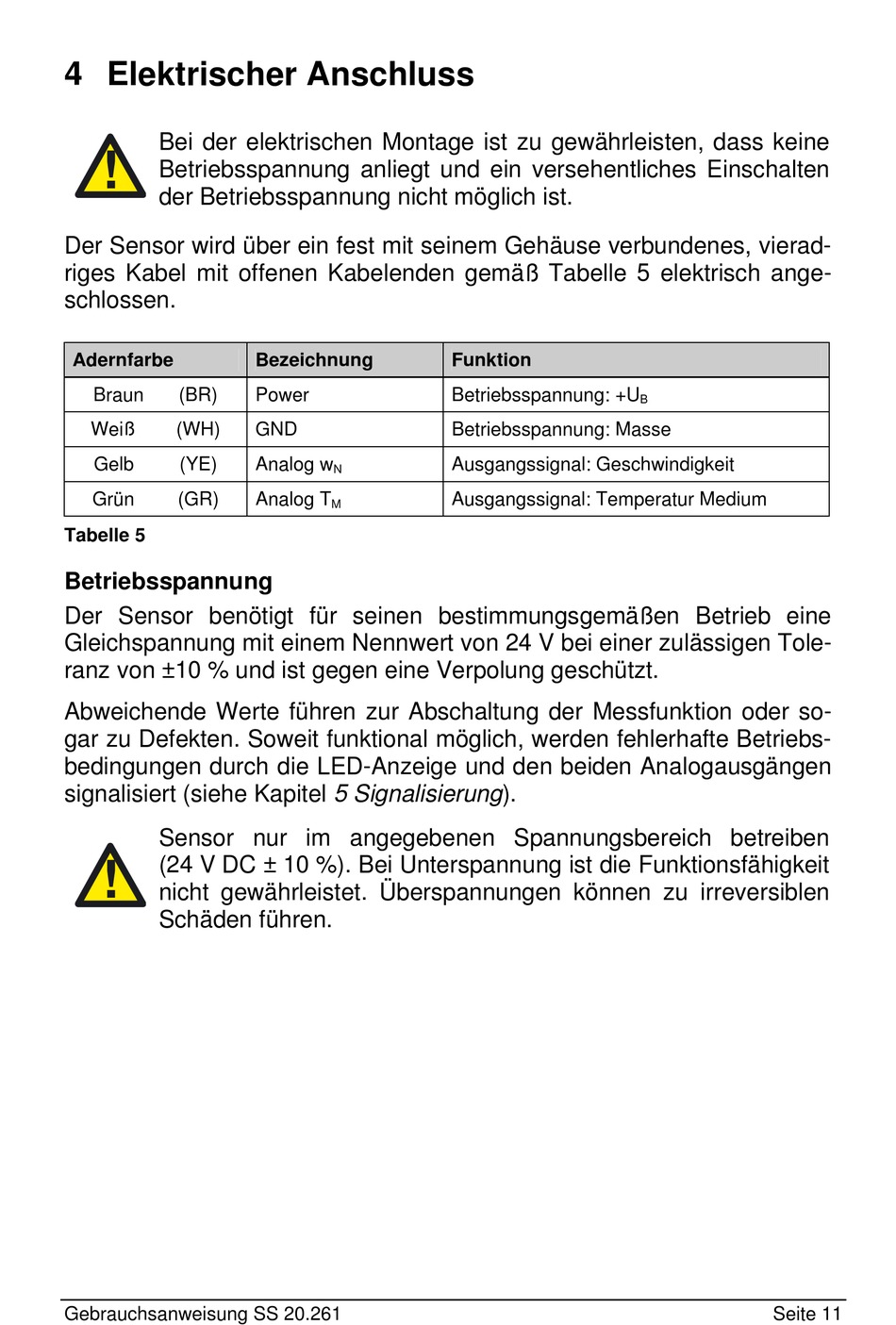

4 Elektrischer Anschluss
Bei der elektrischen Montage ist zu gewährleisten, dass keine
!
Betriebsspannung anliegt und ein versehentliches Einschalten
der Betriebsspannung nicht möglich ist.
Der Sensor wird über ein fest mit seinem Gehäuse verbundenes, vierad-
riges Kabel mit offenen Kabelenden gemäß Tabelle 5 elektrisch ange-
schlossen.
Adernfarbe
Braun
(BR)
Weiß
(WH)
Gelb
(YE)
Grün
(GR)
Tabelle 5
Betriebsspannung
Der Sensor benötigt für seinen bestimmungsgemäßen Betrieb eine
Gleichspannung mit einem Nennwert von 24 V bei einer zulässigen Tole-
ranz von ±10 % und ist gegen eine Verpolung geschützt.
Abweichende Werte führen zur Abschaltung der Messfunktion oder so-
gar zu Defekten. Soweit funktional möglich, werden fehlerhafte Betriebs-
bedingungen durch die LED-Anzeige und den beiden Analogausgängen
signalisiert (siehe Kapitel 5 Signalisierung).
Sensor nur im angegebenen Spannungsbereich betreiben
(24 V DC ± 10 %). Bei Unterspannung ist die Funktionsfähigkeit
!
nicht gewährleistet. Überspannungen können zu irreversiblen
Schäden führen.
Gebrauchsanweisung SS 20.261
Bezeichnung
Power
GND
Analog w
N
Analog T
M
Funktion
Betriebsspannung: +U
Betriebsspannung: Masse
Ausgangssignal: Geschwindigkeit
Ausgangssignal: Temperatur Medium
B
B
Seite 11
