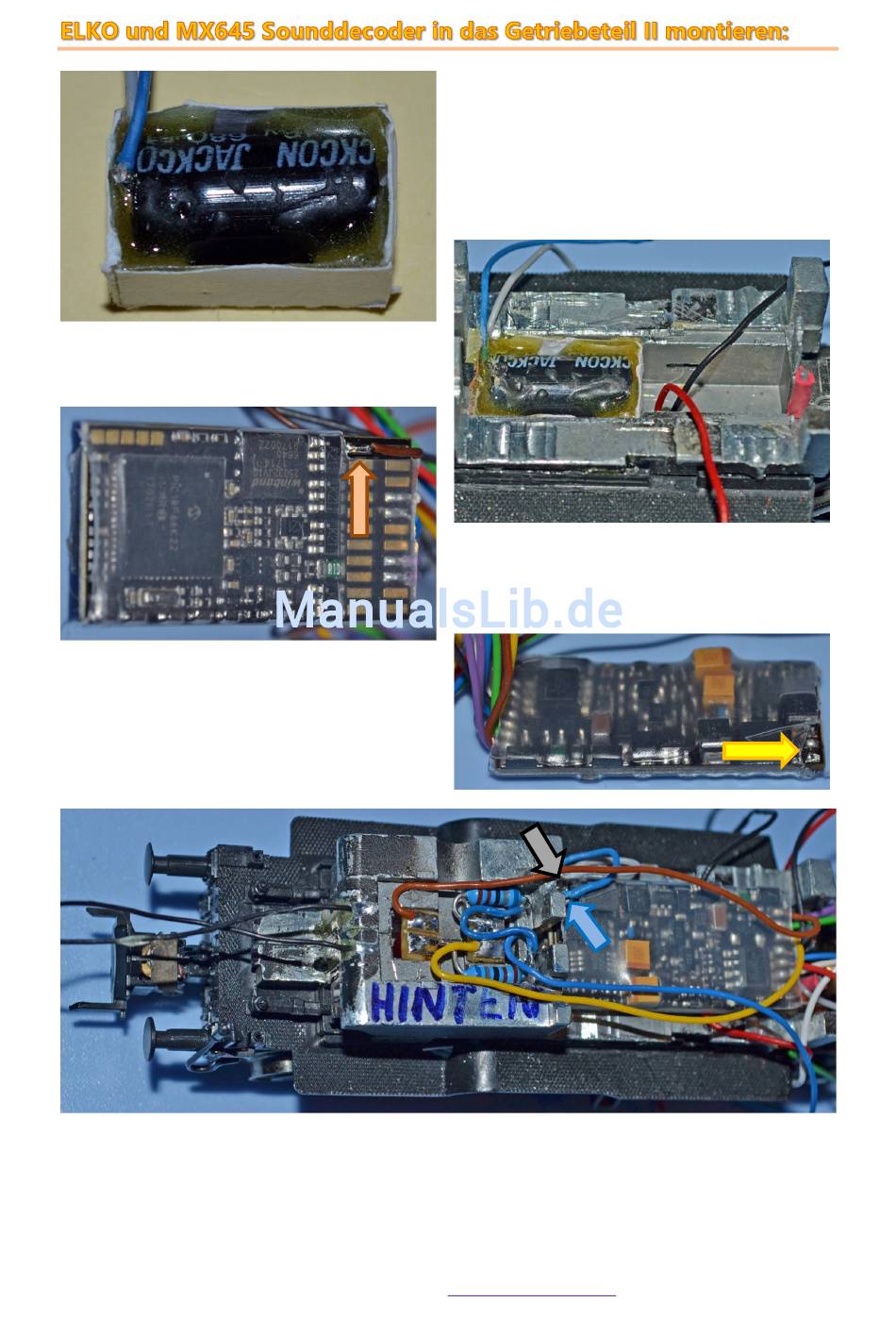

Speicherkondensator-Paket einsetzen und
mit einem Sekundenklebstoff fixieren.
Lötpads für den Anschluss des Speicher-
kondensators freilegen, Pfeil gelb.
Den
MX645
Sounddecoder
doppelseitig klebenden Klebefolie über den
Speicherkondensator kleben.
An den Minuspol der roten LED die braune FA2 Litze vom MX645 anlöten. An den Minuspol
der weissen LED die gelbe F0H Litze vom MX645 anlöten.
Speicherkondensator-Litzen an die Lötpads vom MX645 Sounddecoder löten. Pluspol an das
innen liegende Lötpad, Pfeil blau, Minuspol grau an das aussen liegende Lötpad, Pfeil grau.
Hans-Dieter Zeiss, Wislistrasse 1A, CH-9442 Berneck
Bericht-ÖBB-1189-02-Blutorange-001.docx
An den Speicherkondensator eine blaue
Pluspol-Litze und eine graue Minuspol-Litze
löten.
Speicherkondensator in die Modulisolierung
108348 einlegen und mit einem 2K-Klebstoff
eingiessen.
Isolation am MX645 örtlich auftrennen und
eine braune Litze für FA3 auf das 1'te Lötpad
in der linken Reihe löten, Pfeil braun.
mit
einer
famzeiss@swissonline.ch
Revision: Erstausgabe
Freitag, 23 Februar 2018
Seite 6 von 17
