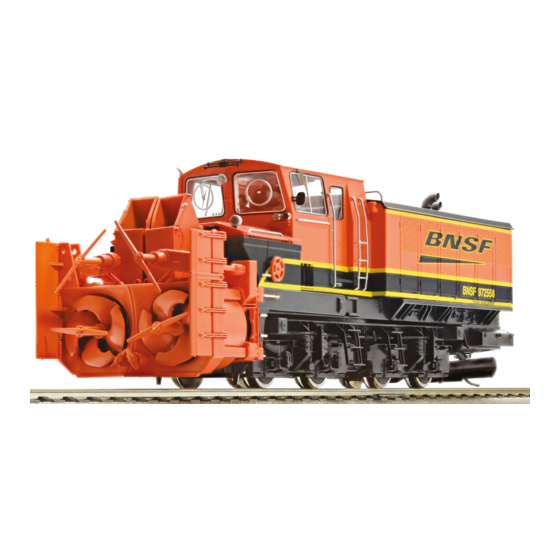

- Seite 1 Selbstfahrende Schneeschleuder, BNSF Self-propelled Xrotm Snow Blower, BNSF Chasse-neige automoteur Xrotm, BNSF 72806 Handbuch Manual Manuel www.roco.cc 72806.indd 1 03.07.2019 11:05:23...
- Seite 2 Auspacken des Modells! / Unwrap model!/ Déballage du modèle! 72806.indd 2 03.07.2019 11:05:23...
- Seite 3 Auspacken des Modells! / Unwrap model!/ Déballage du modèle! Vorsichtig herausheben ! Beim Wiedereinpacken beachten ! Lift out carefully ! Note when repacking ! Soulevez avec précaution ! Remarque lors de l'remballage ! Sollevare con cautela ! Nota quando reimballaggio ! 72806.indd 3 03.07.2019 11:05:24...
-
Seite 4: Inhaltsverzeichnis
▪ Schmierung ................. 9 ▪ Haftreifenwechsel .............. 10 Zeichenerklärung ▪ Schleiferwechsel (nur für Wechselstrommodelle)....10 Der Sounddecoder Gleichstrom mit Sound und Decoder ▪ Funktionstastenbelegung (Werkszustand) ....11 – 12 ▪ Lokeinstellungen ............... 13 ▪ CV-Liste ..............14 – 15 72806.indd 4 03.07.2019 11:05:24... -
Seite 5: Einleitung
Feinmotorik zeigt das Modell, wie weit die Fertigung von Modelleisenbahn bereits entwickelt ist. Und der passende Sound fährt auch mit. Das Spitzenmodell von Roco spielt in seiner Technik alle Stückchen: Die Schleudereinheit ist komplett heb- und senkbar. Die gesamte Fahrzeugbrücke kann sich um 180° drehen. Die Schleuderräder rotieren. - Seite 6 Wichtiger Hinweis! Dieses Modell ist mit einer Vielzahl von feinmechanischen und elektronischen Komponenten ausgestattet. Der evtl. Austausch von solchen Komponenten durch Ersatzteile und auch der Motorwechsel erfordern feinmechanische und elektrotechnische Kenntnisse! Um Beschädigungen durch unsachgemäße Handhabung zu vermeiden, wenden Sie sich diesbezüglich an Ihren Roco-Fachhändler oder an eine Fachwerkstätte! 72806.indd 6...
-
Seite 7: Inbetriebnahme Ihrer Lokomotive
Rundlauf und beste Zugkraft bekommt. ▪ Betriebsbedingungen Der kleinste befahrbare Radius für dieses Modell ist R2 (358 mm) des ROCO-Gleissystems. Der einwandfreie Lauf Ihrer Lokomotive ist nur auf sauberen Schienen gewährleistet. Hierzu empfehlen wir den ROCO-Schienenreinigungswagen Art. Nr. 46400 und bei etwas stärkerer Verschmutzung den ROCO-Schienen-Reinigungsgummi Art. -
Seite 8: Wartung Und Pflege Des Modells
Fig. 1 Reinigung der Radstromkontakte ▪ Radstromkontakte können auf unsauberen Schienen leicht verschmutzen. Bitte entfernen Sie vorsichtig mit einem kleinen Pinsel den Schmutz an den gekennzeichneten Stellen Fig.3. Dazu zuerst den Getriebedeckel abnehmen Fig. 1. Fig. 3 72806.indd 8 03.07.2019 11:05:24... -
Seite 9: Schmierung
Dazu zuerst den Getriebedeckel Fig. 2 abnehmen (Fig. 1). Versehen Sie die im Schmierplan Fig. 2 gekennzeichneten Stellen mit nur kleinen Öltropfen. Wir empfehlen den ROCO-Öler 10906 Art. Nr 10906. 10906 Zur Schmierung der Getriebeteile (Zahnräder, Schnecke) empfehlen wir das ROCO-Spezialfett 10905. -
Seite 10: Haftreifenwechsel
Danach den Radsatz herausnehmen und die Haftreifen mit einer Nadel oder mit einem feinen Schraubendreher abziehen (Fig. 4). Beim Aufziehen der neuen Haftreifen darauf achten, dass diese sich nicht verdrehen. ▪ Schleiferwechsel (nur bei Wechselstrommodellen) 1. 2. 72806.indd 10 03.07.2019 11:05:25... -
Seite 11: Funktionen Im Überblick
Fahrt) Fräsen F9 Ditch-Lights Mute Fräskopf heben Lautstärke + Aufbau drehen Lautstärke - Horn Rangiergang Treppenbeleuchtung Licht Warnsignal F8 Licht Warnsignal ein/aus F12 Licht ein/aus Ditch-Lights vorne Horn Sanden Licht ROT ohne Funktion! Licht hinten 72806.indd 11 03.07.2019 11:05:25... - Seite 12 F2 Fräsen F4 Drehen 180° F3 Fräskopf Heben und Senken F7 Treppenbeleuchtung 72806.indd 12 03.07.2019 11:05:25...
-
Seite 13: Der Sounddecoder
Damit ist er mit allen modernen DCC- (Z21® System / MULTIMAUS®) und Motorola®-Steuergeräten einsetzbar. Der Sounddecoder wurde speziell für die zusätzlichen Funktionen verändert und darf nicht gegen einen im Handel erhältlichen Decoder ausgetauscht werden. Soll die Lok umprogrammiert werden, darf nur die Lok auf dem Programmiergleis stehen. 72806.indd 13 03.07.2019 11:05:26... -
Seite 14: Cv-Liste
Programmierung der CV7 wird nur der anschließende Programmierzugriff mit dem Wert 10 um 100 CV-Plätze erhöht (also CV166 greift dann z.B. auf CV266 zu!) Wert 20 um 200 CV-Plätze erhöht Reset-Funktion Zurücksetzen aller Werte auf Werkseinstellung; (An lesefähigen Verstärkern / Zentralen ist die 08 = Reset Herstellererkennung lesbar) 72806.indd 14 03.07.2019 11:05:26... -
Seite 15: Einstellungen
Lange Adresse (Vorraussetzung: In CV29 ist die lange Adresse eingeschalten) 100 – 9999 Einstellungen Gesamtlautstärke aller Geräusche 00 – 255 Bremssoundschwelle (Je größer der Wert, umso früher wird beim Bremsen das Bremsgeräusch gestartet) 00 – 255 15 15 72806.indd 15 03.07.2019 11:05:26... -
Seite 16: Betrieb Mit Dcc-Zentrale ( Multimaus ® )
Mit einer entsprechenden Ausrüstung (z.B. / Z21® / z21® / z21® start) können Sie die Werte byte- und bitweise auslesen. ▪ Zusatzfunktionen Eine Fülle anderer, jedoch wohl recht selten benötigter Einstellmöglichkeiten hinsichtlich Fahrstufenkurve, Lastnachregelungseinstellung oder Geräuschsynchronisation können Sie im ausführlichen Handbuch in Erfahrung bringen. Bitte beachten Sie hierzu die Anleitung MX645P22 auf www.zimo.at 72806.indd 16 03.07.2019 11:05:26... - Seite 47 139788 GF-Schraube M1,6x4 / GF-screw M1,6x4 114850 Blinklicht / Turn signal 143199 Dachgriff / Roof handrail 143388 Platine für Blinklicht / Printed circuit for turn signal 143211 Auspuff / Exhaust 143390 Sockeldach / Socket roof 143394 72806.indd 47 03.07.2019 11:05:30...
- Seite 49 GF-Schraube M2x5 / GF-screw M2x5 114966 Getriebe kpl. o. Motoren / Transmission, compl. w/o motors 135046 Motoren für Doppelgetrieb / Motors for twin transmission 135048 Flexleiter Doppelgetriebe / Twin transmission flex conductor 135047 Schraube M1,4x4 / Screw M1.4x4 127203 72806.indd 49 03.07.2019 11:05:31...
- Seite 51 Zahnrad Z=14 - rot / Gear Z=14 86480 Zahnrad Z=20/10 M=0.3/0.4 / Gear Z=20/10 86462 Zahnrad Z=16 - schwarz / Gear Z=16 117617 Kadeeabdeckung / Kadeec over 143386 Kadeekupplung / Kadee coupler 143197 Drehgestellleitung / Bogieline 143374 72806.indd 51 03.07.2019 11:05:32...
- Seite 53 143383 Fixierungen - Glasbox o. Abb. / Fixations - glass box no ill. 96315 Glasbox o. Abb. / Glass box no ill. 96233 Schiene - Glasbox o. Abb. / Rail - glass box no ill. 96232 72806.indd 53 03.07.2019 11:05:33...
- Seite 56 Cela implique le risque de perte de ces composants. Dans ce cas, vous pouvez commander ces pièces aux S.A.V. ROCO; nous ne pouvons cependant pas donner suite à une réclamation èventuelle à cause de ces pièces perdues.
