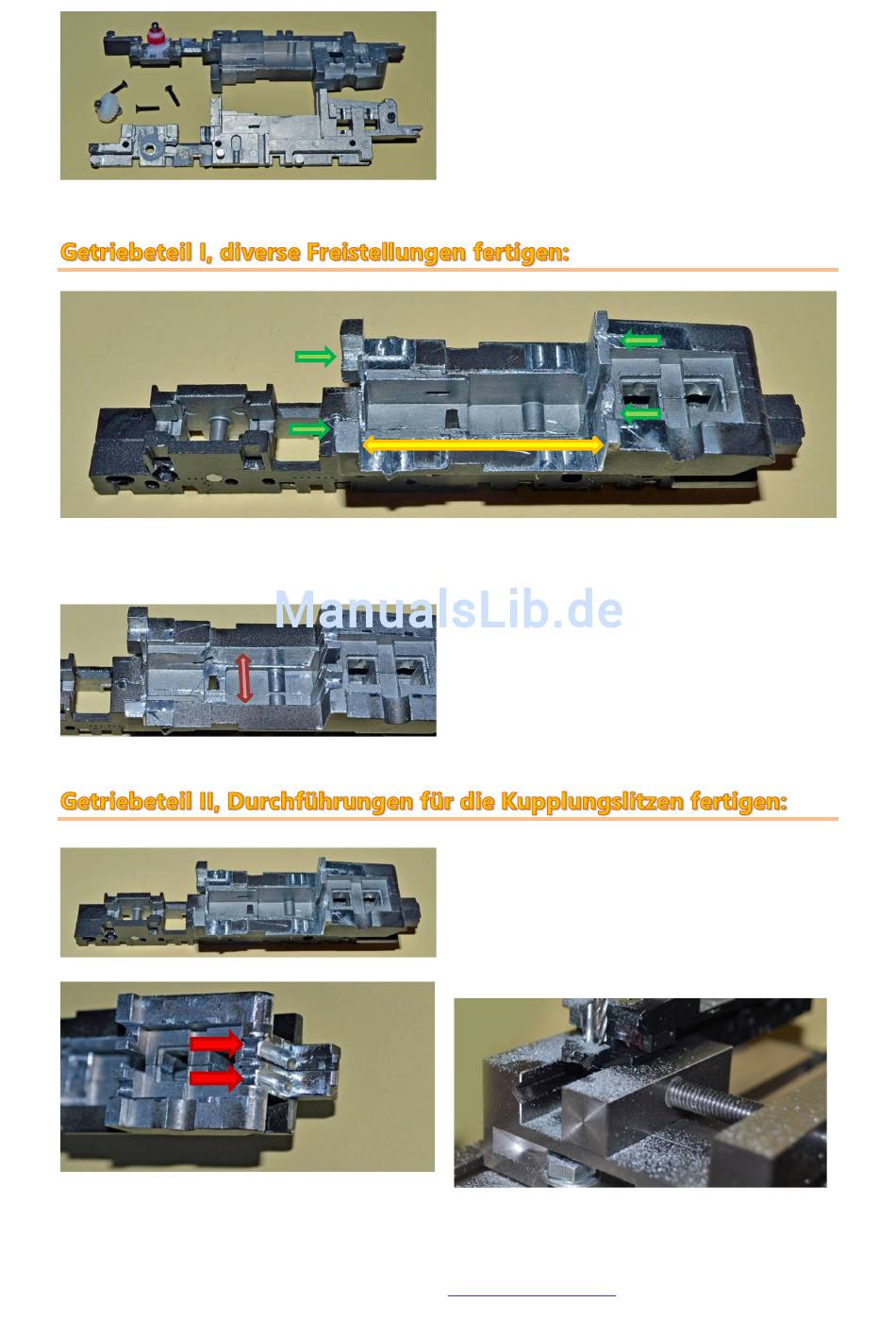

Auf einer Fräsmaschine mit einem Ø 3.0 mm Fräser 4 Litzendurchlässe fräsen, Pfeile grün.
Eine grössere Freifläche für den MX645-Sounddecoder ausfräsen, Pfeil gelb.
Unten 2 Bohrungen Ø 2.0 mm fertigen.
Hans-Dieter Zeiss, Wislistrasse 1A, CH-9442 Berneck
Bericht-ÖBB-1189-02-Blutorange-001.docx
3 SK-Schrauben M1.6x8 mm lösen und
ausdrehen.
Vom
108360 beide Hälften auseinanderziehen,
Zahnrad Z=22 links 86402 mit Achse 2.6x9.3
mm 89700 und Zahnrad Z=14/M-0.4 rechts
86403 mit Achse 2.6x11.5 89701 ausbauen
und ablegen.
Für den Einbau des LS 10x15 Lautsprechers
die Freifläche durch Ausfräsen auf das
Einbaumass vergrössern, Pfeil dunkelrot.
Die
Getriebehälften
einen Maschinenschraubstock spannen und
mit einem Ø 3.0 mm Fräser 2 halbrunde
Freistellungen fräsen.
Oben 2 Freiflächen fräsen, Pfeile rot.
famzeiss@swissonline.ch
Revision: Erstausgabe
Getriebe
vormontiert
zusammenfügen,
Freitag, 23 Februar 2018
Seite 3 von 17
