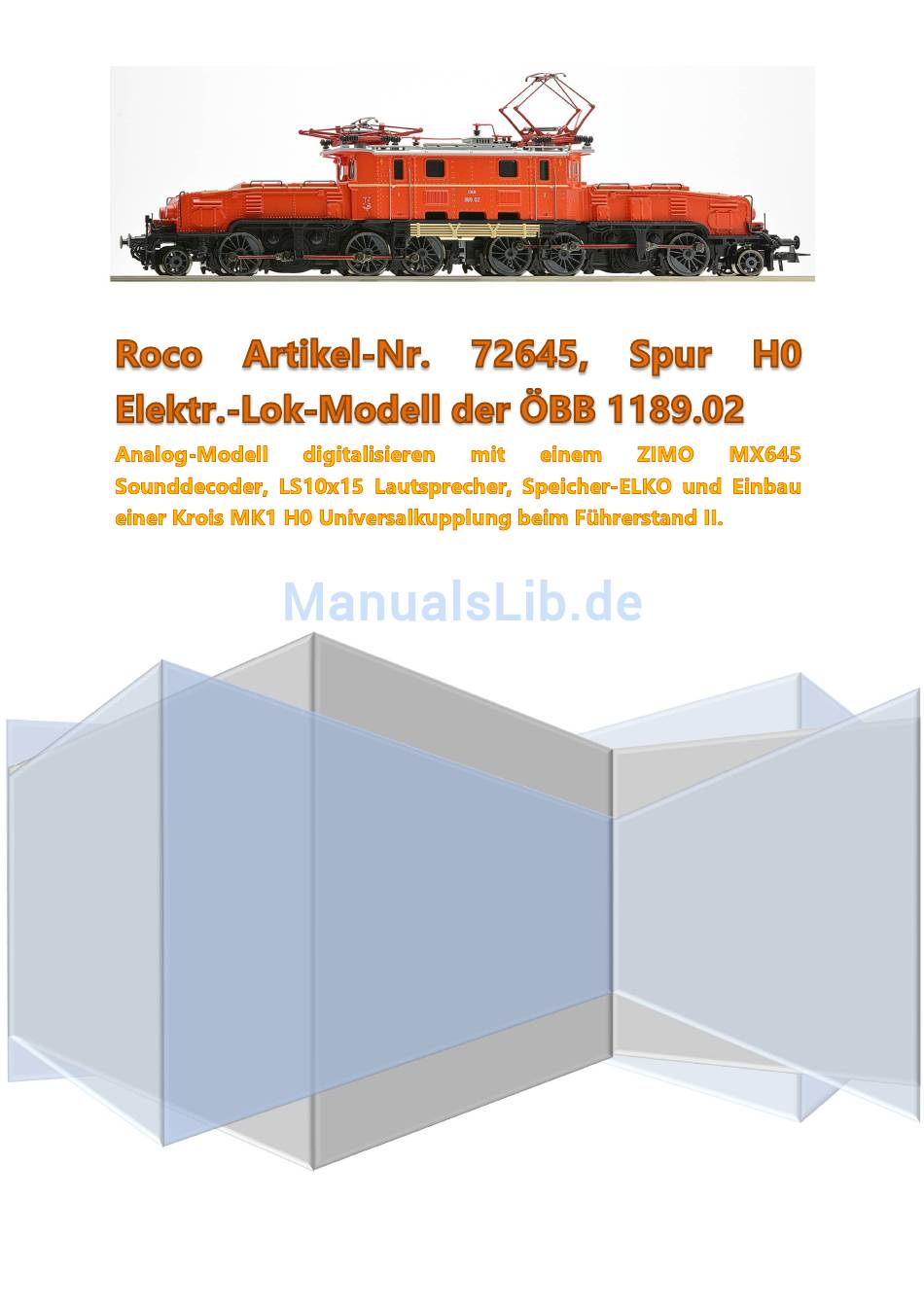

- Seite 1 2018 Hans-Dieter Zeiss Privat...

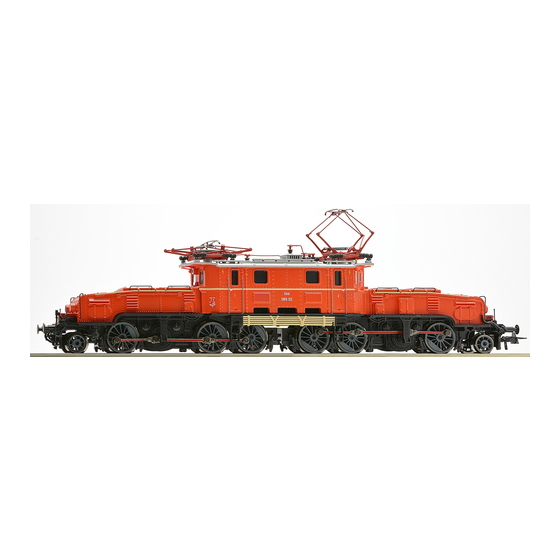

- Seite 2 Mein Bericht soll nur eine Anregung sein, vielleicht gibt es andere oder bessere Lösungen. Das von Roco 2015 in verbesserter Ausführung produzierte H0 E-Lokmodell ist in der analogen-Ausführung. Naheliegend ist eine Digitalisierung mit einem ZIMO MX645 Sounddecoder, einem LS10x15 Lautsprecher, einem Speicherkondensator und einer Digitalkupplung.
- Seite 3 Beide MS-Schaftschrauben M2 mm 4119-14– 85701 lösen, ausdrehen und samt der Feder 86202 ablegen. Zwei GF-Schrauben M2x5 mm 114966 lösen und ausdrehen (1.). Schienenstrom- Beleuchtungs-Litzen von der Platine kpl. 108350 ablöten und die Platine abnehmen (2.). Leuchtstab (im TS- Leuchtstab, Linse, 91060) nach...
- Seite 4 3 SK-Schrauben M1.6x8 mm lösen und ausdrehen. Getriebe vormontiert 108360 beide Hälften auseinanderziehen, Zahnrad Z=22 links 86402 mit Achse 2.6x9.3 mm 89700 und Zahnrad Z=14/M-0.4 rechts 86403 mit Achse 2.6x11.5 89701 ausbauen und ablegen. Auf einer Fräsmaschine mit einem Ø 3.0 mm Fräser 4 Litzendurchlässe fräsen, Pfeile grün. Eine grössere Freifläche für den MX645-Sounddecoder ausfräsen, Pfeil gelb.
- Seite 5 Bodenplatte Vorhaus 123818 wieder einsetzen, die 2 Löcher abbohren und ansenken. Anschliessend beide Getriebeteile sauber Reinigen und in umgekehrter Reihenfolge wieder montieren. MK1 Universalkupplung in die Kupplungs- kammer 108359 einsetzen und die Litzen durch die Ø 2.0 mm Bohrungen nach oben durchziehen.
- Seite 6 Mit einem Sekundenklebstoff die Streifenplatinen mit roten LED’s vor den Weissen auf die Aussparung kleben. Füsse kürzen, Pluspol merken. Widerstände 2k6 mit einem Sekunden- klebstoff fixieren. Auf einer Seite die Widerstände mit einer blauen Pluspol-Litze verbinden, löten, Pfeile blau und eine ca. 50 mm lange blaue Litze weiterleiten.
- Seite 7 An den Speicherkondensator eine blaue Pluspol-Litze und eine graue Minuspol-Litze löten. Speicherkondensator in die Modulisolierung 108348 einlegen und mit einem 2K-Klebstoff eingiessen. Speicherkondensator-Paket einsetzen und mit einem Sekundenklebstoff fixieren. Isolation am MX645 örtlich auftrennen und eine braune Litze für FA3 auf das 1’te Lötpad in der linken Reihe löten, Pfeil braun.
- Seite 8 Die NEM 652 Schnittstelle von der Platine kpl. 108350 ablöten. Diese wird nicht benötigt, alles MX645 angeschlossen wird. In die Platine 4 Lang- löcher für die Litzen-Durchführung bohren, feilen, Pfeile gelb. Aus einer Streifenplatine Hilfslötpads anfertigen. MK1-Universalkupplungs-Pluspollitze an den MX645-Pluspol löten, zusätzlich eine blaue Litze anlöten, Pfeil blau. Schienenstromlitze rechts an das Hilfslötpad löten und zusätzlich eine rote Litze anlöten, Pfeil rot.
- Seite 9 Schrumpfschlauchstücke mit einem Sekundenklebstoff in den Litzenfreistellungen fixieren. Sämtliche Litzen durch die Schrumpfschlauchstücke ziehen. Getriebeteile I+II mit dem Gewicht Maschinenhaus verbinden, beide MS-Schaftschrauben M2 mm 4119-14–85701 samt der Feder 86202 wieder eindrehen und festziehen. O-Ringe 16x1.5 mm 91066 wieder einhängen. Leuchtstäbe einsetzen. Litzen durch Schrumpfschlauch-Abschnitte und durch die Langlöcher nach oben durchfädeln.
- Seite 10 Leiterbahn FA1-Zusammenschluss Leiterbahn Schienenstrom links Zusammenschluss Leiterbahn F0V-Zusammenschluss Leiterbahn Schienenstrom rechts, Zusammenschluss Leiterbahn Pluspol Motorstrom rechts -Anschluss Lautsprecherlitzen auf einer 2-Streifenplatine verbinden. Motorstrom links-Anschluss Sämtliche Lötungen mit einem 2K-Klebstoff sichern. Bauteile: ZIMO MX645 an Drähten, H0 Sounddecoder, Fachhandel. ELKO 680 µF, 16V, ist im Lieferumfang vom MX645. LED 3 mm (T1) weiss Art.-Nr.
- Seite 11 Hans-Dieter Zeiss, Wislistrasse 1A, CH-9442 Berneck famzeiss@swissonline.ch Freitag, 23 Februar 2018 Bericht-ÖBB-1189-02-Blutorange-001.docx Revision: Erstausgabe Seite 10 von 17...
- Seite 12 Meine kleine H0-Anlage wird durch die Roco Zentrale über Freiwald Modellbahnsteuerung Train Controller Bronze einem gesteuert. Programmierung wird immer mit einem ZIMO MX1EC System einem Programmiergleis durchgeführt. Nach der Eingabe der Einstellungen wie Adresse und Funktionen in der Freiwald Modellbahnsteuerung...
- Seite 13 Ein Vorbild: ÖBB 1189.09, am 04. Oktober 1978 im Bahnhof Gmunden, OÖ, Foto: Hans-Dieter Zeiss Für Rampenstrecken Arlbergbahn benötigte die BBÖ elektrisch angetriebene Schnellzuglokomotiven. Anfang der 1920er-Jahre gab es zum Stangenantrieb noch keine gangbare Alternative. Die Entscheidung fiel zugunsten einer Bauart nach schweizerischem Vorbild, der SBB Ce 6/8 II.
- Seite 14 CV# 1 = 3 Fahrzeugadresse CV# 281 = 0 Schwelle für Beschl. Lautst. CV# 2 = 2 Geschwindigkeit Min. CV# 282 = 20 Dauer der Beschl. Lautst. CV# 5 = 110 Geschwindigkeit Max. CV# 284 = 2 Schwelle für Verz. Lautst. CV# 9 = 95 Motorreg.
- Seite 15 Den Widerstand an die Pins Schiene rechts (Pfeil rot) und Schiene links (Pfeil schwarz) anlöten. Das LENZ ABC“ funktioniert durch die Asymmetrie der DCC-Spannung. ZIMO Decoder benötigen eine sehr deutliche Asymmetrie). Die Asymmetrie wird erreicht durch drei bis fünf Siliziumdioden in Serie und dazu eine Schotky- diode antiparallel geschaltet.
- Seite 16 Hans-Dieter Zeiss, Wislistrasse 1A, CH-9442 Berneck famzeiss@swissonline.ch Freitag, 23 Februar 2018 Bericht-ÖBB-1189-02-Blutorange-001.docx Revision: Erstausgabe Seite 15 von 17...
- Seite 17 Hans-Dieter Zeiss, Wislistrasse 1A, CH-9442 Berneck famzeiss@swissonline.ch Freitag, 23 Februar 2018 Bericht-ÖBB-1189-02-Blutorange-001.docx Revision: Erstausgabe Seite 16 von 17...
- Seite 18 Hans-Dieter Zeiss, Wislistrasse 1A, CH-9442 Berneck famzeiss@swissonline.ch Freitag, 23 Februar 2018 Bericht-ÖBB-1189-02-Blutorange-001.docx Revision: Erstausgabe Seite 17 von 17...
