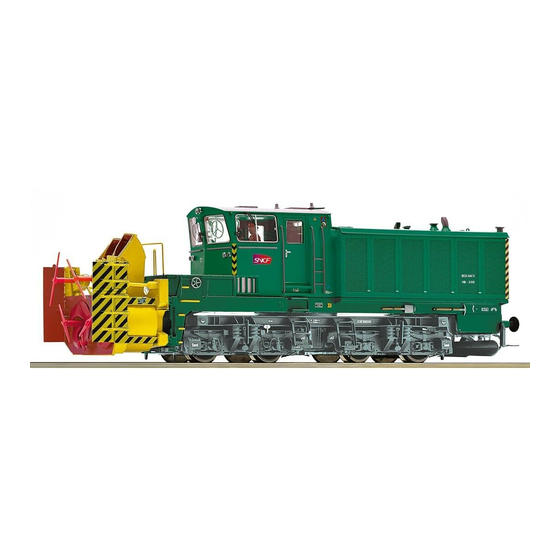

- Seite 1 Selbstfahrende Schneeschleuder, SNCF Self-propelled Xrotm Snow Blower, SNCF Chasse-neige automoteur Xrotm, SNCF 72808 Handbuch Manual Manuel www.roco.cc 72808.indd 1 28.06.2019 08:42:31...
- Seite 2 Auspacken des Modells! / Unwrap model!/ Déballage du modèle! 72808.indd 2 28.06.2019 08:42:31...
- Seite 3 Auspacken des Modells! / Unwrap model!/ Déballage du modèle! Vorsichtig herausheben ! Beim Wiedereinpacken beachten ! Lift out carefully ! Note when repacking ! Soulevez avec précaution ! Remarque lors de l'remballage ! Sollevare con cautela ! Nota quando reimballaggio ! 72808.indd 3 28.06.2019 08:42:32...
-
Seite 4: Inhaltsverzeichnis
▪ Schmierung ................. 9 ▪ Haftreifenwechsel .............. 10 Zeichenerklärung ▪ Schleiferwechsel (nur für Wechselstrommodelle)....10 Der Sounddecoder Gleichstrom mit Sound und Decoder ▪ Funktionstastenbelegung (Werkszustand) ....11 – 12 ▪ Lokeinstellungen ............... 13 ▪ CV-Liste ..............14 – 15 72808.indd 4 28.06.2019 08:42:32... -
Seite 5: Einleitung
Feinmotorik zeigt das Modell, wie weit die Fertigung von Modelleisenbahn bereits entwickelt ist. Und der passende Sound fährt auch mit. Das Spitzenmodell von Roco spielt in seiner Technik alle Stückchen: Die Schleudereinheit ist komplett heb- und senkbar. Die gesamte Fahrzeugbrücke kann sich um 180° drehen. Die Schleuderräder rotieren. - Seite 6 Wichtiger Hinweis! Dieses Modell ist mit einer Vielzahl von feinmechanischen und elektronischen Komponenten ausgestattet. Der evtl. Austausch von solchen Komponenten durch Ersatzteile und auch der Motorwechsel erfordern feinmechanische und elektrotechnische Kenntnisse! Um Beschädigungen durch unsachgemäße Handhabung zu vermeiden, wenden Sie sich diesbezüglich an Ihren Roco-Fachhändler oder an eine Fachwerkstätte! 72808.indd 6...
-
Seite 7: Inbetriebnahme Ihrer Lokomotive
Rundlauf und beste Zugkraft bekommt. ▪ Betriebsbedingungen Der kleinste befahrbare Radius für dieses Modell ist R2 (358 mm) des ROCO-Gleissystems. Der einwandfreie Lauf Ihrer Lokomotive ist nur auf sauberen Schienen gewährleistet. Hierzu empfehlen wir den ROCO-Schienenreinigungswagen Art. Nr. 46400 und bei etwas stärkerer Verschmutzung den ROCO-Schienen-Reinigungsgummi Art. -
Seite 8: Wartung Und Pflege Des Modells
Fig. 1 Reinigung der Radstromkontakte ▪ Radstromkontakte können auf unsauberen Schienen leicht verschmutzen. Bitte entfernen Sie vorsichtig mit einem kleinen Pinsel den Schmutz an den gekennzeichneten Stellen Fig.3. Dazu zuerst den Getriebedeckel abnehmen Fig. 1. Fig. 3 72808.indd 8 28.06.2019 08:42:32... -
Seite 9: Schmierung
Dazu zuerst den Getriebedeckel Fig. 2 abnehmen (Fig. 1). Versehen Sie die im Schmierplan Fig. 2 gekennzeichneten Stellen mit nur kleinen Öltropfen. Wir empfehlen den ROCO-Öler 10906 Art. Nr 10906. 10906 Zur Schmierung der Getriebeteile (Zahnräder, Schnecke) empfehlen wir das ROCO-Spezialfett 10905. -
Seite 10: Haftreifenwechsel
Danach den Radsatz herausnehmen und die Haftreifen mit einer Nadel oder mit einem feinen Schraubendreher abziehen (Fig. 4). Beim Aufziehen der neuen Haftreifen darauf achten, dass diese sich nicht verdrehen. ▪ Schleiferwechsel (nur bei Wechselstrommodellen) 1. 2. 72808.indd 10 28.06.2019 08:42:32... -
Seite 11: Funktionen Im Überblick
Die Lok ist ab Werk auf die Adresse 03 eingestellt F-Taste Funktion F0 Licht ein/aus Licht ein/aus Sound ein/aus Fräsen Fräskopf heben Aufbau drehen Horn Rangiergang Treppenbeleuchtung Licht Warnsignal F0+F8 Licht Warnsignal ein/aus F0 Licht ein/aus Sanden Horn lang Mute Taste 72808.indd 11 28.06.2019 08:42:33... - Seite 12 F2 Fräsen F4 Drehen 180° F3 Fräskopf Heben und Senken F7 Treppenbeleuchtung 72808.indd 12 28.06.2019 08:42:33...
-
Seite 13: Der Sounddecoder
Damit ist er mit allen modernen DCC- (Z21® System / MULTIMAUS®) und Motorola®-Steuergeräten einsetzbar. Der Sounddecoder wurde speziell für die zusätzlichen Funktionen verändert und darf nicht gegen einen im Handel erhältlichen Decoder ausgetauscht werden. Soll die Lok umprogrammiert werden, darf nur die Lok auf dem Programmiergleis stehen. 72808.indd 13 28.06.2019 08:42:33... -
Seite 14: Cv-Liste
Programmierung der CV7 wird nur der anschließende Programmierzugriff mit dem Wert 10 um 100 CV-Plätze erhöht (also CV166 greift dann z.B. auf CV266 zu!) Wert 20 um 200 CV-Plätze erhöht Reset-Funktion Zurücksetzen aller Werte auf Werkseinstellung; (An lesefähigen Verstärkern / Zentralen ist die 08 = Reset Herstellererkennung lesbar) 72808.indd 14 28.06.2019 08:42:33... -
Seite 15: Einstellungen
Lange Adresse (Vorraussetzung: In CV29 ist die lange Adresse eingeschalten) 100 – 9999 Einstellungen Gesamtlautstärke aller Geräusche 00 – 255 Bremssoundschwelle (Je größer der Wert, umso früher wird beim Bremsen das Bremsgeräusch gestartet) 00 – 255 15 15 72808.indd 15 28.06.2019 08:42:33... -
Seite 16: Betrieb Mit Dcc-Zentrale ( Multimaus ® )
Mit einer entsprechenden Ausrüstung (z.B. / Z21® / z21® / z21® start) können Sie die Werte byte- und bitweise auslesen. ▪ Zusatzfunktionen Eine Fülle anderer, jedoch wohl recht selten benötigter Einstellmöglichkeiten hinsichtlich Fahrstufenkurve, Lastnachregelungseinstellung oder Geräuschsynchronisation können Sie im ausführlichen Handbuch in Erfahrung bringen. Bitte beachten Sie hierzu die Anleitung MX645P22 auf www.zimo.at 72808.indd 16 28.06.2019 08:42:33... - Seite 47 TS - Griffstangen / Parts set – Handle bars 143363 Griffstange hinten / Rear handlebar 135067 GF-Schraube M1,6x4 / GF-screw M1,6x4 114850 TS - Auspuff / Parts set - Exhaust 139743 Megaphon / Megaphone 139750 Hupe / Horn 136656 Führerstand / Driver stand 139746 72808.indd 47 28.06.2019 08:42:36...
- Seite 49 TS - Schaufelblech li. u. re. / Shovel panel left and right 143349 TS - Griffe u. Geländer / Parts set - Handles and rails 143357 TS - Tritte / Parts set - Steps / Kit de pièces – marches 143351 72808.indd 49 28.06.2019 08:42:37...
- Seite 51 Lautsprecher / Loudspeaker 129524 Rahmen lackiert u. bedruckt / Frame, painted and printed 143354 Zugfeder / Spring 86208 Rangiergriff u. -tritte / Shunting handle and steps 143352 Puffer / Buffer 143355 TS-Werkzeugkasten / Part set toll box 143356 72808.indd 51 28.06.2019 08:42:37...
- Seite 53 Kontakthalter kpl. / Contact holder, complete 143342 Motor / Motor 135034 Getriebeeinsatz / Transmission insert 135030 Zahnrad Z=14 - rot / Gear Z=14 86480 Zahnrad Z=20/10 M=0.3/0.4 86462 Zahnrad Z=16 - schwarz / Gear Z=16 117617 72808.indd 53 28.06.2019 08:42:38...
- Seite 55 Fixierungen - Glasbox o. Abb. / Fixations - glass box no ill. 96315 Glasbox o. Abb. / Glass box no ill. / Glass box pas d‘image 96233 Schiene - Glasbox o. Abb. / Rail - glass box no ill. 96232 72808.indd 55 28.06.2019 08:42:38...
- Seite 56 Cela implique le risque de perte de ces composants. Dans ce cas, vous pouvez commander ces pièces aux S.A.V. ROCO; nous ne pouvons cependant pas donner suite à une réclamation èventuelle à cause de ces pièces perdues.
