Bedienungsanleitung A8
CYCLECOMPUTING

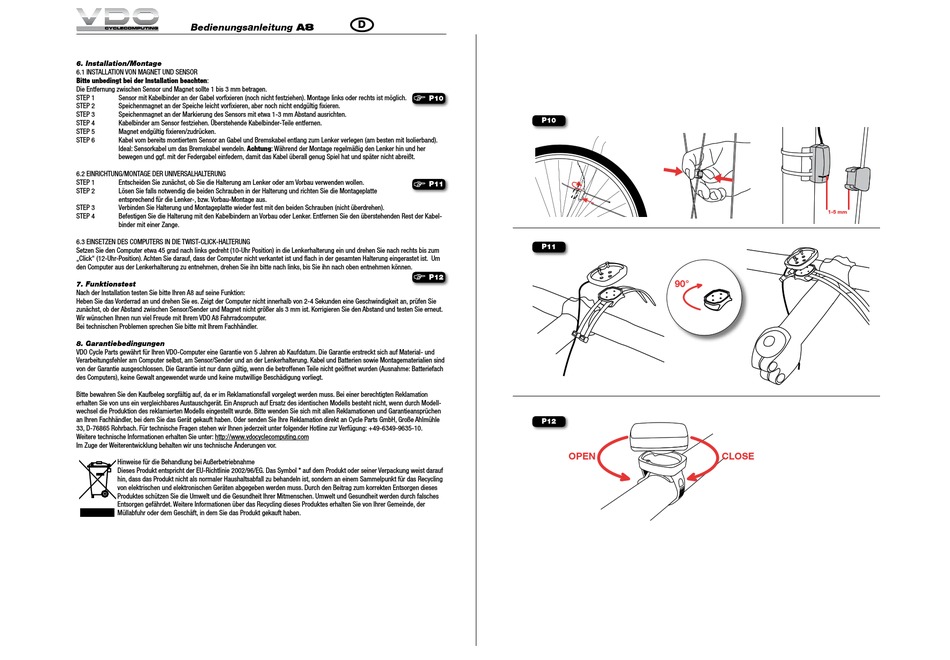

6. Installation/Montage
6.1 INSTALLATION VON MAGNET UND SENSOR
Bitte unbedingt bei der Installation beachten:
Die Entfernung zwischen Sensor und Magnet sollte 1 bis 3 mm betragen.
STEP 1
Sensor mit Kabelbinder an der Gabel vorfixieren (noch nicht festziehen). Montage links oder rechts ist möglich.
STEP 2
Speichenmagnet an der Speiche leicht vorfixieren, aber noch nicht endgültig fixieren.
STEP 3
Speichenmagnet an der Markierung des Sensors mit etwa 1-3 mm Abstand ausrichten.
STEP 4
Kabelbinder am Sensor festziehen. Überstehende Kabelbinder-Teile entfernen.
STEP 5
Magnet endgültig fixieren/zudrücken.
STEP 6
Kabel vom bereits montiertem Sensor an Gabel und Bremskabel entlang zum Lenker verlegen (am besten mit Isolierband).
Ideal: Sensorkabel um das Bremskabel wendeln. Achtung: Während der Montage regelmäßig den Lenker hin und her
bewegen und ggf. mit der Federgabel einfedern, damit das Kabel überall genug Spiel hat und später nicht abreißt.
6.2 EINRICHTUNG/MONTAGE DER UNIVERSALHALTERUNG
STEP 1
Entscheiden Sie zunächst, ob Sie die Halterung am Lenker oder am Vorbau verwenden wollen.
STEP 2
Lösen Sie falls notwendig die beiden Schrauben in der Halterung und richten Sie die Montageplatte
entsprechend für die Lenker-, bzw. Vorbau-Montage aus.
STEP 3
Verbinden Sie Halterung und Montageplatte wieder fest mit den beiden Schrauben (nicht überdrehen).
STEP 4
Befestigen Sie die Halterung mit den Kabelbindern an Vorbau oder Lenker. Entfernen Sie den überstehenden Rest der Kabel-
binder mit einer Zange.
6.3 EINSETZEN DES COMPUTERS IN DIE TWIST-CLICK-HALTERUNG
Setzen Sie den Computer etwa 45 grad nach links gedreht (10-Uhr Position) in die Lenkerhalterung ein und drehen Sie nach rechts bis zum
„Click" (12-Uhr-Position). Achten Sie darauf, dass der Computer nicht verkantet ist und flach in der gesamten Halterung eingerastet ist. Um
den Computer aus der Lenkerhalterung zu entnehmen, drehen Sie ihn bitte nach links, bis Sie ihn nach oben entnehmen können.
7. Funktionstest
Nach der Installation testen Sie bitte Ihren A8 auf seine Funktion:
Heben Sie das Vorderrad an und drehen Sie es. Zeigt der Computer nicht innerhalb von 2-4 Sekunden eine Geschwindigkeit an, prüfen Sie
zunächst, ob der Abstand zwischen Sensor/Sender und Magnet nicht größer als 3 mm ist. Korrigieren Sie den Abstand und testen Sie erneut.
Wir wünschen Ihnen nun viel Freude mit Ihrem VDO A8 Fahrradcomputer.
Bei technischen Problemen sprechen Sie bitte mit Ihrem Fachhändler.
8. Garantiebedingungen
VDO Cycle Parts gewährt für Ihren VDO-Computer eine Garantie von 5 Jahren ab Kaufdatum. Die Garantie erstreckt sich auf Material- und
Verarbeitungsfehler am Computer selbst, am Sensor/Sender und an der Lenkerhalterung. Kabel und Batterien sowie Montagematerialien sind
von der Garantie ausgeschlossen. Die Garantie ist nur dann gültig, wenn die betroffenen Teile nicht geöffnet wurden (Ausnahme: Batteriefach
des Computers), keine Gewalt angewendet wurde und keine mutwillige Beschädigung vorliegt.
Bitte bewahren Sie den Kaufbeleg sorgfältig auf, da er im Reklamationsfall vorgelegt werden muss. Bei einer berechtigten Reklamation
erhalten Sie von uns ein vergleichbares Austauschgerät. Ein Anspruch auf Ersatz des identischen Modells besteht nicht, wenn durch Modell-
wechsel die Produktion des reklamierten Modells eingestellt wurde. Bitte wenden Sie sich mit allen Reklamationen und Garantieansprüchen
an Ihren Fachhändler, bei dem Sie das Gerät gekauft haben. Oder senden Sie Ihre Reklamation direkt an Cycle Parts GmbH, Große Ahlmühle
33, D-76865 Rohrbach. Für technische Fragen stehen wir Ihnen jederzeit unter folgender Hotline zur Verfügung: +49-6349-9635-10.
Weitere technische Informationen erhalten Sie unter: http://www.vdocyclecomputing.com
Im Zuge der Weiterentwicklung behalten wir uns technische Änderungen vor.
Hinweise für die Behandlung bei Außerbetriebnahme
Dieses Produkt entspricht der EU-Richtlinie 2002/96/EG. Das Symbol * auf dem Produkt oder seiner Verpackung weist darauf
hin, dass das Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten abgegeben werden muss. Durch den Beitrag zum korrekten Entsorgen dieses
Produktes schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde, der
Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
D
F
P10
F
P11
F
P12
P10
P11
90°
P12
OPEN
1-5 mm
CLOSE
