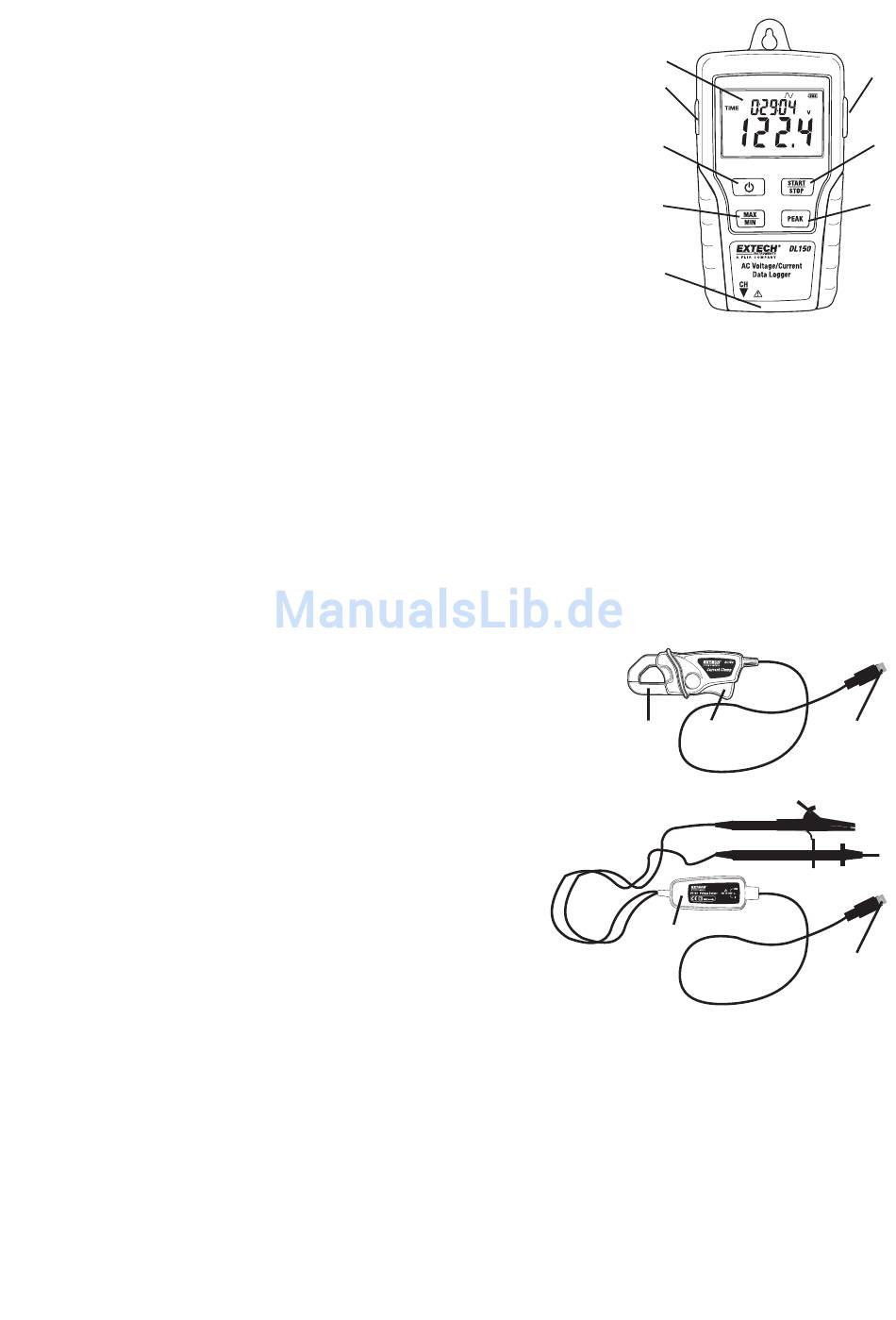

2. Anschlussbuchse für Netzteil
3. ON/OFF(EIN/AUS) Taste
4. MAX/MIN : Betätigen Sie die Taste einmal um den MAX
(maximalen) Messwert anzuzeigen . Betätigen Sie die Taste noch
einmal um den MIN (minimalen) Messwert anzuzeigen. Wird diese
Taste ein drittes Mal betätigt, verlassen Sie den MAX/MIN Modus.
Das Messgerät verlässt den MAX/MIN Modus automatisch nach
10 Sekunden, wenn keine Taste betätigt wurde.
5. CH Eingangsbuchse: Stecken Sie zum Messen und Aufzeichnen
von Daten die Strom- oder Spannungsprüfspitzen in diese COM
Buchse.
6. PEAK HOLD: Betätigen Sie im nicht-PEAK Messmodus die PEAK
HOLD Taste um den mittleren Höchstwert der gegenwärtigen Größe anzuzeigen. Betätigen Sie
die Taste noch einmal um die PEAK Anzeige zu verlassen. Das Messgerät verlässt die Anzeige
nach 10 Sekunden, falls keinen Taste betätigt wurde.
7. START/STOP: Betätigen Sie die START/STOP Taste einmal um den Datenfluss vorübergehend
zu stoppen. Betätigen Sie die Taste noch einmal um weiterzumachen. Nachdem Sie den
Aufzeichnungsmodus eingestellt haben, halten Sie diese Taste länger als 4 Sekunden gedrückt
und lassen Sie sie los wenn auf dem LCD Bildschirm REC angezeigt wird. Das Messgerät wird
den Einstellungen in der Software entsprechend Messungen durchführen und Daten
aufzeichnen.
8. USB Anschlussbuchse
9. Wechselstromzangenbacken : Für Wechselstrommessungen
bis 200 A umfassen Sie eine einfache Leitung mit den Backen
der Stromzange
10. Stromzangeöffnungstaste:
11. CH Stecker:
12. Wechselspannungsprüfspitzen oder -Abgreifklemmen
13. Spannungsmessmodul
14. CH Stecker
4
1
2
3
4
5
9
10
12
13
DL150-EU-GE V2.5 5/13
8
7
6
11
14
