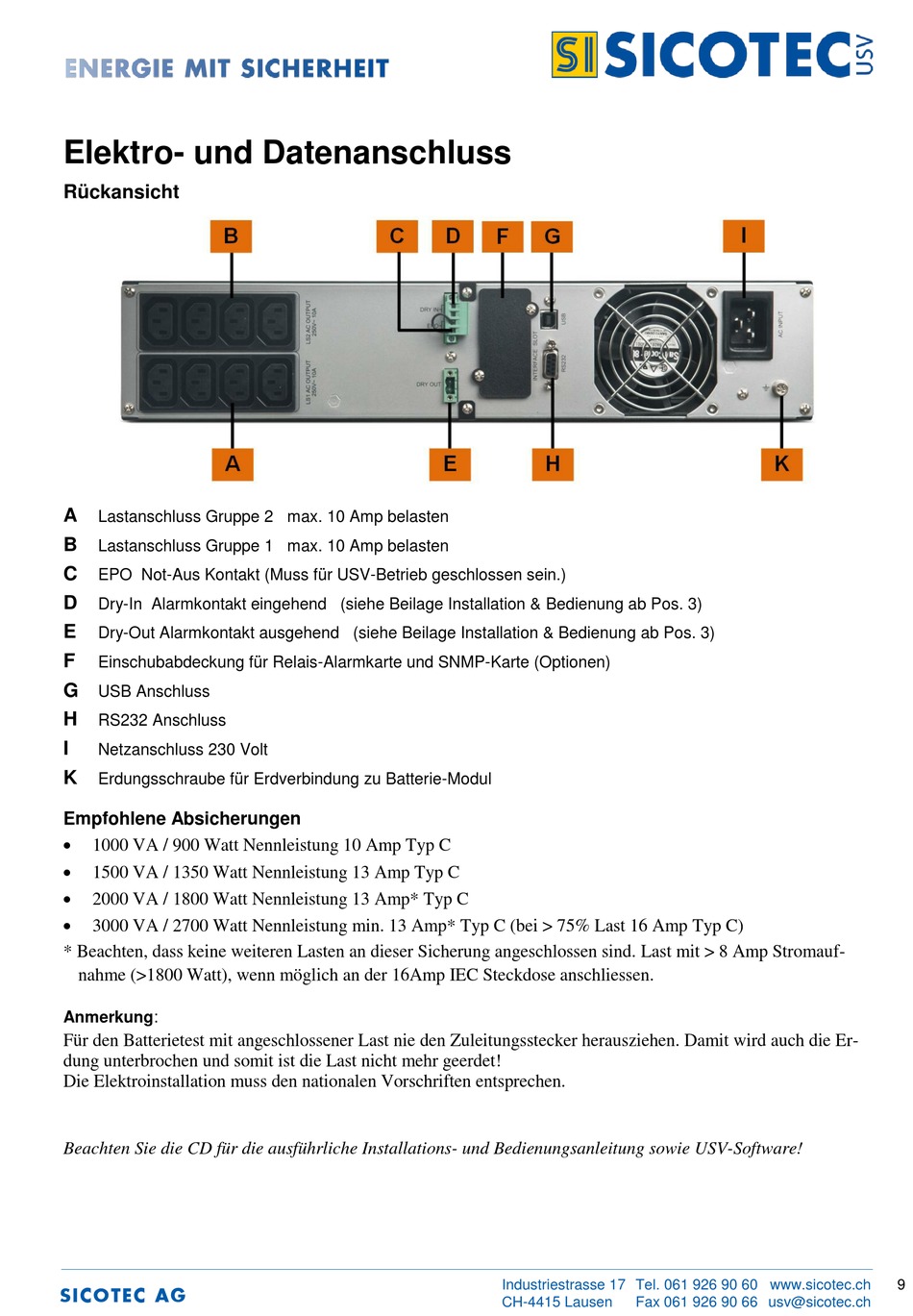

Elektro- und Datenanschluss
Rückansicht
A
Lastanschluss Gruppe 2 max. 10 Amp belasten
B
Lastanschluss Gruppe 1 max. 10 Amp belasten
C
EPO Not-Aus Kontakt (Muss für USV-Betrieb geschlossen sein.)
D
Dry-In Alarmkontakt eingehend (siehe Beilage Installation & Bedienung ab Pos. 3)
E
Dry-Out Alarmkontakt ausgehend (siehe Beilage Installation & Bedienung ab Pos. 3)
F
Einschubabdeckung für Relais-Alarmkarte und SNMP-Karte (Optionen)
G
USB Anschluss
H
RS232 Anschluss
I
Netzanschluss 230 Volt
K
Erdungsschraube für Erdverbindung zu Batterie-Modul
Empfohlene Absicherungen
1000 VA / 900 Watt Nennleistung 10 Amp Typ C
1500 VA / 1350 Watt Nennleistung 13 Amp Typ C
2000 VA / 1800 Watt Nennleistung 13 Amp* Typ C
3000 VA / 2700 Watt Nennleistung min. 13 Amp* Typ C (bei > 75% Last 16 Amp Typ C)
* Beachten, dass keine weiteren Lasten an dieser Sicherung angeschlossen sind. Last mit > 8 Amp Stromauf-
nahme (>1800 Watt), wenn möglich an der 16Amp IEC Steckdose anschliessen.
Anmerkung:
Für den Batterietest mit angeschlossener Last nie den Zuleitungsstecker herausziehen. Damit wird auch die Er-
dung unterbrochen und somit ist die Last nicht mehr geerdet!
Die Elektroinstallation muss den nationalen Vorschriften entsprechen.
Beachten Sie die CD für die ausführliche Installations- und Bedienungsanleitung sowie USV-Software!
SICOTEC AG
Industriestrasse 17 Tel. 061 926 90 60 www.sicotec.ch
CH-4415 Lausen
Fax 061 926 90 66 usv@sicotec.ch
9
