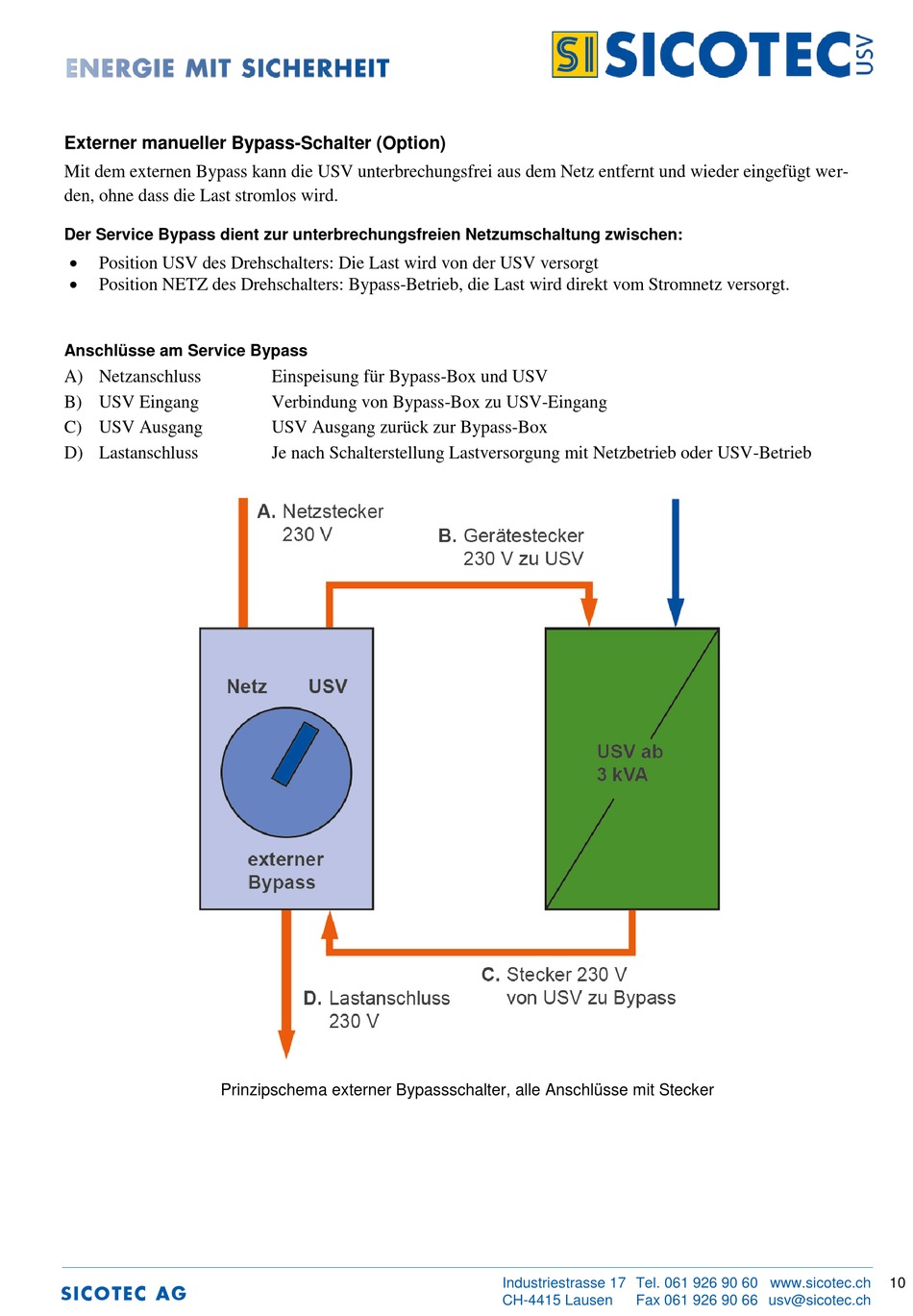

Externer manueller Bypass-Schalter (Option)
Mit dem externen Bypass kann die USV unterbrechungsfrei aus dem Netz entfernt und wieder eingefügt wer-
den, ohne dass die Last stromlos wird.
Der Service Bypass dient zur unterbrechungsfreien Netzumschaltung zwischen:
Position USV des Drehschalters: Die Last wird von der USV versorgt
Position NETZ des Drehschalters: Bypass-Betrieb, die Last wird direkt vom Stromnetz versorgt.
Anschlüsse am Service Bypass
A) Netzanschluss
B) USV Eingang
C) USV Ausgang
D) Lastanschluss
Prinzipschema externer Bypassschalter, alle Anschlüsse mit Stecker
SICOTEC AG
Einspeisung für Bypass-Box und USV
Verbindung von Bypass-Box zu USV-Eingang
USV Ausgang zurück zur Bypass-Box
Je nach Schalterstellung Lastversorgung mit Netzbetrieb oder USV-Betrieb
