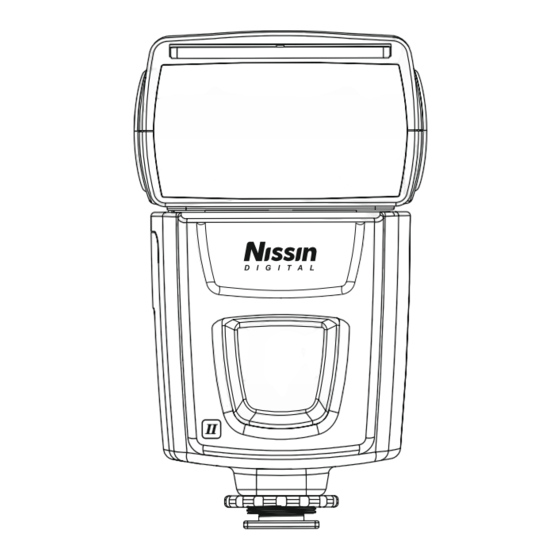

Nissin Di622 MARK II Bedienungsanleitung

Für SLR-Digitalkameras der Marken
Canon EOS, Nikon und Sony
BEDIENUNGSANLEITUNG
Das Nissin Speedlite Di622 Mark II wurde mit
aktuellster TTL-Blitzsteuerungs-Technologie
für digitale Spiegelreflexkameras entwickelt.
Wenn Sie es auf Ihre Kamera stecken, wer-
den fast alle Aufgaben von der Kamera ge-
steuert und bestmögliche Belichtung erzielt.
Sie finden hier im Internet eine Liste der mit
diesem Blitzgerät kompatiblen Kameras:
www.nissindigital.com/en/compatibilitychart.html
Analoge Kameras für herkömmlichen Film
können NICHT verwendet werden.
Lesen Sie bitte die ganze Anleitung und auch
die Ihrer Kamera durch, damit Sie viel Freude
an Ihren gelungenen Blitzaufnahmen haben.
Änderungen im Interesse des Fortschritts
ohne vorherige Ankündigung vorbehalten.
WARNUNG
Hüten Sie sich vor Gefahr und schwerem Schaden
l Das Blitzgerät enthält Hochspannung führende Teile. Ver-
suchen Sie nicht, das Gerät zu öffnen oder zu reparieren.
Bringen Sie es ggf. zum Reparaturservice oder zu dem
Geschäft zurück, in dem Sie es gekauft hatten.
l Berühren Sie keine freiliegenden inneren Teile, wenn das
Gerät z.B. durch Sturz oder Schlag beschädigt wurde.
l Blitzen Sie niemandem aus kurzem Abstand in die Augen;
Sie könnten ihm Schaden zufügen. Halten Sie bei Blitzauf-
nahmen einen Abstand von mindestens 1 m zu Personen
und insbesondere zu Babys, aber auch zu Tieren ein.
l Blitzen Sie nicht nahe brennbaren Gase, Chemikalien und
Flüssigkeiten. Es besteht Brand- und Stromschlaggefahr.
ACHTUNG
Beugen Sie Beschädigung oder Fehlfunktion vor
l Setzen Sie das Gerät keinen Temperaturen über 40 °C aus
und bewahren Sie es nicht an solchen Orten auf, wo es
evtl. zu heiß werden könnte, z. B. im geparkten Auto.
l Das Blitzgerät ist nicht wasserdicht. Schützen Sie es vor
Regen, Schnee und hoher Feuchtigkeit.
l Verwenden Sie kein Benzol, keinen Verdünner und keine
alkoholischen Lösungsmittel zum Reinigen des Geräts.
l Verwenden Sie das Blitzgerät nicht an Kameras, die in der
Kompatibilitätsliste nicht genannt sind. Andernfalls besteht
Gefahr, dass die Kameraelektronik beschädigt wird.
l Entnehmen Sie die Batterien, wenn Sie das Gerät längere
Zeit nicht benutzen, um Korrosion zu vermeiden.
Bezeichnung der Teile
Zubehör: Stellplatte und
Aufbewahrungstasche
Sony-Version
Stellplatte
1 Herausziehbarer Diffusor und Aufhell-Reflektor
2 Kipp- und schwenkbarer Blitzkopf mit Zoomreflektor
3 AF-Hilfslicht / Sensor für kabellose Servo-Blitzauslösung
4 Klemmring zur Arretierung des Blitzgeräts an der Kamera
5 Aufsteckfuß
6 Elektrische Kontakte im Aufsteckfuß des Blitzgeräts
7 Blitzsynchronkabel-Anschlussbuchse
8 Blitzbereitschaftsanzeige und Testblitzauslöser „Pilot"
9 Batteriefachdeckel
 Hauptschalter „On/Off"
 Blitzmodustaste (TTL – manuell – SD – SF – Wireless)
 Blitzenergiestufen-Leuchtanzeige
 Blitzenergiestufen-Einstelltaste (Plus-Minus-Wippe)
Vorbereitung zum Einsatz
l ◗
Einlegen der Batterien
l Öffnen Sie den Batterie-
fachdeckel: erst nach unten
schieben und dann nach
vorn aufklappen.
l Legen Sie vier Alkali-Man-
gan-Mignonzellen (Typ AA
oder LR06) mit richtiger
Polarität ein, wie es die
Symbole + und – im Batte-
riefach deckel angeben.
l Schließen Sie den Batterie-
fachdeckel: zuklappen und
nach oben zum Blitzkopf
hin schieben, bis der De-
ckel einrastet.
HINWEIS
l Ersetzen Sie immer alle 4 Mignonzellen gemeinsam durch
solche derselben Marke und desselben Typs.
l
Blitz aufstecken und abnehmen
l Vergewissern Sie sich vor Aufstecken oder Abnehmen des
Di622 Mark II, dass Blitz und Kamera ausgeschaltet sind,
damit es zu keinen Störungen oder gar zum Kurzschluss
kommen kann, wenn die elektrischen Kontakte unten am
Aufsteckfuss des Blitzgeräts beim Einschieben in den Auf-
steckschuh über dessen Kontakte gleiten.
l Nach den Abbildungen folgt erst die Beschreibung für die
Canon- und Nikon- und danach die für die Sony-Version.
Canon und Nikon
AUFSTECKEN
l Schrauben Sie den Klemmring in Pfeilrichtung, wie im er-
sten Bild links gezeigt, bis zum Anschlag nach oben.
l Schieben Sie den Aufsteckfuß des Di622 Mark II bis zum
Anschlag in den Aufsteckschuh der Kamera.
l Drehen Sie den Klemmring nun in der entgegengesetzten
Richtung, um den Fuß zu arretieren, damit er nicht verse-
hentlich herausrutschen kann.
ABNEHMEN
der Canon- und Nikon-Version
l Lockern Sie den Klemmring vollständig durch Drehen in
entgegengesetzter Richtung und ziehen Sie den Aufsteck-
fuß des Di622 Mark II aus dem Kamera-Aufsteckschuh.
AUFSTECKEN
l Drücken Sie den Klemmhebel am Fuß des Di622 Mark II
zur Entriegelung in Pfeilrichtung nach vorn, wie im ersten
Bild rechts gezeigt, und halten Sie ihn weiterhin so fest.
l Schieben Sie nun den Aufsteckfuß des Di622 Mark II bis
zum Anschlag in den Aufsteckschuh der Kamera.
l Lassen Sie den Klemmhebel erst dann los, um den Fuß im
Aufsteckschuh zu arretieren, wenn der Fuß vollständig bis
zum Anschlag eingeschoben ist. Der Arretierstift hakt sich
dann in einem Loch im Aufsteckschuh für festen Sitz ein.
ABNEHMEN der Sony-Version
l Halten Sie den Klemmhebel nach vorn gedrückt, damit der
Arretierstift eingezogen wird, und ziehen Sie dabei den
Aufsteckfuß des Di622 Mark II aus dem Kamera-Aufsteck-
schuh. Lassen Sie dann erst den Klemmhebel wieder los.
l
Einschalten des Blitzgeräts
l Drücken Sie den Haupt-
schalter „On/Off". Die
Blitzbereitschaftsanzeige
„Pilot" leuchten rot auf,
um den Beginn des Auf-
ladens anzuzeigen.
l Wenn sie nach wenigen
Sekunden grün auf-
leuchtet, bedeutet das,
dass Ihr Di622 Mark II nun für Blitzaufnahmen bereit ist.
l Um einen Testblitz auszulösen, drücken Sie die Anzeige-
lampe „Pilot". So können Sie auch bei offenem Verschluss
einen Blitz für eine Aufnahme auslösen. In diesem Falle ist
die Leitzahl 10 (ISO 100, Zoomreflektor auf 35 mm).
l Um das Blitzgerät wieder auszuschalten, drücken Sie den
Hauptschalter „On/Off" erneut etwa 2 Sekunden lang.
Automatische Abschaltung in zwei Stufen
l Um den Batterieverbrauch gering zu halten, hat Ihr Nissin
Di622 Mark II eine zweistufige automatische Abschaltung.
l Wird es im TTL- oder manuellen Modus etwa 2 Minuten
lang nicht benutzt, schaltet es sich in den Bereitschafts-
modus („Stand-by") um und die Blitzbereitsschaftsanzeige
„Pilot" blinkt in 2-Sekunden-Intervallen.
l Zum Reaktivieren des Blitzgeräts tippen Sie den Auslöser
der Kamera halb an oder drücken irgendeine Gerätetaste.
l Nach über 30 Minuten langer Nichtbenutzung schaltet sich
das Blitzgerät vollständig ab, um überhaupt keinen Batte-
riestrom mehr zu verbrauchen.
l Im Servomodus (siehe unter „Kabellose Blitz-Fernauslö-
sung") schaltet das Gerät nicht in den Stand-by-Modus,
sondern schaltet sich nach 60 Minuten ganz ab.
l
Blitzen im Automatikmodus
◗
Canon Nikon Sony
P P

Av A
Tv S
M M
In diesen Aufnahmemodi arbeitet Ihr Nissin Di622 Mark II
stets als Systemblitzgerät mit automatischer TTL-Steuerung
(bei Canon mit E-TTL bzw. E-TTL II, bei Nikon mit i-TTL und
Sony
bei Sony mit ADI bzw. P-TTL).
l Stecken Sie das Gerät in den Aufsteckschuh Ihrer Kamera
und schalten Sie es mit dem Hauptschalter „On/Off" ein.
l Der Nissin Di622 Mark II ist automatisch auf den TTL-
Blitzmodus der Kamera gestellt, wenn „Pilot " aufleuchtet.
l Tippen Sie zum Scharfstellen per Autofokus den Auslöser
Ihrer Kamera bis zum Druckpunkt an.
l Im Sucher Ihrer Kamera werden die Verschlusszeit, die
Blende und das Blitzsymbol
l Bei einer Brennweitenänderung reagiert Ihr Di622 Mark II
unverzüglich und stellt den Zoomreflektor passend zur
Brennweite von 24 mm bis 105 mm ein (für KB-Vollformat).
l Lösen Sie (ggf. nach einer Korrektur) aus. Ihr Di622 Mark II
blitzt automatisch TTL-gesteuert, und das Ergebnis Ihrer
Aufnahme erscheint unverzüglich auf dem Kameradisplay.
Der Di622 Mark II verhilft Ihnen zu kreativen, lebendigen Fo-
tos. Fast alle Einstellungen werden automatisch von Ihrer Ka-
mera erledigt, so dass Sie sich ganz auf die Bildgestaltung
konzentrieren können und nur die Kamera bedienen müssen.
der Canon- und Nikon-Version
der Sony-Version
◗
Ch1 Group A
D
F
◗
möglicher Aufnahmemodus
P Programmautomatik
Vollautomatik
A Zeitautomatik mit Blendenvorwahl
S Blendenautomatik mit Zeitvorwahl
M Manuelle Zeit-/Blendeneinstellung
angezeigt.
