Shure PSM 1000 Bedienungsanleitung Seite 9

Taschenempfänger
HF-Einstellungen
Auf die folgenden HF-Einstellungen wird über das Menü RADIO (Funk) zugegriffen.
G: Gruppennummer. Jede Gruppe enthält Kanäle, die derart ausgewählt sind,
dass sie in einer Installation gut zusammen funktionieren.
CH: Kanalnummer. Stellt den Empfänger auf einen Kanal in der ausgewählten
Gruppe ein.
888.888 MHz: Zeigt die Frequenz an, auf die der Sender eingestellt ist. Markieren
und die ▼▲ Tasten verwenden, um den Sender auf eine bestimmte Frequenz
einzustellen.
SQUELCH: Regelt die Rauschsperreneinstellung.
FULL SCAN: Führt einen Spektrum-Scan durch und zeigt freie Frequenzen in einer
grafischen Benutzeroberfläche an.
RF PAD: Dämpft Antennensignale in Schritten von 3 dB.
Utility- und Anzeigeeinstellungen
Auf die folgenden Einstellungen wird über das Menü UTILITIES zugegriffen.
CUEMODE: Dient zum Aufrufen des CUEMODE. Zum Beenden auf die enter-Taste
(Eingabe) drücken und EXIT CUEMODE (Cuemode beenden) auswählen.
DISPLAY: Ändert die Einstellungen der Anzeige am Taschenempfänger.
CONTRAST: Stellt die Helligkeit der Anzeige auf hoch, niedrig oder mittel ein.
LOCK PANEL: Sperrt alle Bedienelemente mit Ausnahme des An/Aus-Schalters und
des Lautstärkereglers. Zum Entsperren auf exit (Beenden) drücken, OFF (Aus)
auswählen und auf enter (Eingabe) drücken.
BATTERY: Zeigt Folgendes an: Hrs: Min Left (restliche Stunden/Minuten),
temperature (Temperatur), Status, Cycle Count (Zyklenanzahl) und Health
(Zustand).
RESTORE: Setzt den Empfänger auf die Werksvoreinstellungen zurück.

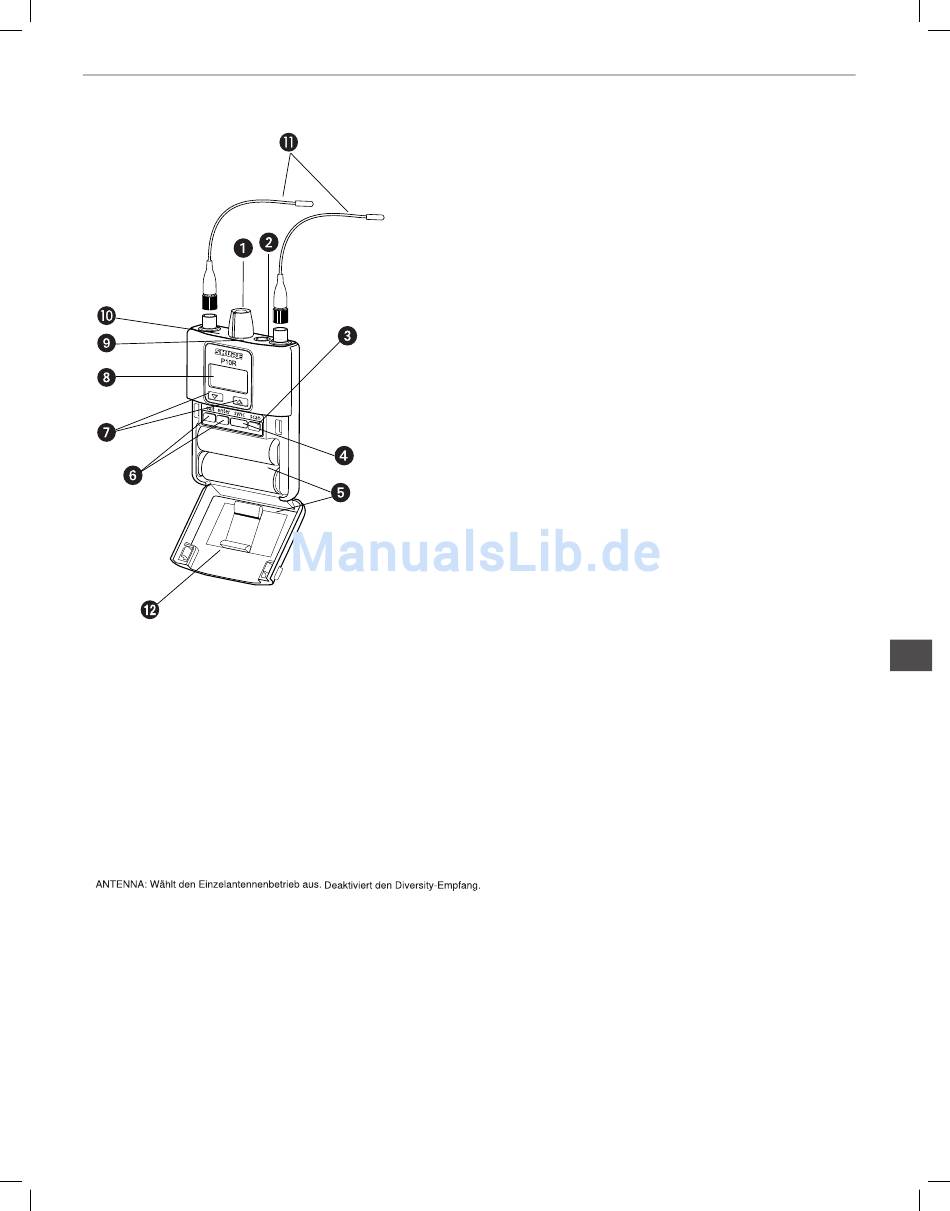

① AN/AUS-Schalter und Lautstärkeregler
Schaltet den Taschenempfänger an und aus und regelt die Lautstärke der Ohrhörer.
② 3,5-mm-Ohrhörerbuchse
Die Ohrhörer hier einstecken.
③ scan-Taste
Die scan-Taste drücken, um eine verfügbare Frequenz zu finden. Zwei Sekunden lang
gedrückt halten, um die Gruppe mit den meisten verfügbaren Kanälen zu finden.
④ Infrarot-Fenster
Dient zur Übertragung von Einstellungen zwischen Taschenempfänger und Rackeinheit.
⑤ Batteriefach
Erfordert 2 LR6-Mignonzellen (AA) oder wiederaufladbare Batterie von Shure. Kann geöffnet
werden, indem auf die Verriegelungen an beiden Seiten gedrückt und gezogen wird.
⑥ Menütasten
Zusammen mit den ▼▲ Tasten verwenden, um auf die Konfigurationsmenüs zuzugreifen.
⑦ ▼▲ Tasten
Dienen zur Einstellung der Audiomischung (nur im MixMode) oder in Verbindung mit den
Menütasten zur Änderung der Einstellungen.
⑧ LCD-Anzeige
Zeigt die aktuellen Einstellungen und Menüs an.
⑨ Dreifarbige Batterie-LED
Leuchtet grün, orange oder rot auf, um den Batteriezustand anzuzeigen. Wenn rot aufleu-
chtet, muss die Batterie sofort ausgewechselt werden.
⑩ Blaue HF-LED
Zeigt an, dass der Taschenempfänger ein Signal vom Sender empfängt.
⑪ SMA-Anschluss
Für abnehmbare Antennen.
⑫ Abnehmbarer Adapter für LR6-Mignonzellen (AA)
Zur Verwendung mit einer wiederaufladbaren Shure-Batterie SB900 entfernen.
Hinweis: Zum Entfernen des Adapters die Klappe öffnen und den Adapter herausschieben.
Zum erneuten Anbringen den Adapter über den Clip setzen und eindrücken. Ein einwand-
freier Sitz wird durch ein Klickgeräusch vermittelt.
Audioeinstellungen
Auf die folgenden Audioeinstellungen wird über das Audio-Menü zugegriffen.
Ausgangsmodus (MODE)
STEREO: Stereo
MIXMODE: MixMode
Hochfrequenz-Anhebung (HIBOOST)
OFF: Keine Verstärkung (linear).
4 dB: 4 dB Verstärkung bei 10 kHz.
2 dB: 2 dB Verstärkung bei 10 kHz.
Lautstärkebegrenzer (V LIMIT)
V LIMIT: Schaltet den Begrenzer ein (ON) oder aus (OFF) .
VALUE (Wert): 3 bis 9: analog zu den Stellungen des Lautstärkeknopfs (5
entspricht bspw. dem 5. Punkt am Lautstärkeknopf).
Ausgangsverstärkung (GAIN)
HIGH: Erhöht die Verstärkung um 10 dB
STANDARD(STD): 0 dB Verstärkung.
35
