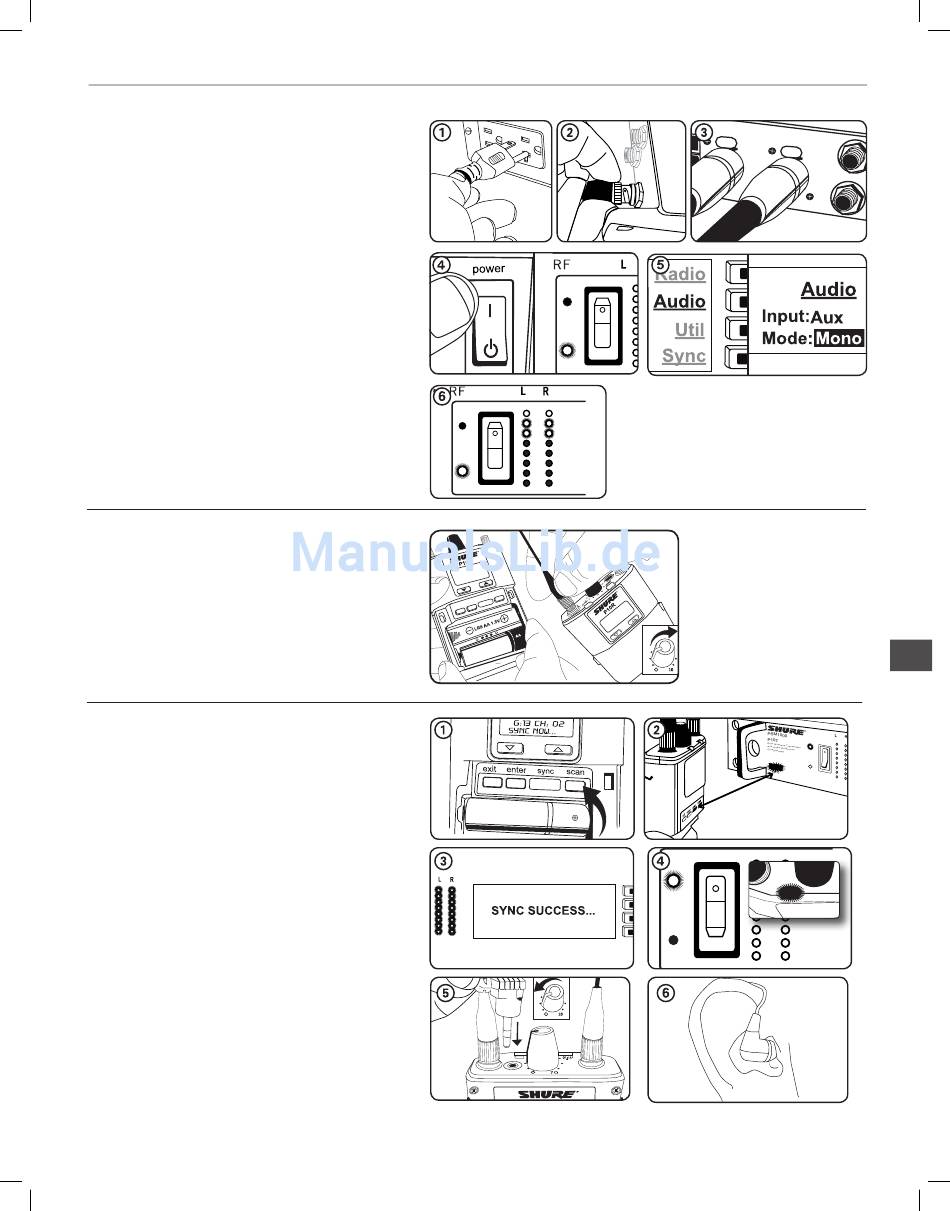

Kurzanleitung
Rackmontage-Sender
1. Mit dem im Lieferumfang enthaltenen Netzkabel an eine
Steckdose anschließen.
2. Die mitgelieferten Antennen an den antenna out-BNC-Anschlüs-
sen anschließen.
3. Die Audioquelle, z. B. einen Mischerausgang, mit den
Audioeingängen verbinden. Beide Eingangsbuchsen oder für eine
Monoquelle eine der beiden Eingangsbuchsen verwenden.
4. HF (RF) ausschalten und die Stromversorgung (power)
einschalten.
5. Für Mono (ein Eingang) das Audio-Menü aufrufen und Mono
auswählen.
Die Eingangsempfindlichkeit mithilfe der Einstellung „Util >
Audio > INPUT" entsprechend der Schallquelle einstellen.
6. Den Audioquellenpegel so einstellen, dass für den durchschnit-
tlichen Eingangssignalpegel die beiden oberen gelben LEDs
flackern und die unteren LEDs ständig aufleuchten. Wenn
die rote clip-LED aufleuchtet und in der LCD-Anzeige eine
Warnmeldung erscheint, werden die Eingänge übersteuert. Den
Audioeingangspegel über das Audio-Menü auf +4 dBu verringern.
Wenn der Signalpegel zu niedrig ist, die Eingangsempfindlichkeit
auf –10 dBV ändern.
Taschenempfänger
Kann geöffnet werden, indem auf die Verriegelungen an beiden
Seiten gedrückt und gezogen wird. Batterien bzw. Akkupack einlegen
und Antennen anbringen. Mit dem Lautstärkeregler einschalten. Die
Batterieleuchte leuchtet auf.
Suchlauf und Synchronisierung
1. Am Taschenempfänger die Taste scan (Suchlauf) drücken. Auf
der Anzeige blinkt SYNC NOW... (Jetzt synchronisieren).
2. Die Infrarot-Fenster am Taschenempfänger und an dem
Rackmontagesender aufeinander ausrichten. Das Infrarot-
Fenster am Sender leuchtet auf. Am Sender die Taste sync
(Synchronisieren) drücken. Die Level (Pegel)-LEDs der
Rackeinheit blinken und auf der Anzeige erscheint SYNC SUCCESS
(Erfolgreich synchronisiert).
3. Den HF-Schalter einschalten. Die blaue HF-LED leuchtet am
Taschenempfänger auf, um anzuzeigen, dass der Sender erfasst
wird. Der Taschenempfänger zeigt außerdem die Hochfrequenz-
Signalstärke (HF) an.
4. Wichtig: Die Lautstärke des Taschenempfängers herunterregeln,
bevor die Ohrhörer eingesteckt werden.
5. Die Ohrhörer einführen und die Lautstärke langsam hochdrehen.
Wichtig: Die Schutzfolie von der Vorderseite des Senders abziehen,
da sonst die Infrarot-Synchronisierung möglicherweise nicht
funktioniert.
