Funk – Unterputz – Schalter: FS20SU – 2, (Fertiggerät).
Hinweis:
Es dürfen keine Arbeiten an netzspannungsbetriebenen Geräten oder in Netzstromkreisen von nicht
qualifizierten Personen ausgeführt werden. Vor Beginn der
Netzspannungen, sind diese freizuschalten. Als Richtlinien wird die Verordnung der DIN VDE 0105
herangezogen.
Grundeinstellungen:
Schalten Sie Die Netzversorgungsspannung ab. Prüfen Sie die Spannungsfreiheit!

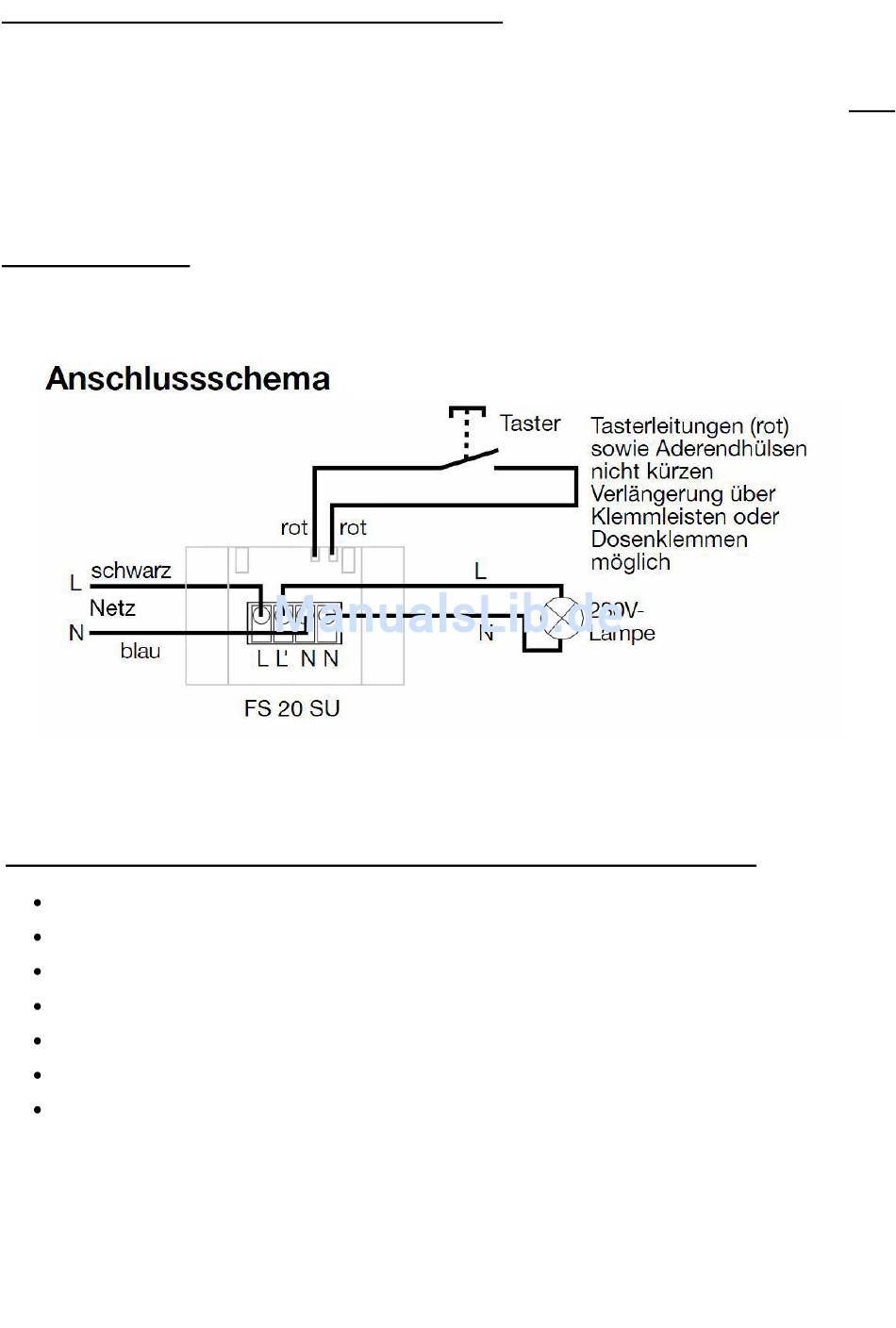

Schließen Sie wie im vorstehenden Schaltplan dargestellt, die Hilfskontrolllampe an.
Schließen Sie die Netz - Versorgungsspannung, (230 V) an.
Verbinden Sie die zwei roten Adern des FS20SU-2 mit einem Taster. Isolation beachten!
Schalten Sie die Netzspannung wieder ein.
Um die Schaltung zu testen, drücken Sie kurz den Taster. Die Hilfskontrolllampe leuchtet,
bei wiederholtem Vorgang schaltet sie wieder ab.
Das System ist vorprogrammiert.
Arbeiten an Stromkreisen der
