Inhaltszusammenfassung für WimTec PROOF S4

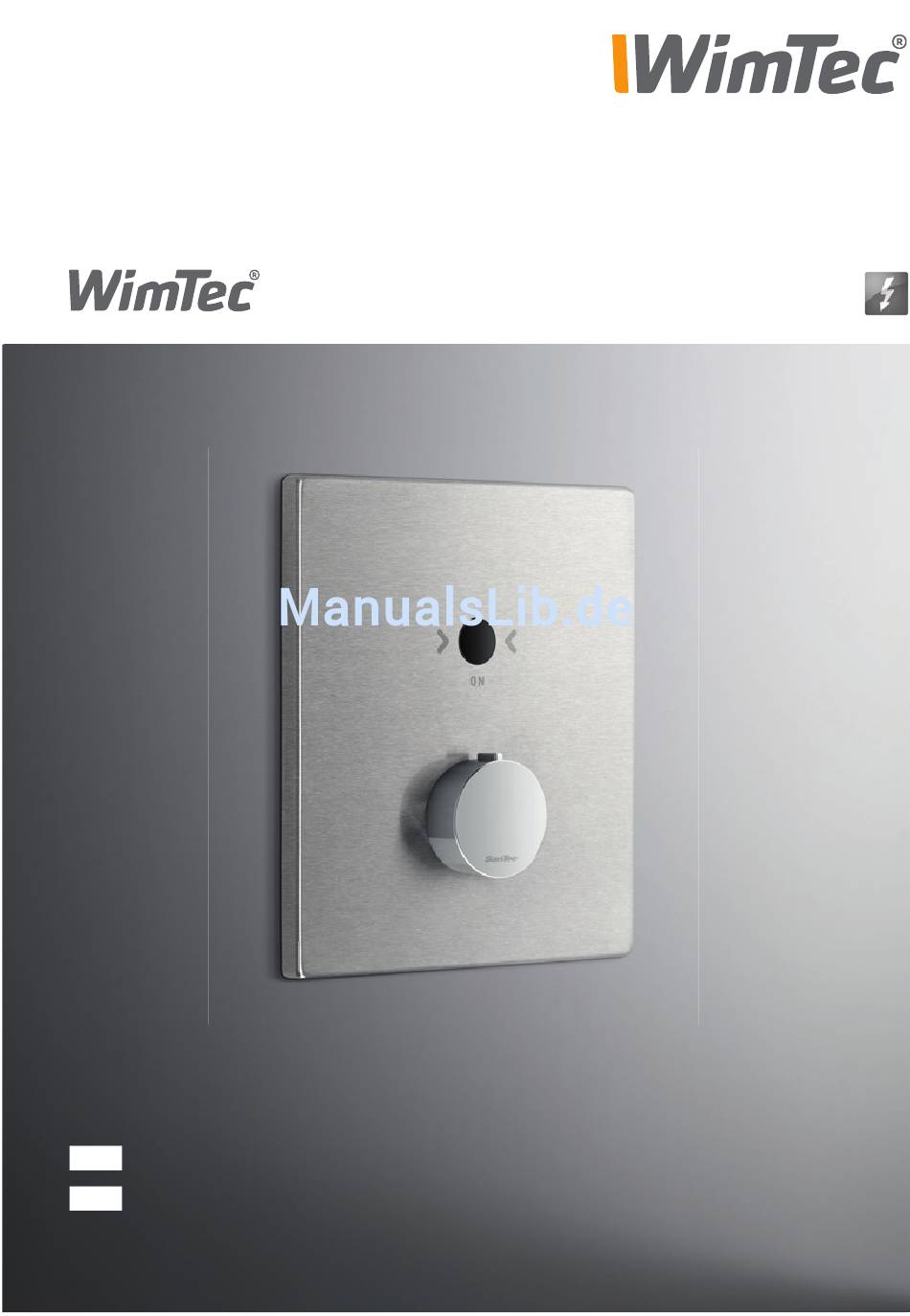

- Seite 1 PROOF S4 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Assembly and operating instructions Installation and operating instructions...
-
Seite 2: Allgemeine Hinweise
Reinigungs- oder Desinfektionsmittel verwenden nur mit weichem Schwamm oder Tuch behandeln keine Reinigung mit Dampfstrahlgeräten Diese Anleitung ist gültig für folgende Produkte: WimTec PROOF S4 - 12 V Edelstahl Art.Nr. 119 718 Chrom Art.Nr. 119 701... -
Seite 3: Technische Daten
Putz Elektro Installations- Spannungsversorgung: 2 x 0,5 mm rohr für 12 V= max. 100 m Gesamt-Kabellänge R 1/2“ IG R 1/2“ IG Netzteil 1-fach Art.Nr. 117 899 Netzteil 5-fach Art.Nr. 113 792 min 95 max 120 WimTec PROOF S4 Duschearmatur... -
Seite 4: Einstellung Der Programme & Funktionen
Generell gilt für alle Regler: der 38 °C Sicherheitssperre. Gegen den Uhrzeiger- sinn zum Reduzieren. Im Uhrzeigersinn zum Erhöhen. Rohbauset: Rohbauset: Magnetventil für Kopfbrause Thermostat mit Adapter Absperrventil 12 V= bei Auslieferung geschlossen Schmutzsieb und Rückfl ussverhinderer WimTec PROOF S4 Duschearmatur... -
Seite 5: Montage
Vorstehenden Teil des Rohbaukastens fliesenbündig Folgende Schritte unbe- abschneiden. dingt in beschriebener Reihenfolge ausführen! Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. 4. Wasserzuleitung absperren. Beide Vorabsperrungen mit einem Schraubendreher öffnen. Adapter für Thermostat mit Inbus 2,5 montieren. WimTec PROOF S4 Duschearmatur... - Seite 6 Magnetventil anstecken und dann Elektro-Anschluss am Elektronikmodul herstellen. Thermostatposition kontrollieren (Thermostatwelle auf linken Anschlag drehen, dann nach rechts bis Pfeil nach oben zeigt). Danach Spannungsversorgung einschalten (Sicherheitsschlie- ßimpuls des Magnetventils erfolgt). Beigelegtes Spezialfett an der Dichtung vorne auftragen. WimTec PROOF S4 Duschearmatur...
- Seite 7 ACHTUNG! Folgende Schritte unbe- Frontplatte schräg aufsetzen und mit Druck in die dingt in beschriebener waagrechte Position nach links drehen. Reihenfolge ausführen! Frontplatte mit Sicherungsschraube rechts unten sichern. Wasserleitung öffnen. Gerät ist nun betriebsbereit. Funktionstest durchführen. WimTec PROOF S4 Duschearmatur...
- Seite 8 PROOF S4 Funktion Wasserfluss startet Wasserfluss stoppt Sobald der Benutzer auf Nach Ablauf der den Taster tippt. eingestellten Laufzeit. Laufzeit WimTec PROOF S4 Duschearmatur...
- Seite 9 Art.Nr.: Bezeichnung 231 205 Magnetventil (1 Stk.) 119 770 Schmutzfilter (1 Stk.) 119 787 Rückflussverhinderer (1 Stk.) 119 794 Filterabdeckung (1 Stk.) 119 763 Absperrung (1 Stk.) 120 530 Thermostat komplett 120 547 Adapter für Thermostat WimTec PROOF S4 Duschearmatur...
- Seite 10 113 792 Art.Nr.: Bezeichnung 120 646 Montagerahmen 120 677 Frontplatte Edelstahl inkl. Thermostatgriff 120 660 Frontplatte Chrom inkl. Thermostatgriff 120 356 Elektronik-Modul 115 536 Thermostatgriff 113 877 Sicherungsschraube 117 899 Netzteil (1-fach) 113 792 Netzteil (5-fach) WimTec PROOF S4 Duschearmatur...
-
Seite 11: General Notes
PROOF S4 General notes Congratulations on purchasing the WimTec PROOF S4. In order to ensure that you will be able to enjoy this high-quality product for many years, please take note of the following cleaning and maintenance recommendations: Use mild cleaning agents containing soap... - Seite 12 Power supply: 2 x 0,5 mm max. 100 m Electric total cable length installation tube for 12 V= Power supply. 1-connect. Art.Nr. 117 899 Power supply. 5-connect. Art.Nr. 113 792 R 1/2“ IG R 1/2“ IG min 95 max 120 WimTec PROOF S4 Shower control...
- Seite 13 Move clockwise to increase the setting. Flush-mount set: Flush-mount set: Magnetic valve for shower unit Thermostat with adapter Device ships with closed cut-off valve Dirt fi lter and return fl ow valve 12 V= WimTec PROOF S4 Shower control...
- Seite 14 Where necessary, seal off space between wall and flush- mount set with silicone. 4. Close the main water valve. Open both integrated stop valves using a screwdriver. Mount adapter for thermostat using the 2.5 Allen key. WimTec PROOF S4 Shower control...
- Seite 15 Switch on the power supply (causing the safety locking mechanism of the magnetic valve to activate). Apply the included special grease to the front of the valve. WimTec PROOF S4 Shower control...
- Seite 16 Arrest front plate by fastening the locking screw at the lower right. Open the main water valve. The device is now ready for operation. Perform a system test. WimTec PROOF S4 Shower control...
- Seite 17 PROOF S4 Function Water starts flowing Water stops flowing As soon as you tap the After the configured flow button. time has elapsed. Flow time WimTec PROOF S4 Shower control...
-
Seite 18: Replacement Parts
Magnetic valve (1 pc.) 119 770 Dirt filter (1 pc.) 119 787 Return flow valve (1 pc.) 119 794 Filter cover (1 pc.) 119 763 Blocking pin (1 pc.) 120 530 Complete thermostat 120 547 Adapter for thermostat WimTec PROOF S4 Shower control... - Seite 19 Stainless steel front plate incl. thermostat knob 120 660 Chrome front plate incl. thermostat knob 120 356 Electronics module 115 536 Thermostat knob 113 877 Locking screw 117 899 Power supply (1-connect.) 113 792 Power supply (5-connect.) WimTec PROOF S4 Shower control...
- Seite 20 WIMTEC Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
