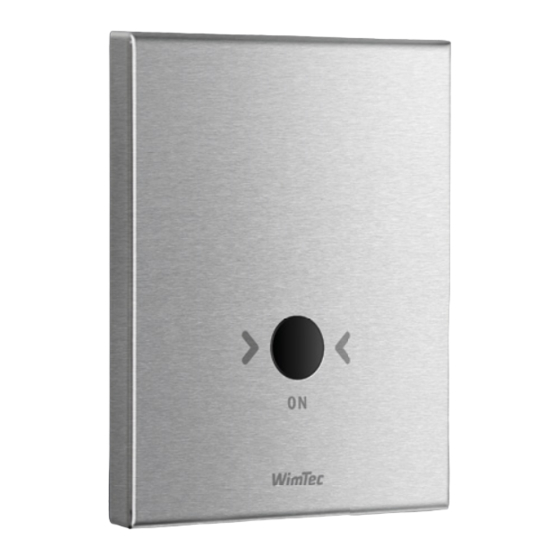

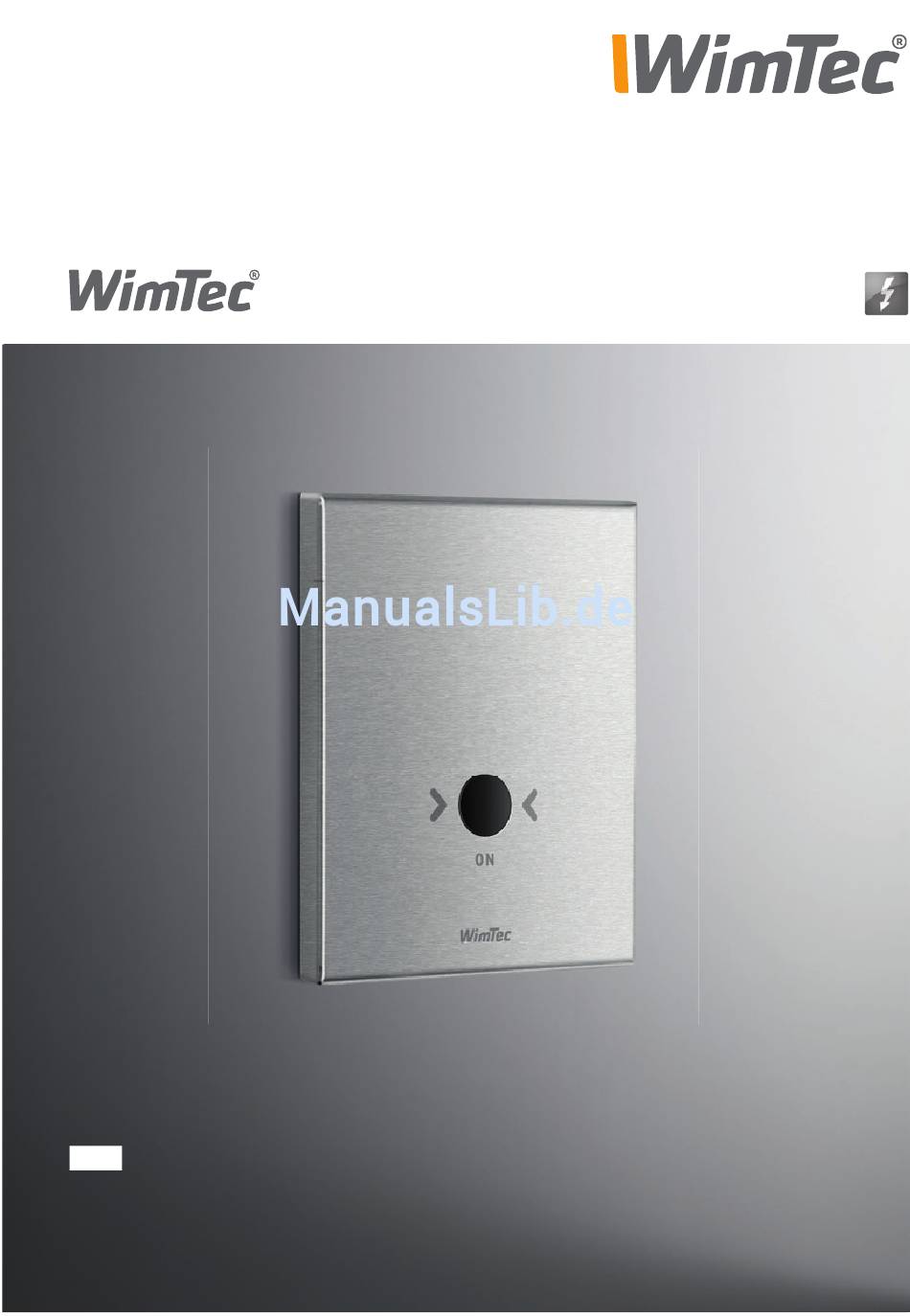

- Seite 1 PROOF S5 Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Installation and operating instructions...
-
Seite 2: Allgemeine Hinweise
Reinigungs- oder Desinfektionsmittel verwenden nur mit weichem Schwamm oder Tuch behandeln keine Reinigung mit Dampfstrahlgeräten Diese Anleitung ist gültig für folgende Produkte: WimTec PROOF S5 - 12 V Edelstahl Art.Nr. 121 834 Chrom Art.Nr. 121 841... -
Seite 3: Technische Daten
PROOF S5 Technische Daten Betriebsspannung: über WimTec Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - für eine Steuerung Art.Nr. 113 792 - für bis zu 5 Steuerungen Leistungsaufnahme: max. 3,5 W Magnetventil: Kartusche 6 V Ansprechbereich:... - Seite 4 Ausschalten der Kopfbrause für Kopfbrause Zeit-Regler und zur Benutzererkennung Anschlussklemme für 12 V Intervall-Regler (Ansprechbereich) Spannungsversorgung Dip-Schalter zum Einstellen der Funktionen Generell gilt für alle Regler: Gegen den Uhrzeiger- sinn zum Reduzieren. Im Uhrzeigersinn zum Erhöhen. WimTec PROOF S5 Duschearmatur...
-
Seite 5: Einstellung Funktionen
Manuell Seite 12 Funktions-Aktivierung - Dip-Schalter 3 - 6: Dip-Schalter Funktion Werkseinstellung Beschreibung Nachlaufzeit (ON = 5 s, OFF = 2 s) Warmlauffunktion Seite 13 nicht belegt Stagnationsfreispülung Seite 14 Programm oder Funktionen bereits werksseitig voreingestellt. WimTec PROOF S5 Duschearmatur... - Seite 6 PROOF S5 Rohbauset Abgang Kopfbrause Magnetventil für Kopfbrause Schmutzsieb und Rückfl ussverhinderer Absperrventil 12 V= bei Auslieferung geschlossen Netzteil nicht in Rohbauset oder Schutzbereichen anbringen! Eingang kaltes bzw. vorgemischtes Wasser WimTec PROOF S5 Duschearmatur...
-
Seite 7: Montage
ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Rohbauschutz abnehmen. Vorstehenden Teil des Rohbaukastens fliesenbündig abschneiden. Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. 4. Schmutzsieb entfernen. Vorabsperrung öffnen, Vorspülung durchführen und Vorabsperrung wieder schließen. WimTec PROOF S5 Duschearmatur... - Seite 8 Reihenfolge ausführen! Schmutzsieb wieder einsetzen. Montagerahmen mit den 4 beiliegenden Schrauben befestigen. Magnetventil mit Elektronikmodul verbinden. Versorgungskabel des Netzteils mit den Klemmen am Elekt- ronikmodul verbinden (+/- Polarität beachten!). Gewünschte Funktionseinstellungen am Elektronikmodul vornehmen. WimTec PROOF S5 Duschearmatur...
- Seite 9 Reihenfolge ausführen! Ggf. Einstellungen für Sicherheitsspülstopp, Reichweite und Intervall der Stagnationsfreispülung am jeweiligen Regler nachjustieren. Elektronikmodul in die dafür vorgesehene Aussparung einsetzen. Vorabsperrung öffnen Frontplatte aufsetzen (auf Kabelführung achten!). Frontplatte mit Sicherungsschraube befestigen und Funktionstest durchführen. WimTec PROOF S5 Duschearmatur...
-
Seite 10: Programmbeschreibung
Benutzer den Infrarot-Sensor antippt. 3 4 5 6 AUSSCHALTEN: Automatik Infrarot-Sensor Durch erneutes Antippen Dusche stoppt nach Ablauf des Infrot-Sensors schaltet der Nachlaufzeit wenn der die Dusche ab. Benutzer den Ansprechbereich verlässt oder nach Ablauf der Sicherheitsspülstopp-Zeit. WimTec PROOF S5 Duschearmatur... - Seite 11 2 s nach der Armatur erkannt. Benutzererkennung ein. 15-50 cm AUSSCHALTEN: Automatisch Infrarot-Sensor Antippen des Infrarot-Sensors Dusche stoppt nach Ablauf schaltet die Dusche ab. der Nachlaufzeit wenn der Benutzer den Ansprechbereich verlässt oder nach Ablauf der Sicherheitsspülstopp-Zeit. WimTec PROOF S5 Duschearmatur...
- Seite 12 Dusche und wird von der die Dusche ein. Armatur erkannt. 15-50 cm AUSSCHALTEN: Infrarot-Sensor Sicherheitsspülstopp Durch Antippen des Infrarot- Nach Ablauf der am Zeit-Regler Sensors schaltet die Dusche ab. eingestellten Spülstoppzeit (siehe S. 5) schaltet die Dusche automatisch ab. WimTec PROOF S5 Duschearmatur...
-
Seite 13: Funktionsbeschreibung
Tritt während dieser 30 s 3 4 5 6 der Benutzer für mindestens 5 s in den Ansprechbereich geht die Dusche in den Nor- malbetrieb über. 15-50 cm WimTec PROOF S5 Duschearmatur... - Seite 14 Zeit nicht benützt, der Reinigungsstopp aktiviert, löst die Armatur eine automa- löst die Stagnationsfreispülung tische Stagnationsfreispülung erst 2 min nach deren De- für 10 s aus. aktivierung aus. 15-50 cm 3 - 48 h 10 s WimTec PROOF S5 Duschearmatur...
- Seite 15 Aktivieren. Nach Verlassen des Die Reinigungsstoppzeit dauert Ansprechbereiches geht die 10 Minuten ab Verlassen des Armatur nach einer Sicher- Ansprechbereiches. Während heitszeit von 3 s wieder in den dieser Zeit blinkt die Armatur. Normalbetrieb über. 15-50 cm WimTec PROOF S5 Duschearmatur...
- Seite 16 231 205 Montagerahmen 122 220 Schmutzsieb 119 770 Elektronikmodul 120 363 O-Ring 122 695 Frontplatte, Edelstahl 123 609 Schmutzsieb-Abdeckung 119 794 Frontplatte, Chrom 123 616 Sanitäroberteil 123 562 Netzteil 1-fach 117 899 Netzteil 5-fach 113 792 WimTec PROOF S5 Duschearmatur...
- Seite 17 PROOF S5 WimTec PROOF S5 Duschearmatur...
- Seite 18 PROOF S5 WimTec PROOF S5 Duschearmatur...
- Seite 19 PROOF S5 WimTec PROOF S5 Duschearmatur...
- Seite 20 WIMTEC Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
