Rohbauset S4

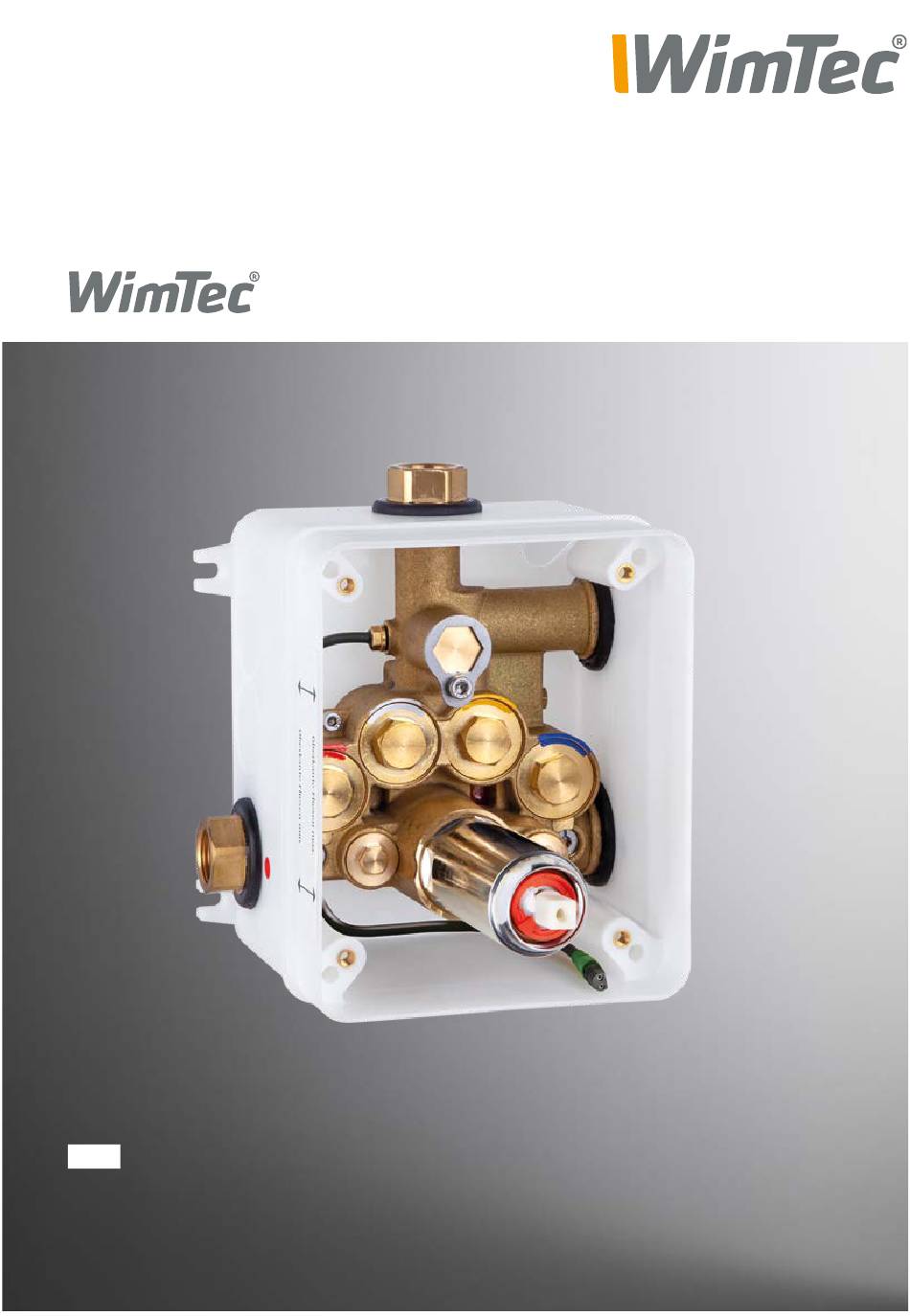

Montageanleitung
DE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WimTec S4

Inhaltszusammenfassung für WimTec S4

  • Seite 1 Rohbauset S4 Montageanleitung...

  • Seite 2: Allgemeine Hinweise

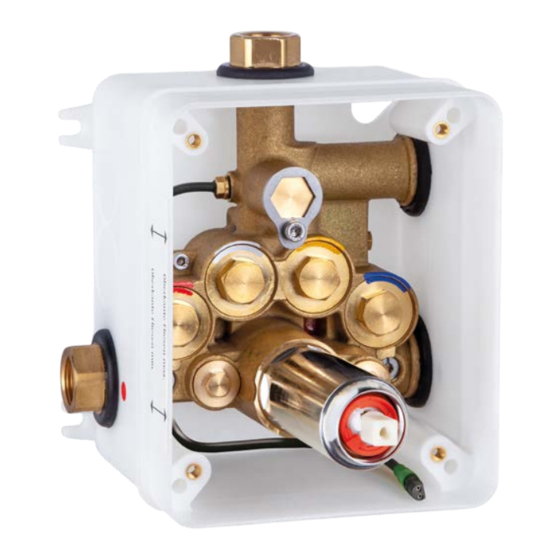

    Rohbauset S4 Allgemeine Hinweise: Diese Anleitung ist gültig für folgendes Produkt: Art.Nr. 132 670 WimTec Rohbauset S4 Lieferumfang: Wandeinbaukasten mit Absperrventilen, Vorfiltern und Rückflussverhin- derer, Mischerkartusche mit Warmwasserbegrenzung, Dichtmanschette und Putzdeckel (ohne UP-Netzteil). Wichtige Installationshinweise: UP-Dose für optionales Netzteil außerhalb des eventuellen Schutzbe- reichs vorsehen.

  • Seite 3: Technische Daten

    Rohbauset S4 Technische Daten: Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Art.Nr. 117 899 - für eine Steuerung Art.Nr. 113 792 - für bis zu 5 Steuerungen Leistungsaufnahme: max. 3,5 W Fließdruck: 0,5 - 5 bar Statischer Druck: max.
  • Seite 4 Rohbauset S4 Legende 12 V= Abgang Kopfbrause/Handbrause Magnetventil WW für Freispül-Automatik Magnetventil KW für Freispül-Automatik Vorabsperrungen (bei Auslieferung geschlossen) Schmutzsieb und Rückflussverhinderer Mischerkartusche Sicherheits-Sensor für Freispül Automatik...

  • Seite 5: Bus-Steuerungsmodul

    1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 Bus-Steuerungsmodul WimTec PROOF S4 HyPlus Variante 1: Schlüsselschalter für eine Funktion WimTec Bus-Steuerleitung Eingang Control 1 2 x 1,5 mm , LIYCY, YSLCY-OZ oder ähnliche Kabel...

  • Seite 6: Bei Der Montage Zu Beachten

    10 mm Waagrecht / Lotrecht Fliesen Abstand Horizontal /vertical Tile distance Fliesenabstand: Der Abstand der Fliesen zum Rohbauset darf max. 10 mm betragen! Passend für folgende WimTec Produkte: Fliesen Abstand WimTec PROOF S4 Art.Nr. HyPlus Tile distance Edelstahl 132 687 Chrom 132 694 HPL Weiß...

  • Seite 7: Ersatzteile

    Rohbauset S4 Ersatzteile Beschreibung Art.Nr. Rohbauset komplett 132 670 Magnetventil 6V M29 128 833 Rückflussverhinderer und Vorfilter Set Kaltwasser 131 130 Mischerkartusche 134 339 Rosette mit Kartuschenmutter 134 407 Verlängerungsset 134 568 Rückflussverhinderer und Vorfilter Set Warmwasser 131 147 Schmutzfilter (1 Stk.)
  • Seite 8 Entsorgungsinformationen finden Sie unter: www.wimtec.com/umweltschutz WimTec Sanitärprodukte GmbH p: Freidegg 50, 3325 Ferschnitz, AUSTRIA t: +43 7473 5000 f: DW - 500 e: office@wimtec.com i: www.wimtec.com...
