LJ-TF106DE

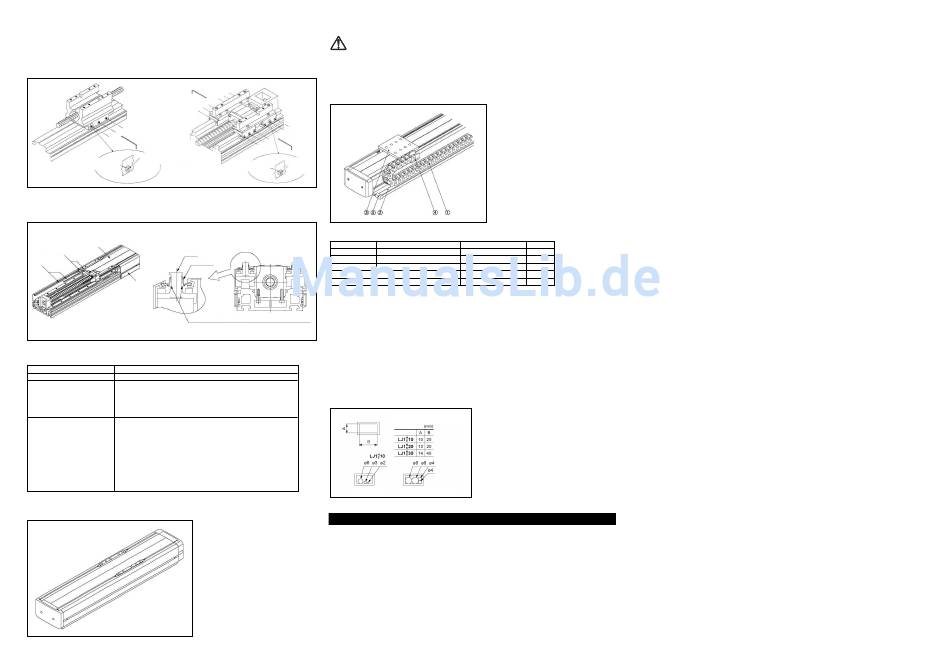

9) Tisch erneut vor und zurück bewegen, um einwandfreien Betrieb sicherzustellen. Bei Auftreten der folgenden
Umstände Einstellung wiederholen:
1) Der Tisch (ohne Last) bewegt sich nicht, wenn er von Hand geschoben wird.
2) Der Tisch hat sehr viel Spiel.
10) Seitliche und obere Abdeckungen (bzw. Gehäuseabdeckung) wieder anbringen, und zwar in umgekehrter
Reihenfolge wie beim Ausbau.
Anm.: Sollte der Tisch auch nach Regulierung des Lagers vibrieren, wenden Sie sich bitte an SMC.
1
C
A
B
C
A
B
Einstellschraube
(M3)
Stellmutter für
(M3)
Einstellschraube
LJ1S10
LJ1S20/30
10.3 Mit Reinraum-Option (-X60)
Änderung von Materialien, Rostschutzbehandlung, Verwendung von speziellem Schmiermittel und Absaugen des
Antriebsinneren ermöglichen den Betrieb in einem Reinraum.
Schmierflächen
Obere Abdeckung
Dichtungstrenner
Schlittentisch
Staubschutzband
Staubschutzband
Seitliche
Abdeckung
Schmierfläche
(Innenfläche der Staubdichtung und Gleitteile
des Schlittens)
Periodische Inspektion
Wartung alle 4000 km, 4 Millionen Zyklen oder alle 6 Monate.
Position
Beschreibung der Inspektion
Verwendete Schrauben
Auf festen Anzug prüfen
Kugelspindel und lineare
Nach Reinigung des Gewindes der Kugelspindel Gewinde von Hand
Führung
schmieren und den Tisch hin und her bewegen, um das Schmierfett
zu verteilen. AFE von THK verwenden. Das oben genannte;
Schmiermittel von Hand auf die lineare Führungsschiene auftragen.
Gummihandschuhe oder Gummi-Fingerschutz tragen.
Die geschmierten Teile der Staubdichtung müssen regelmäßig
gewartet werden. Bei dieser Spezifikation wird Schmiermittel auf die
Staubschutzband
Gleitteile der Dichtung aufgedampft, um die Erzeugung von
Schwebstoffen zu vermeiden. Spezifiziertes Schmiermittel: Barrierta
IEL/V [Fluor-Schmiermittel (70g) für Aufdampfanlagen von NOK
Kluber] Eine Umgebung mit Abwärtsfluss mit einer
Fließgeschwindigkeit von mind. 0,3m/s ist erforderlich. Die Werte für
die Schwebstofferzeugung dieser Spezifikation wurde in oben
gezeigter Umgebung getestet. Oben spezifiziertes Schmiermittel von
Hand auf die Gleitteile der Staubdichtung auftragen.
Gummihandschuhe oder Gummi-Fingerschutz tragen.
10.4 Mit Staubdichtung (-X70)
Anm. 1) Material Staubdichtung:
Anm. 2) Messwerte für Verwendung in
Periodische Inspektion
ACHTUNG
Die geschmierten Teile der Staubdichtung müssen regelmäßig gewartet werden.
Wartung alle 4000 km, 4 Millionen Zyklen oder alle 6. Spezifiziertes Schmiermittel: Bestell-Nr. LJ1-L101
10.5 Technische Daten TSUBAKI CABLEVEYOR (-X40)
2
Kompakte Anordnung von Schleppketten für Kabel und Schläuche.
C
A
B
Konstruktion
C
A
B
4
C
A
B
3
Einstell-
Stellmutter für
schraube
(M4/M5)
Einstellschraube
(M4/M5)
Stückliste
Position
1
TSUBAKI CABLEVEYOR
2
Kabel seitl. Abdeckung
3
4
5
Vorsichtsmaßnahmen bei Handhabung des TSUBKI CABLEVEYOR
1) Bei Handhabung, Anschluss oder Abtrennen des TSUBAKI CABLEVEYOR
- Geeignete Kleidung und Schutzausrüstung tragen (Schutzbrille, Handschuhe, Sicherheitsschuhe usw.).
- Geeignete Werkzeuge verwenden.
- Für ausreichende Sicherheit sorgen, so dass der TSUBAKI CABLEVEYOR und Teile sich nicht frei bewegen.
2) Schutzmaßnahmen treffen (Sicherheitsabdeckung usw.).
3) Vor Installation, Instandhaltung und Ausbau der Anlage Spannungsversorgung ausschalten und sicherstellen,
dass sie nicht versehentlich wieder eingeschaltet werden kann.
4) Zur Vermeidung von Unfällen am Arbeitsplatz die Arbeitsumgebung aufgeräumt halten und für sichere
Betriebsbedingungen sorgen.
5) Der Gesamtquerschnitt des in den TSUBAKI CABLEVEYOR eingeführten Kabels darf maximal 60 % des
Querschnitts des TSUBAKI CABLEVEYOR betragen.
6) Der minimale Spielraum zwischen Kabel und Innenseite des TSUBAKI CABLEVEYOR muss 10 % des
Außendurchmessers des Kabels oder mindestens 2 mm betragen.
Beispiel) für
Richtig: Max. ±60%
11 VERTRETUNGEN IN EUROPA
SMC Corporation
Land
Österreich
Belgien
Polyurethan.
Tschechien
Wenden Sie sich für Einzelheiten an
Dänemark
SMC.
Finnland
Frankreich
nebliger Umgebung liegen nicht vor.
Deutschland
Je nach Betriebsumgebung kann
Griechenland
die Verwendung einer
Ungarn
Staubdichtung nicht möglich sein.
Irland
Wenden Sie sich an SMC.
Webseiten
SMC Corporation
www.smcworld.com
SMC Europe
www.smceu.com
Beschreibung
Material
Anm.
-
-
Aluminium-Legierung
-
Montageplatte
Aluminium-Legierung
-
Kabelflansch
Aluminium-Legierung
-
Abschlusskappe
EP
-
TSUBAKI CABLEVEYOR
Querschnitt
Falsch: Min. ±60%
Telefon Land
Telefon
(43) 2262-62 280
Italien
(39) 02-92711
(32) 3-355 1464
Niederlande
(31) 20-531 8888
(420) 5-414 24611
Norwegen
(47) 67 12 90 20
(45) 70 25 29 00
Polen
(48) 22-548 50 85
(358) 9-859 580
Portugal
(351) 22 610 89 22
(33) 1-64 76 1000
Spanien
(34) 945-18 4100
(49) 6103 4020
Schweden
(46) 8 603 12 00
(30) 1- 342 6076
Schweiz
(41) 52-396 3131
(36) 23 511 390
Türkei
(90) 212 221 1512
(353) 1-403 9000
Großbritannien
(44) 1908-56 3888
