Einbauen der Tastatur

1 Halten Sie die Tastatur fest und führen Sie das Tastaturkabel und das die Tastaturbeleuchtungskabel durch die Handballenstütze im
System.
2 Richten Sie die Tastatur an den Schraubenhalterungen am System aus.
3 Bringen Sie die fünf (M2x2,5)-Schraube an, um die Tastatur am System zu befestigen.
4 Drehen Sie das System um und verbinden Sie das Tastaturkabel und das Tastaturbeleuchtungskabel mit dem Anschluss im System.
5 Bauen Sie folgende Komponenten ein:
a Tastaturgitter
b Akku
c Bodenabdeckung
6 Folgen Sie den Anweisungen unter
Kühlkörper
Entfernen der Kühlkörper
1 Folgen Sie den Anweisungen unter
2 Entfernen Sie folgende Komponenten:
a Bodenabdeckung
b Akku

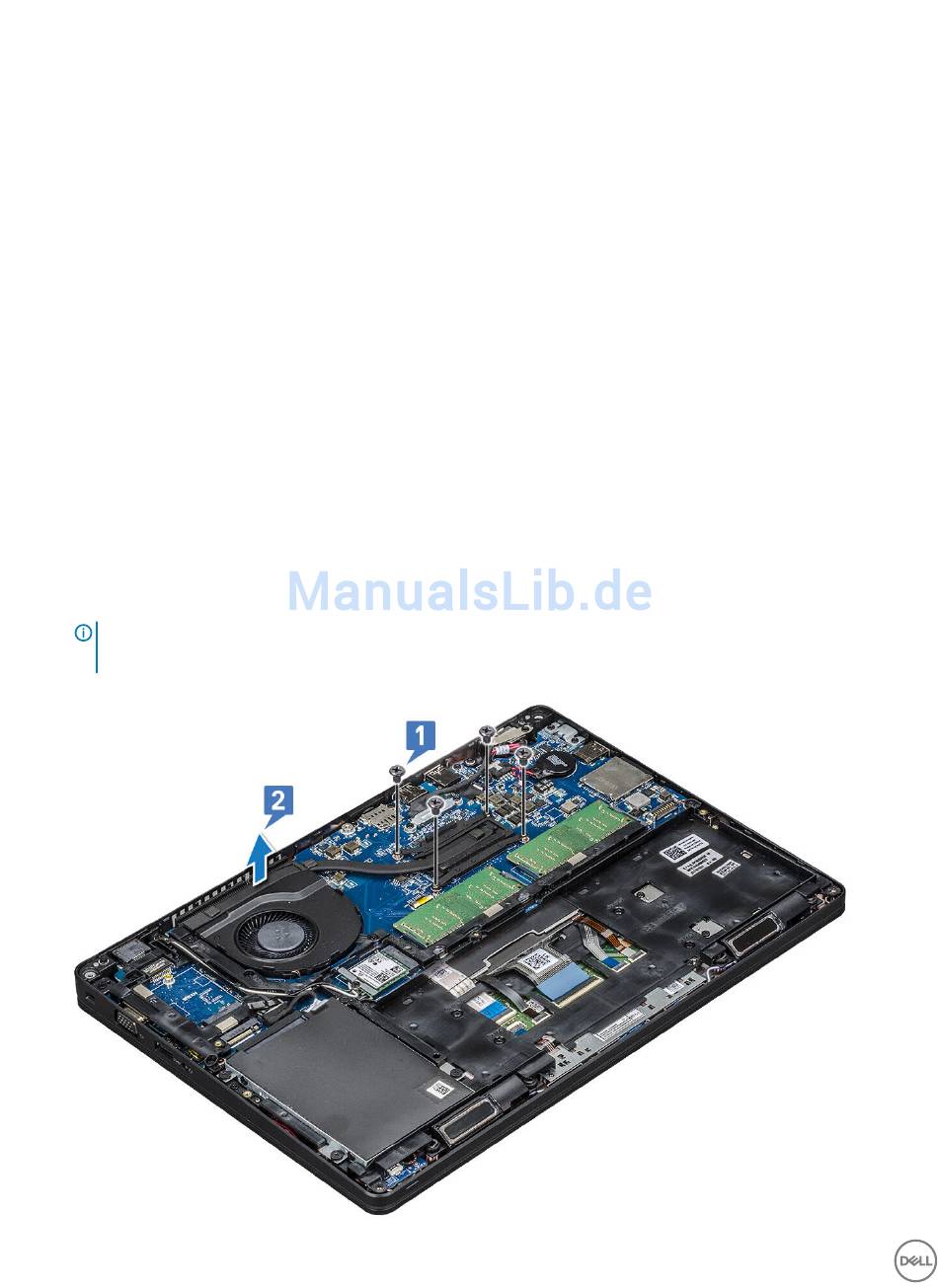

3 So entfernen Sie die Kühlkörper:
a Entfernen Sie die vier M2x3-Schrauben, mit denen der Kühlkörper auf der Systemplatine befestigt ist [1].
ANMERKUNG:
• Entfernen Sie die Kühlkörperschrauben in der Reihenfolge, die auf dem Kühlkörper angegeben ist.
b Heben Sie den Kühlkörper vom System [2].
28 Entfernen und Einbauen von Komponenten
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
