LDT TT-DEC-R Bedienungsanleitung Seite 7

TT-DEC-R – Handbuch

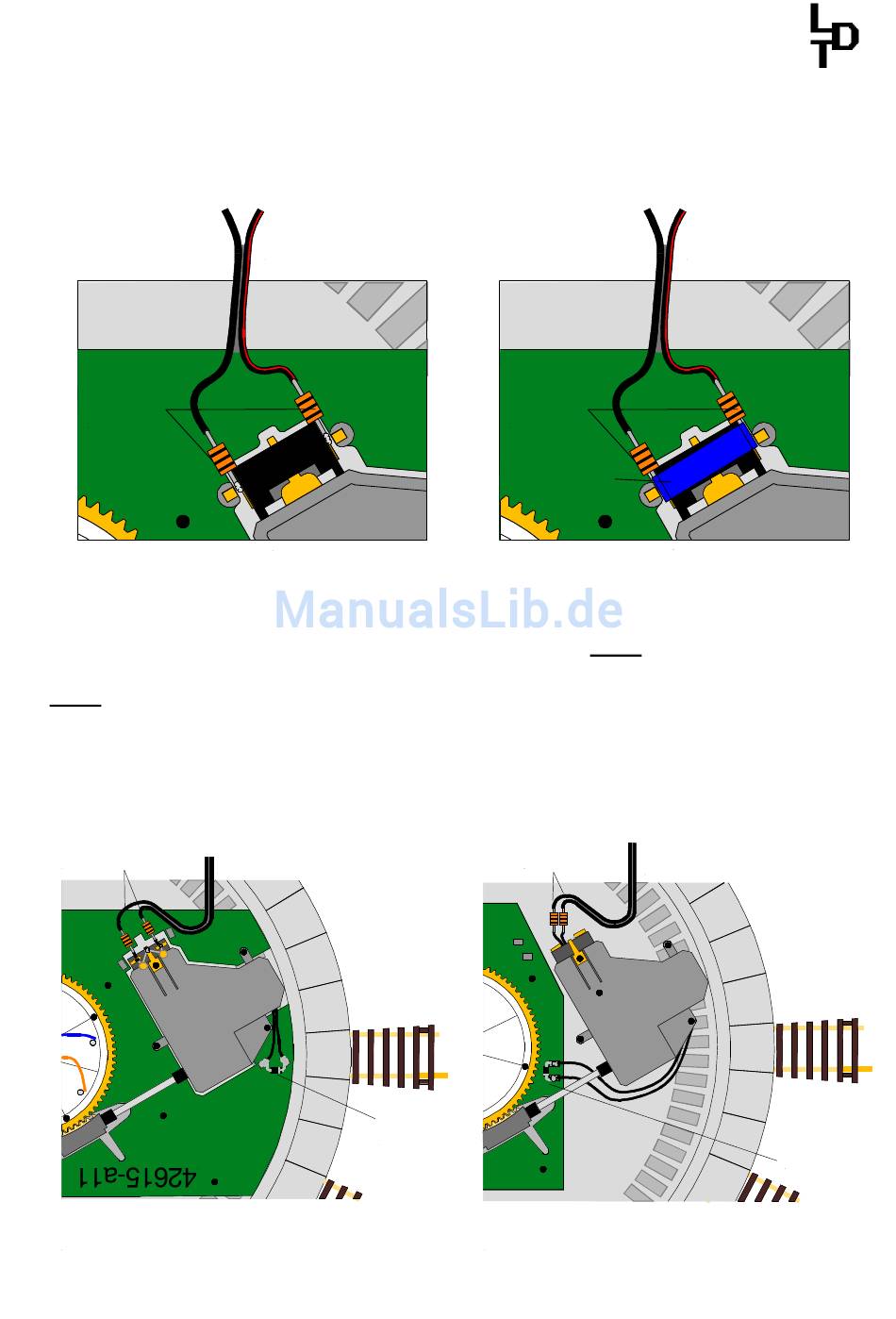

Damit es auch bei Vibrationen des Motors zu keinem elektrischen Kontakt zur
Leiterplatte kommen kann, kleben Sie bitte ein Isolierband über den Motor und die
beiden Kontaktflächen. Das Isolierband muss dabei so lang sein, dass es die
Kontaktflächen bis unter die Leiterplatte schützt.
Drosseln
Inductors
Zweiter Umbauschritt
second step of rebuilding
Nach dem Umbau der ältesten Variante der Roco H0 Drehscheibe 42615 befestigen
Sie den Schutzdeckel der Drehscheibe, wie im Abschnitt 3.2.2. beschrieben.
3.2.1. Nun löten Sie das Motorkabel an die beiden Motoranschlüsse. Dazu wird
jeweils der Anschlussdraht einer Drossel mit einem der beiden Motoranschlüsse
des Unterflurantriebs verlötet.
Welche der beiden Drosseln Sie mit welchem der beiden Motoranschlüsse verlöten,
spielt dabei keine Rolle.
Motorkabel
Drosseln
Inductors
motor cable
Roco Drehscheibe 42615 alte Variante
Roco Turntable 42615 old version
Motorkabel
motor cable
Diode
1N4003
-
Drosseln
Inductors
Isolierband
Insulating tape
Motoranschluss nach Umbau
motor connection after rebuilding
Drosseln
Inductors
15-A11
Roco Drehscheibe 42615 neue Variante
Roco Turntable 42615 new version
6
-
Motorkabel
motor cable
Motorkabel
motor cable
Diode
1N4003
