TT-DEC-R – Handbuch
3. Änderungen an der Roco Drehscheibe durchführen:
•
Wichtige Hinweise: Alle Änderungen an der Roco Drehscheibe 42615
müssen vor der ersten Inbetriebnahme mit dem Drehscheiben-Decoder
TT-DEC-R durchgeführt werden. Eine Inbetriebnahme vor Durchführung der
elektrischen Änderungen (Freilaufdiode und Motorkabel anlöten), kann den
Drehscheiben-Decoder TT-DEC-R und Ihre Drehscheibe beschädigen.
Nachdem die elektrischen Änderungen realisiert sind, kann die Roco
Drehscheibe 42615 nicht mehr im Zusammenspiel mit dem Roco Drehscheiben-
Handsteuergerät betrieben werden.
3.1. Freilaufdiode anlöten:
Die Freilaufdiode 1N4003, die jedem Drehscheiben-Decoder TT-DEC-R beiliegt, muß
zur Entstörung der Schaltspannung der Verriegelungsspule auf die Platine des
Unterflurantriebes gelötet werden.
Dazu nehmen Sie bitte zuerst den Schutzdeckel von der Unterflur-Antriebsmechanik,
wie im Roco Handbuch zur Drehscheibe im Kapitel „Wartung des Antriebes"
beschrieben.

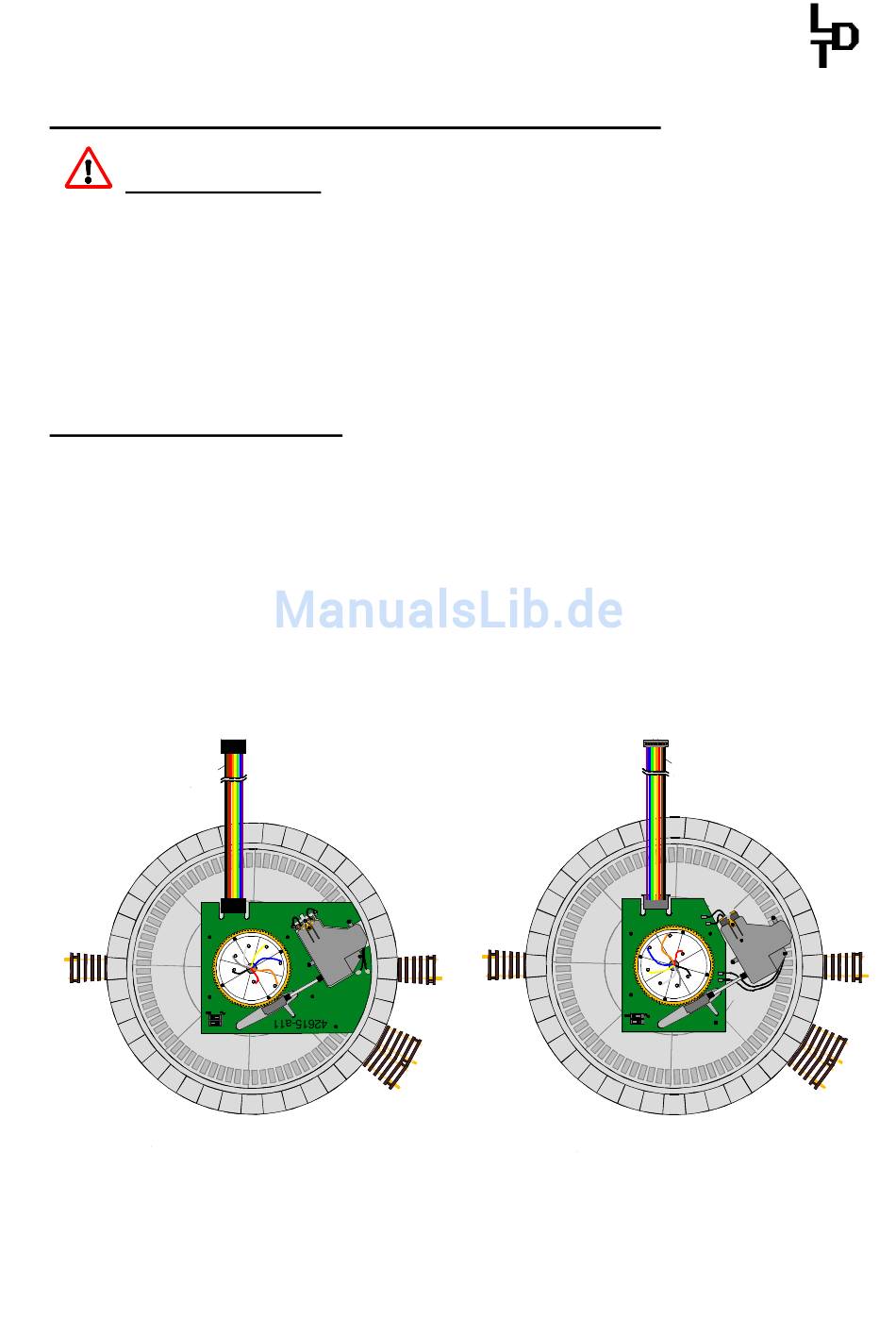

Nach dem Entfernen des Schutzdeckels sehen Sie die Platine und den
Unterflurantrieb der alten Variante in den nachfolgenden Abbildungen links und der
neuen Variante rechts abgebildet.
schwarz
black
0
Roco Drehscheibe 42615 alte Variante
Roco Turntable 42615 old version
Die Detailansichten auf der nächsten Seite zeigen die Verdrahtung des
Unterflurantriebs zur Platine vor dem Umbau, für die alte Variante links und für die
neue Variante rechts.
L
Roco Drehscheibe 42615 neue Variante
Roco Turntable 42615 new version
3
-
-
schwarz
black
0
1
42615-A11
