5. Montage am Gerät
Alle Arbeiten sind spannungsfrei durchzuführen.

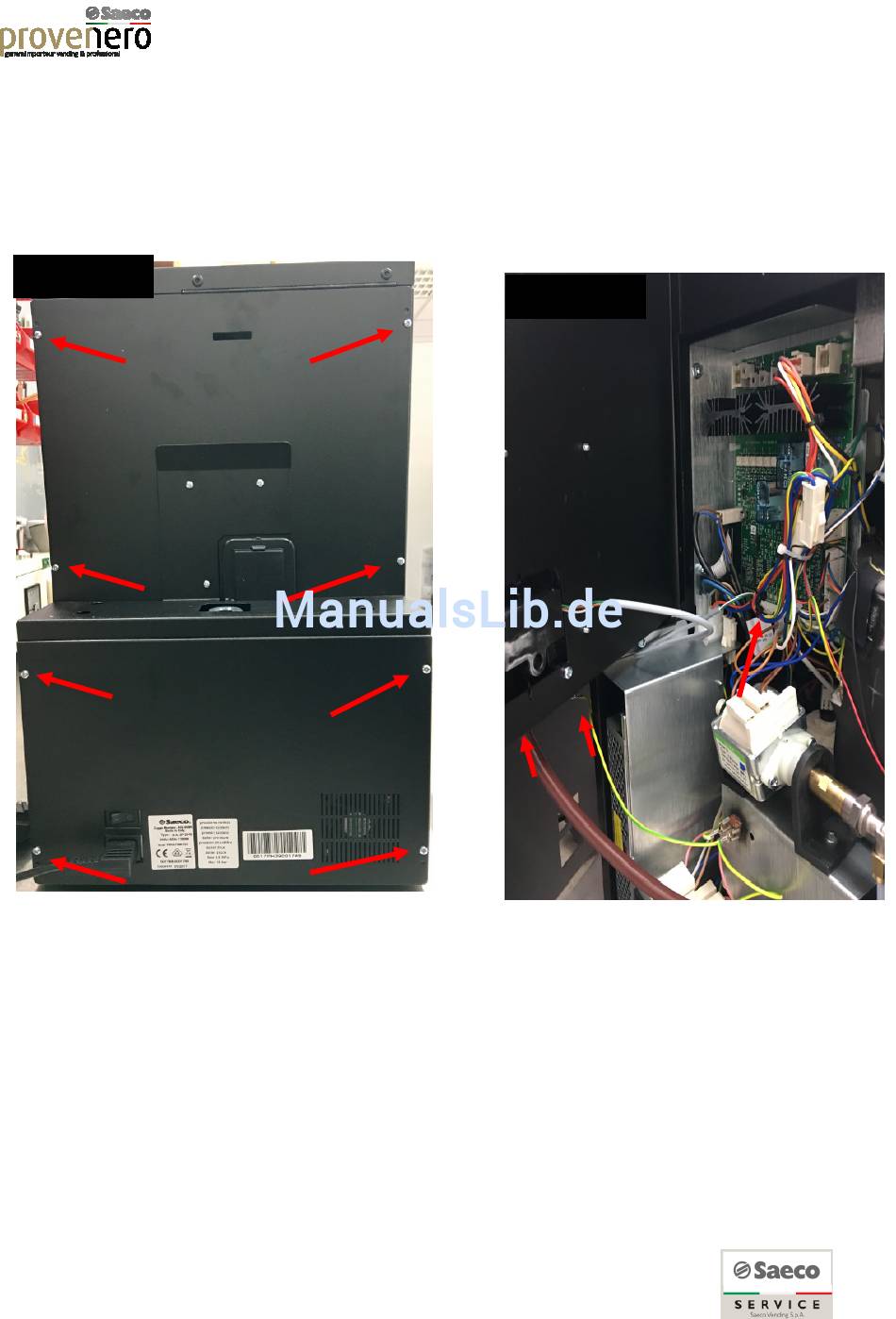

Entfernen Sie den Wassertank. Öffnen sie den Automaten an der Rückwand. Dazu
die 8 Schrauben entfernen (siehe Bild 1). Lösen Sie die Verbindung Wasserzulauf,
PE- Anschluß und Sensor Wassertank (siehe Bild 2)
Bild 1
Bild 2
Stellen Sie sich die Box links neben das Gerät. Wir empfehlen etwas unter die
Münzbox zu legen, damit die Box mit der Unterkante der Maschine abschließt.
Achten Sie darauf, dass die Münzbox versetzt nach hinten montiert wird. So stellen
wir sicher, dass das Verbindungskabel nicht durch den vorderen Teil der Maschine
geführt werden muss.
