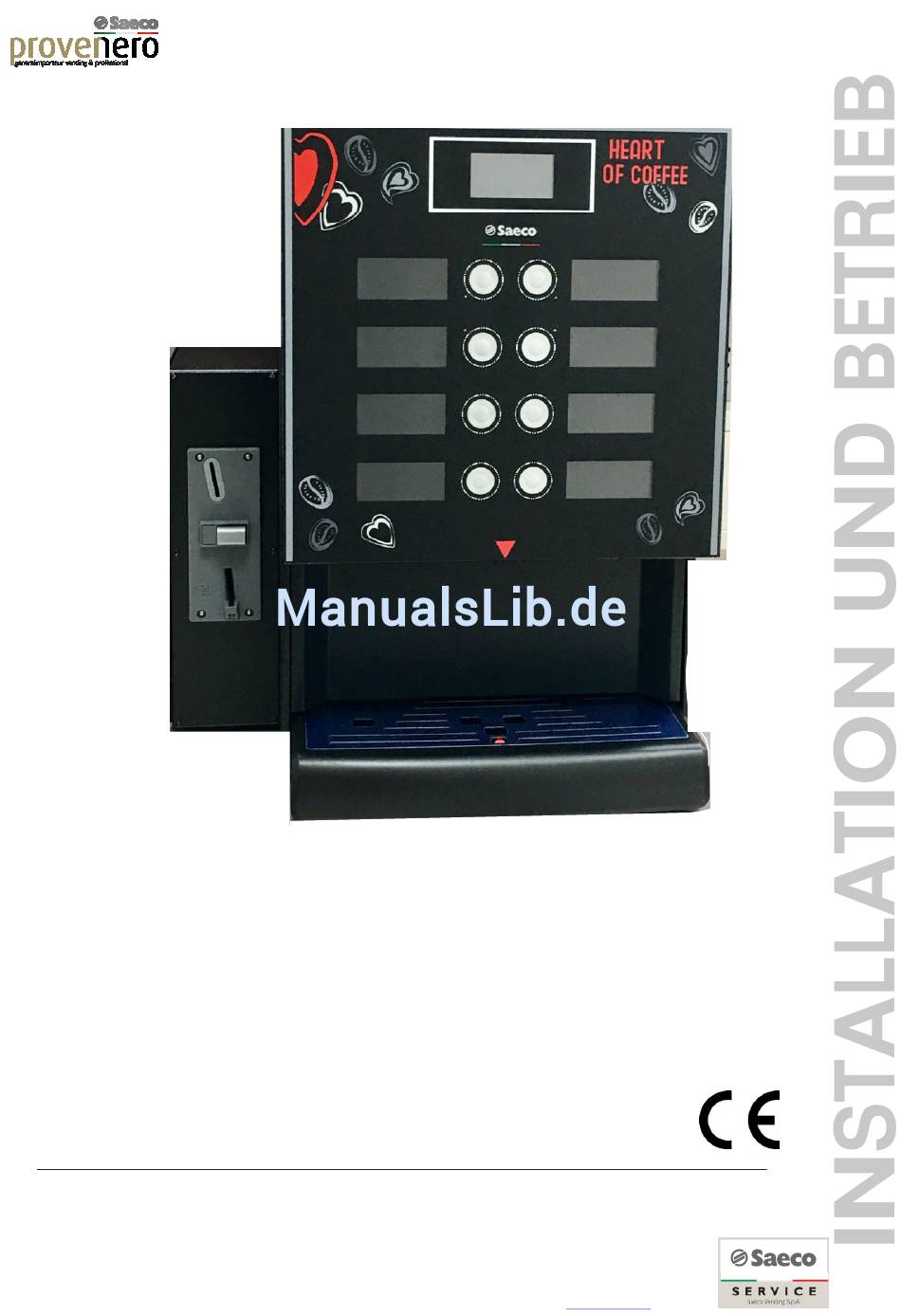

Hersteller: SAECO Vending S.p.A. Casona, 1066 - 40041 Gaggio Montano
Bologna, Italy
ACHTUNG! Die Anleitungen in diesem Handbuch sind ausschließlich für Personal mit
entsprechender Fachausbildung bestimmt.
provenero GmbH; Dornierstrasse 6; D-78256 Steißlingen; Tel. +49 (0) 7738/93843- 0 ; Fax+49 (0) 7738/ 93843- 29 ;

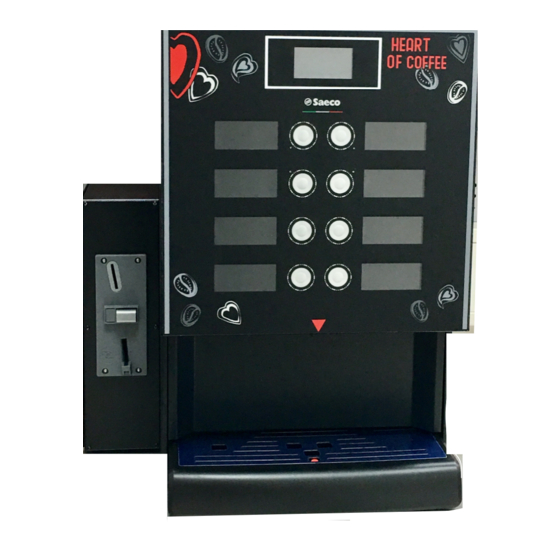

KIT IPERAUTOMATICA
KIT
KIT
KIT
IPERAUTOMATICA
IPERAUTOMATICA
IPERAUTOMATICA
M M M M Ü Ü Ü Ü N N N N Z Z Z Z P P P P RÜ
RÜF F F F E E E E R R R R G G G G E E E E H H H H Ä Ä Ä Ä U U U U S S S S E E E E
RÜ
RÜ
info@provenero.de
Page 1 of 14
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Saeco IPERAUTOMATICA
Inhaltszusammenfassung für Saeco IPERAUTOMATICA
- Seite 1 RÜF F F F E E E E R R R R G G G G E E E E H H H H Ä Ä Ä Ä U U U U S S S S E E E E RÜ Hersteller: SAECO Vending S.p.A. Casona, 1066 - 40041 Gaggio Montano Bologna, Italy ACHTUNG! Die Anleitungen in diesem Handbuch sind ausschließlich für Personal mit...
-
Seite 2: Inhaltsverzeichnis
Page 2 of 14 Inhaltsverzeichnis Teile EInbausatz Einführung 1.1. Vorwort 1.2 Symbole Informationen zum Einsatz Sicherheit Zusammenbau Münzbox Montage am Gerät Bemaßung Kabelführung Programmierung provenero GmbH; Dornierstrasse 6; D-78256 Steißlingen; Tel. +49 (0) 7738/93843- 0 ; Fax+49 (0) 7738/ 93843- 29 ; info@provenero.de... -
Seite 3: Teile Einbausatz
Page 3 of 14 TEILE EINBAUSATZ Der Einbausatz umfasst lediglich die nachfolgend aufgeführten Teile. Anzahl Bez. Code Bezeichnung 17004067 EINH. MÜNZPRÜFERTÜR SCHWARZ 0333.083 MÜNZKASSE U208.004 ZAHNSCHEIBE 3,8X7,5 UNI 3703 BRÜNIERT NF11.015 SPREIZNIET D=2,9X8 MM ALU/EISEN NV02.022 SCHRAUBE TB OHNE SCHLITZ AUS EDELSTAHL 4X14 U302.003 SECHSKANTMUTTER M4 UNI 5589 ZN 128310404... -
Seite 4: Einführung
Page 4 of 14 provenero GmbH; Dornierstrasse 6; D-78256 Steißlingen; Tel. +49 (0) 7738/93843- 0 ; Fax+49 (0) 7738/ 93843- 29 ; info@provenero.de... -
Seite 5: Informationen Zum Einsatz
Page 5 of 14 Mit diesem Bausatz kann ein Münzprüfer vom Typ RM5 parallel angeschlossen werden. provenero GmbH; Dornierstrasse 6; D-78256 Steißlingen; Tel. +49 (0) 7738/93843- 0 ; Fax+49 (0) 7738/ 93843- 29 ; info@provenero.de... -
Seite 6: Zusammenbau Münzbox
Page 6 of 14 4. Zusammenbau Münzbox Die Münzbox ist eigentlich für die Aulika HSC vorgesehen. Sie benötigen nicht das Zwischenblech L. Die Frontblende M befestigen Sie mittels den mitgelieferten Nieten D. Die Halterung für den Münzprüfer N an der Frontplatte montieren. provenero GmbH;... -
Seite 7: Montage Am Gerät
Page 7 of 14 5. Montage am Gerät Alle Arbeiten sind spannungsfrei durchzuführen. Entfernen Sie den Wassertank. Öffnen sie den Automaten an der Rückwand. Dazu die 8 Schrauben entfernen (siehe Bild 1). Lösen Sie die Verbindung Wasserzulauf, PE- Anschluß und Sensor Wassertank (siehe Bild 2) Bild 1 Bild 2 Stellen Sie sich die Box links neben das Gerät. - Seite 8 Page 8 of 14 Bezugskante für Maße provenero GmbH; Dornierstrasse 6; D-78256 Steißlingen; Tel. +49 (0) 7738/93843- 0 ; Fax+49 (0) 7738/ 93843- 29 ; info@provenero.de...
- Seite 9 Page 9 of 14 1= min 20- max 40 1= Bohrung Kabelführung 2- 5= Befestigung Münzbox d=2,5 (mit Schrauben Torx 3,5x9,5 Pos.I) provenero GmbH; Dornierstrasse 6; D-78256 Steißlingen; Tel. +49 (0) 7738/93843- 0 ; Fax+49 (0) 7738/ 93843- 29 ; info@provenero.de...
-
Seite 10: Kabelführung
Page 10 of 14 6. Kabelführung Lösen Sie die 5 Schrauben der inneren Türabdeckung, wie zur Beschilderung. Lösen Sie die Kabelbinder des schwarzen Kabelschutzes W und führen Sie das 16-polige Kabel durch den Kabelschutz ins innere der Maschine zur Münzbox. Fixieren Sie nach den durchgeführten Arbeiten den Kabelschutz wieder mit Kabelbindern. -
Seite 11: Blockschaltbild Verkabelung
Page 11 of 14 Blockschaltbild Verkabelung Halterahmen Münzprüfer 24V Anschluß (16pol. Bild 1 12V Anschluß (10pol) MDB Anschluß provenero GmbH; Dornierstrasse 6; D-78256 Steißlingen; Tel. +49 (0) 7738/93843- 0 ; Fax+49 (0) 7738/ 93843- 29 ; info@provenero.de... -
Seite 12: Einstellung In Der Maschine
Page 12 of 14 7. Einstellung in der Maschine 2.Zahlungssysteme 2.1.Protokolle Mit den Pfeiltasten gewünschte Änderung 2.2.Münzprüfer Einschalten vornehmen und mit Enter bestätigen, so wird der Münzprüfer erst aktiv Münze 1 0,05 Münzkennlinien Münze 2 0,10 Münze 3 Tokenwert Münze 4 1,00 Münze 5 2,00... - Seite 13 Page 13 of 14 Damit kann die Restgeldrückgabe MDB Stufe 3 freigegeben oder gesperrt werden. Wird YES eingestellt, so wird die Rückgabeder Münzen von der Restgeldrückgabe übernommen. Alternative Payout Das Restgeld ist auf einen Betrag begrenzt, der 255 xl den Skalenfaktor beträgt (typischerweise 12,75 Euro für den Eurobereich - mit Skalenfaktor 5).
- Seite 14 In rot gekennzeichnet empfohlene Einstellungen bei Betrieb eines Münzprüfers als Zahlungssystem in Saeco Vending Geräten. Nach der Programmierung ist die Maschine aus/ und wieder ein zu schalten. Bei anderen Zahlungssystemen bitte nach den individuellen Ansprüchen die Einstellungen vornehmen provenero GmbH;...
