Inhaltszusammenfassung für DeVilbiss FLG-G5-14

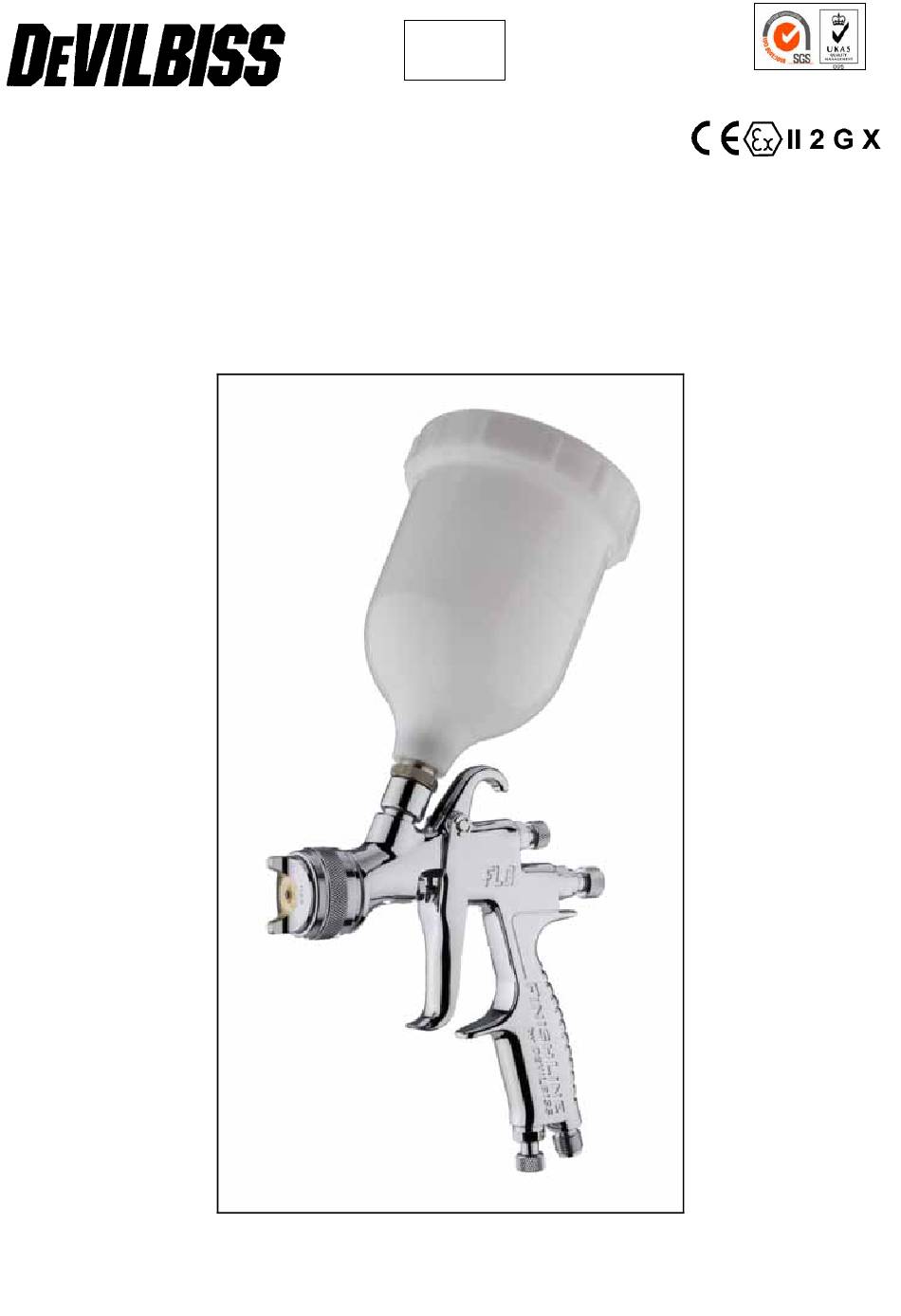

- Seite 1 SB-E-2-790 ISS.06 Betriebsanleitung FLG-G5 Fließbecher-Spritzpistole...
-
Seite 2: Beschreibung
X zugelassen und kann in den Zonen 1 und 2 eingesetzt werden. Wichtig: Diese Spritzpistolen können mit auf Lösungsmitteln basierenden Beschichtungsstoffen verwendet werden. Bei der Bauart wird eine EPA-gemäße Zerstäubungstechnologie (Devilbiss Trans-Tech®) eingesetzt, um den Farbnebel zu verringern und den Auftragswirkungsgrad zu verbessern. -
Seite 3: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Brand und Explosion Lösungs- und Beschichtungsmittel sind ggf. leicht entflammbar oder entzündbar, wenn sie versprüht werden. Lesen Sie IMMER die Anweisungen des Herstellers des Beschichtungsmittels und die COSHH-Blätter, bevor Sie das Gerät einsetzen. Benutzer müssen alle örtlichen und bundesweiten Vorschriften und Anforderungen der Versicherungsgesellschaft hinsichtlich Belüftung, Brandsicherheitsmaßnahmen, Einsatz und Pflege der Arbeitsbereiche einhalten. -
Seite 4: Parts List
Parts List Ref. Nr. Artikelnummer Beschreibung Menge 1 SGK-0023 Haltering Luftkappe 2 FLG-0001-5 SGK-0012-14 Farbdüse 1,4 mm SGK-0014-18 Farbdüse 1,8 mm SGK-0012-20 Farbdüse 2,0 mm Dichtungsring ● 4 Luftverteilerring ● 5 Farbnadelpackung Packungsschraube Sicherungsscheibe Einsatz für Strahlregulierventil Strahlregulierventil 11 Dichtung 12 Luftventilsitz... -
Seite 5: Ec-Konformitätserklärung
EC-Konformitätserklärung Wir: Finishing Brands UK Limited, Ringwood Rd, Bournemouth, Dorset, BH11 9LH, UK erklären eigenverantwortlich als autorisierter Repräsentant des Spritzpistolenmodells FLG5, dass das Gerät, auf das sich dieses Dokument bezieht, die folgenden Richtlinien oder Normendokumente einhält: BS EN 292-1 TEILE 1 & 2: 1991, BS EN 1953: 1999. Daher halten diese Geräte die Schutzanforderungen der folgenden Vorschriften ein: Richtlinie des EU- Rates 98/37/EC zur Gerätesicherheitsrichtlinie und EN 13463-1:2001, Richtlinie des EU-Rates 94/9/EC zu Geräte und Schutzsysteme, die für den Einsatz in potenziell explosiven Umgebungen... -
Seite 6: Betrieb
Inbetriebnahme Wichtig: Um zu gewährleisten, dass Sie diese Geräte in erstklassigem Zustand erhalten, sind sie mit einer Schutzschicht überzogen. Spülen Sie die Geräte vor dem Gebrauch mit einem geeigneten Lösungsmittel durch. 1. Schließen Sie den Luftschlauch an den Lufteingang (19) an. Ein Schlauch mit einem Innendurchmesser von mindestens 8 mm wird empfohlen. -
Seite 7: Austausch Von Teilen
Austausch von Teilen Düse (3) und Nadel (16): Nehmen Sie die Teile in der folgenden Reihenfolge heraus: 18, 17, 16, 1, 2 und 3. Prüfen Sie die Düsendichtung (4) und wechseln Sie diese ggf. aus. Wechseln Sie alle anderen abgenutzten oder beschädigten Teile aus und bauen Sie die Teile in umgekehrter Reihenfolge zusammen. - Seite 8 Finishing Brands UK Limited Finishing Brand UK Limited. Ringwood Road Bournemouth BH11 9LH, Tel-Nr: +44 1202 571111 Fax-Nr: +44 1202 581940 Website-Adresse: http://www.finishingbrands.eu Finishing Brands UK Limited. Eingetragener Firmensitz: 400, Capability Green, Luton, Bedfordshire, LU1 3AE, Im englischen Handelsregister eingetragen Nr: 07656273. Ust-ID-Nr: GB 113 5531 50 ©...
