Klemmenbelegungsplan Basis-Platine; Klemmenbelegungsplan Cip-Modul; Klemmenbelegungsplan Profibus-Modul Dpv1 Und Pa - ECOLAB LMIT 08 Bedienungsanleitung

7.2.4

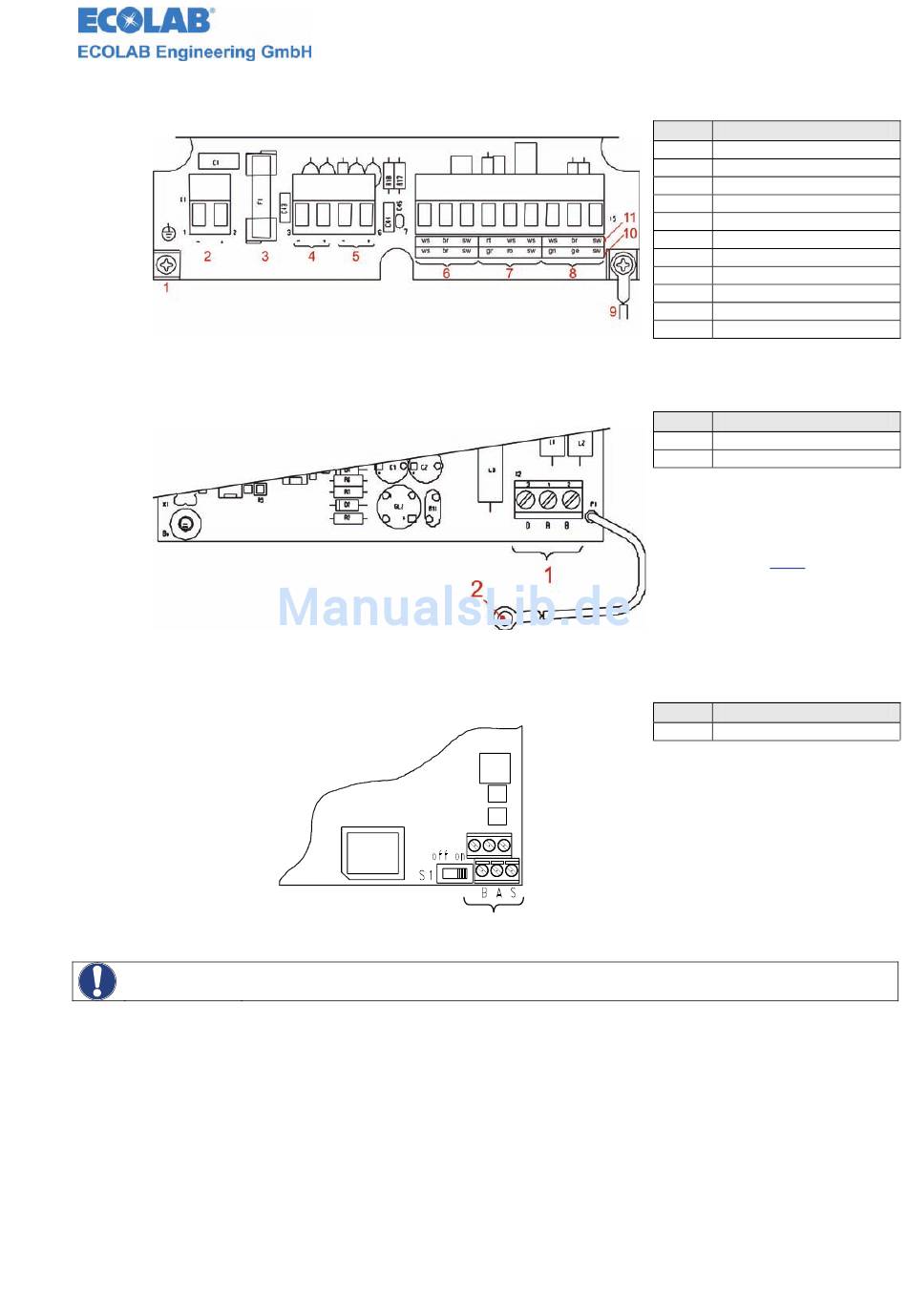

Klemmenbelegungsplan BASIS-Platine

Abb. 7.12
7.2.5

Klemmenbelegungsplan CIP-Modul

Abb. 7.13
7.2.6

Klemmenbelegungsplan PROFIBUS-Modul DPV1 und PA

Abb. 7.14
Der Schirm der Busanschlussleitung muss im
ACHTUNG
Busanschlussleitung im
Mit dem Schalter S1 kann ein BUS-Abschluss-Widerstand von 120 Ω zugeschaltet werden.
Das ist notwendig, wenn das
ist.
417101109_LMIT08.doc
1
LMIT 08 weitergeführt, muss der Schirm isoliert gebrückt werden.
LMIT 08 als letztes Gerät in der RS485 BUS-Leitung eingebaut
- 21 -
Pos. Bezeichnung
1 PE Anschluss
2
Hilfsenergie 24 V AC/DC
3 F1 T0,4 A
4 0/4...20mA Leitfähigkeit
5 0/4...20mA Temperatur
6 Geberspule
7 PT 100
8 Empfängerspule
9 Potentialausgleich
10 Extern
11 Intern
Pos. Bezeichnung
1
CIP-Steuersignale
2 Potentialausgleich
Die Anschlussmöglichkeiten
für das CIP-Modul sind
unter Kapitel
beschrieben.
Pos. Bezeichnung
1 PROFIBUS Anschluss
Der PROFIBUS-Anschluss
für das LMIT 08
einem T-Stück der
PROFIBUS-Leitung
abgezweigt.
Die max. Leitungslänge der
Stichleitung beträgt 1 m.
LMIT 08 isoliert geführt werden. Wird die
14.3
wird von
Rev. 3-01.10
