ECOLAB LMIT 08 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Bedienungsanleitung
Operating Instructions
Notice technique

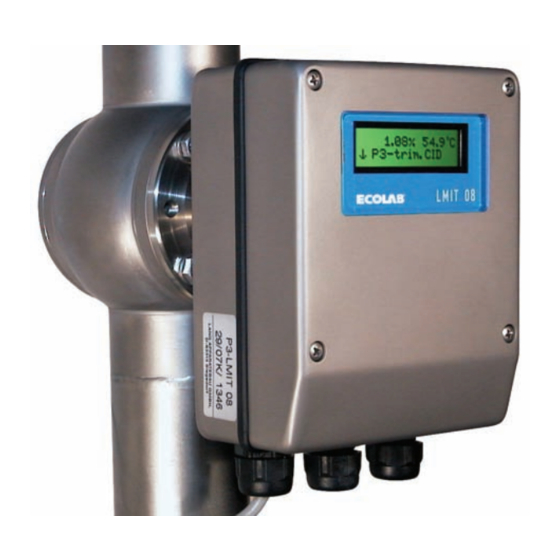

LMIT 08
Transmitter für elektrodenlose Leitfähigkeitsmessung
und Temperaturmessung
Transmitter for electrodeless conductivity measurement
and temperature measurement
Transmetteur pour le mesurage sans électrode de la conductivité
et de la température
417101109_LMIT08.doc
- 1 -
Rev. 3-01.10
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ECOLAB LMIT 08

Inhaltszusammenfassung für ECOLAB LMIT 08

  • Seite 1 Bedienungsanleitung Operating Instructions Notice technique LMIT 08 Transmitter für elektrodenlose Leitfähigkeitsmessung und Temperaturmessung Transmitter for electrodeless conductivity measurement and temperature measurement Transmetteur pour le mesurage sans électrode de la conductivité et de la température 417101109_LMIT08.doc - 1 - Rev. 3-01.10...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Allgemeines ............................8 Gewährleistungsumfang ............................8 Kontaktadresse / Hersteller ............................8 Sicherheitshinweise..........................9 Hervorhebungen ...............................9 Aufzählungen................................9 Lieferumfang ............................10 Installationshinweise ........................... 11 Aufbau ..............................12 Spannringversion..............................12 Flanschversion ...............................13 Funktionsbeschreibung ........................14 Geräteausführungen...............................14 6.1.1 BASIS-Ausführung..............................14 6.1.2 CIP-Ausführung ..............................15 6.1.3 PROFIBUS DPV1-Ausführung ..........................15 6.1.4 Pharma-Ausführung..............................16 Messprinzip ................................16 Anschluss .............................
  • Seite 3 Kalibrierfunktionen ..............................30 8.5.1 Funktionsauswahl im Kalibriermodus ........................30 8.5.2 Gefäßfaktor einstellen.............................31 8.5.2.1 Pharma-Ausführung ..................................31 8.5.3 Automatische TKα-Ermittlung..........................31 8.5.4 Kalibrierung Temperaturfühler ..........................32 8.5.5 Messzelle kalibrieren mit Referenzwiderstand......................32 Anzeigeauswahl im Modus "CIP Bereiche einstellen" ....................34 8.6.1 Auswahlmenü Bereiche ............................34 8.6.2 CIP-Bereich 1-4 einstellen ............................34 8.6.2.1 Messbereich Leitfähigkeit................................

  • Seite 8: Allgemeines

    Bei Reparaturen werden nur Original-Ersatzteile verwendet. Im Übrigen gelten die allgemeinen Garantie- und Leistungsbedingungen der ECOLAB-Engineering GmbH. Kontaktadresse / Hersteller ECOLAB-Engineering GmbH Raiffeisenstraße 7 D-83313 Siegsdorf Telefon (+49) 86 62 / 61 0 Telefax (+49) 86 62 / 61 2 35 eMail: engineering-mailbox@ecolab.com...

  • Seite 9: Sicherheitshinweise

    Sicherheitshinweise Der Leitfähigkeits- und Temperaturtransmitter LMIT 08 darf nur mit 24 V Gleich- oder Wechselspannung betrieben werden. Reparaturarbeiten dürfen nur am abgeschalteten und druckfreien Gerät durchgeführt werden. Dieses Messgerät ist gemäß EN 61010-1, Teil 1 gebaut und geprüft, und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.

  • Seite 10: Lieferumfang

    Lieferumfang Der Lieferumfang besteht aus: • Abb. 3.1 Temperaturtransmitter LMIT 08 • Abb. 3.2 Bedienungsanleitung Art. Nr. 417101109 417101109_LMIT08.doc - 10 - Rev. 3-01.10...

  • Seite 11: Installationshinweise

    Abb. 4.1 Die Strömung muss von unten nach oben erfolgen (siehe Abb. 4.1). Hierbei empfiehlt es sich, das Gehäuse des LMIT 08 so zu drehen, dass die elektrischen Anschlüsse nach unten zeigen. Abb. 4.2 Sollte der Transmitter in waagrecht verlaufenden Rohrleitungen installiert werden, muss der Einbau von unten erfolgen (siehe Abb.

  • Seite 12: Aufbau

    Aufbau Spannringversion Abb. 5.1 Pos. Bezeichnung Hilfsenergie 24 V AC/DC Stromausgänge 0(4)…20 mA LF + Temp. Transmitter mit integriertem Messwertgeber (Kompaktversion) zum Einbau in Rohrleitungen. Abb. 5.2 Pos. Bezeichnung Hilfsenergie 24 V AC/DC Stromausgänge 0(4)…20 mA LF + Temp. Potentialausgleich min. 1,5 mm² Transmitter mit separatem Messwertgeber (Wandaufbau) zum Einbau in Rohrleitungen.

  • Seite 13: Flanschversion

    Flanschversion Abb. 5.5 Pos. Bezeichnung Hilfsenergie 24 V AC/DC Stromausgänge 0(4)…20 mA LF + Temp. Transmitter mit integriertem Messwertgeber (Kompaktversion) zum Einbau in Rohrleitungen. Abb. 5.6 Pos. Bezeichnung Hilfsenergie 24 V AC/DC Stromausgänge 0(4)…20 mA LF + Temp. Potentialausgleich min. 1,5 mm² Transmitter mit separatem Messwertgeber (Wandaufbau) zum Einbau in Rohrleitungen.

  • Seite 14: Funktionsbeschreibung

    Messbereiche: 5 Leitfähigkeits-Messbereiche: 0...200 µS/cm bis 0...2 S/cm • 3-Konzentrations-Messbereiche: (0...5 Gew. %) für Standard-Reinigungsprodukte (NaOH, HNO • über 30 Konzentrations-Messbereiche (0...5 Gew. %) für Ecolab-Produkte (z.B. P3-horolith) • automatische Messbereichsumschaltung zwischen: 2 mS/cm, 20 mS/cm, 200 mS/cm, 2 S/cm •...

  • Seite 15: Cip-Ausführung

    6.1.2 CIP-Ausführung Der Leitfähigkeits-/Temperaturtransmitter LMIT 08 beinhaltet in der Ausführung "CIP" alle für die Phasentrennung von leitfähigen Medien notwendigen Funktionen. Geräteausführungen: Kompaktgerät mit integriertem Messwertgeber zum Rohreinbau Wandaufbaugerät mit separatem Messwertgeber zum Rohreinbau Die CIP-Ausführung enthält alle Möglichkeiten der BASIS-Ausführung, zusätzlich dazu: •...

  • Seite 16: Pharma-Ausführung

    6.1.4 Pharma-Ausführung Der Leitfähigkeits-/Temperaturtransmitter LMIT 08 beinhaltet in der Ausführung "Pharma" alle Funktionen der Basis- und CIP-Ausführung. Geräteausführungen: Kompaktgerät mit integriertem Messwertgeber zum Rohreinbau Wandaufbaugerät mit separatem Messwertgeber zum Rohreinbau Besonderheit: Ein optimiertes Sensorsystem steigert die Messgenauigkeit im untersten µS-Messbereich gegenüber dem Standardgerät.

  • Seite 17: Anschluss

    Anschluss Mechanische Anschlüsse Abb. 7.1 Kompaktversion Rohreinbau Spannringbefestigung Abb. 7.2 Wandaufbau Abb. 7.3 Kompaktversion Rohreinbau Flanschbefestigung Abb. 7.4 Typ: Durchflussarmatur (DIN 11850) Material: 1.4404, Dichtung EPDM Abb. 7.5 Typ: Anschweißring zum Tankwandeinbau Material: 1.4404, Dichung EPDM Abb. 7.6 Typ: Anschweißring zum Einbau in Rohrleitungen Material: 1.4404,Dichtung EPDM 417101109_LMIT08.doc...

  • Seite 18: Transmitter Mit Integriertem Messwertgeber (Kompaktversion)

    Abb. 7.7 Typ: Anschweißflansch zum Tankwandeinbau Material: 1.4404, Dichtung EPDM Abb. 7.8 Typ: Durchflußarmatur Material: 1.4404,Dichtung EPDM 7.1.1 Transmitter mit integriertem Messwertgeber (Kompaktversion) Die Querbohrung der Messkalotte ist grundsätzlich parallel zur Rohrachse, d.h. in Fließrichtung des Mediums auszurichten. ACHTUNG Abweichungen können zu Verfälschungen der Messwerte führen (Wirbelbildung). Eine Kontrolle der Einbaulage ist anhand von Markierungskerben auf der Messkalotte möglich.

  • Seite 19: Transmitter Mit Separatem Messwertgeber (Wandaufbauversion)

    7.1.2 Transmitter mit separatem Messwertgeber (Wandaufbauversion) Der Transmitter ist für Wandbefestigung geeignet. Die Befestigung erfolgt mit zwei Schrauben. Die Querbohrung der Messkalotte ist grundsätzlich parallel zur Rohrachse, d.h. in Fließrichtung des Mediums auszurichten. Abweichungen können zu Verfälschungen der Messwerte führen (Wirbelbildung). Eine ACHTUNG Kontrolle der Einbaulage ist anhand von Markierungskerben auf der Messkalotte möglich.

  • Seite 20: Elektrischer Anschluss

    2) Leitungen zueinander verdrillt (schwarz/rot) 7.2.1 Hilfsenergie Anschluss Nach EN 60204 Abschnitt 8 ist am LMIT 08 neben den Anschlüssen für die Versorgungsspannung X1/1, 2 auch ein Anschluss für den Schutzleiter vorhanden. Beim Transmitter in Wandaufbau-Ausführung kann der am Befestigungsflansch vorhandene Anschluss für den Potentialausgleich auch zum Anschluss des Schutzleiters verwendet...

  • Seite 21: Klemmenbelegungsplan Basis-Platine

    7.2.6 Klemmenbelegungsplan PROFIBUS-Modul DPV1 und PA Abb. 7.14 Pos. Bezeichnung PROFIBUS Anschluss Der PROFIBUS-Anschluss für das LMIT 08 wird von einem T-Stück der PROFIBUS-Leitung abgezweigt. Die max. Leitungslänge der Stichleitung beträgt 1 m. Der Schirm der Busanschlussleitung muss im LMIT 08 isoliert geführt werden.

  • Seite 22: Anschluss

    Anschluss Abb. 8.1 Pos. Bezeichnung LC Display Kontrasteinstellung für Display Programmspeicher Übergangsstecker für CIP- bzw. PROFIBUS-Modul Bedientasten Pos. Symbol Funktion NEXT Anwahl der Bedienungsebenen Angezeigten Wert nach oben verändern Anwahl eines Untermenüs Angezeigten Wert nach unten verändern Anwahl eines Untermenüs Bestätigung einer Eingabe SEL/ Abspeichern des angezeigten...

  • Seite 23: Anzeige Der Unkompensierten Leitfähigkeit

    8.2.3 Anzeige der unkompensierten Leitfähigkeit Abb. 8.4 Mit der SEL-Taste kann die unkompensierte d.h. die tatsächlich gemessene Leitfähigkeit zur Anzeige gebracht werden. Der Stromausgangswert für die Leitfähigkeit ändert sich ebenfalls bezogen auf den HINWEIS unkompensierten LF-Wert. 8.2.4 TKα- und Referenztemperatur-Anzeige (nur in den Leitfähigkeits-Messbereichen) Abb.

  • Seite 24: Anzeigen In Der Konfigurationsebene

    8.4.1 Anzeigen in der Konfigurationsebene Abb. 8.9 Die Menüpunkte werden mit den Pfeiltasten angewählt und mit der SEL-Taste aktiviert. 8.4.2 Konfiguration abfragen 8.4.2.1 Messbereichsabfrage Abb. 8.10 8.4.2.2 Stromausgangssignal-zuordnung für Leitfähigkeit bzw. Konzentration Abb. 8.11 8.4.2.3 Temperaturkoeffizient (nur in den LF-Mess-bereichen) Abb.

  • Seite 25: Geräte-Nr.-Abfrage

    8.4.2.6 Geräte-Nr.-Abfrage Abb. 8.15 8.4.3 Konfiguration ändern 8.4.3.1 Codezahlschutz Abb. 8.16 Der Zugriff auf die Konfiguration des Gerätes wird bei richtiger Eingabe der Codezahl freigegeben. Zur Inaktivierung des Codezahlschutzes muss ebenfalls die richtige Codezahl eingegeben werden. Ab Werk ist der Codezahlschutz nicht aktiviert. Bei erstmaliger Aktivierung des Codezahlschutzes kann die Codezahl zwischen 001 und 999 frei gewählt werden.

  • Seite 26: Messbereich Ändern

    8.4.3.2 Messbereich ändern Abb. 8.18 Wird die Funktion "Messbereich ändern" aufgerufen, erscheint das abgebildete Menü. Abhängig davon, ob vorher ein Leitfähigkeits- oder Produkt-Messbereich eingestellt war, wird dieser in der zweiten Zeile angezeigt. Mit den Pfeiltasten wird zwischen Konzentrations- und LF-Messung gewählt. Mit der SEL-Taste wird eine der nachfolgenden Funktionen aufgerufen. 8.4.3.2.1 Ändern des Leitfähigkeits-Messbereiches Abb.

  • Seite 27: Zuordnung Des Lf-Stromausgangssignales Ändern (Nullpunktunterdrückung Und Messbereichsspreizung)

    8.4.3.5 Zuordnung des LF-Stromausgangssignales ändern (Nullpunktunterdrückung und Messbereichsspreizung) Der Transmitter LMIT 08 wurde so konzipiert, dass in der Standardeinstellung dem Stromausgangssignal 0(4)...20 mA der Messbereichsanfangs- und endwert zugeordnet sind. Darüber hinaus ist die Möglichkeit gegeben, eine optimale Bereichsspreizung und Nullpunktunterdrückung entsprechend der Messaufgabe durchzuführen. Dies kann nötig sein, wenn beispielsweise geringe Messsignaländerungen mit einer großen Auflösung erfasst...

  • Seite 28: Bei Konzentrationsmessung

    Einstellgrenzen: - Nullpunkt: 0...50 °C - SPAN: 50...150 °C 8.4.3.7 Gerätenummer ändern Abb. 8.28 Jedem LMIT 08 kann eine dreistellige individuelle Gerätenummer zugeordnet werden. Einstellbereich: 1...999, bzw. --- falls keine Gerätenummer zugeordnet werden soll. 417101109_LMIT08.doc - 28 - Rev. 3-01.10...

  • Seite 29: Konfigurationswerte Ausdrucken

    8.4.4 Konfigurationswerte ausdrucken Abb. 8.29 Die Druckerschnittstelle RS232 erlaubt den Ausdruck von Konfigurations- und Parametrierdaten. Eine Online-Protokollierung von Leitfähigkeits- und Temperaturwerten ist nicht möglich. Falls der Ausdruck nicht korrekt erfolgt, Druckeranschluss und Druckerstatus (online) überprüfen. Schnittstellenparameter: Baudrate 9600 Parität keine Datenbits Stopbit Protokoll...

  • Seite 30: Werkseitige Einstellung

    8.4.5.1 Werkseitige Einstellung • LF-Messbereich: 0..200 mS/cm • Referenztemperatur: 20°C • Tkα: 2,0 %K • Stromausgang LF: 4...20 mA, entspricht 0...200 mS/cm • Stromausgang Temperatur: 4...20 mA, entspricht 0...100°C • Gerätenummer: - - - • CIP 1 (Standardgerät): 0...200 mS/cm, Tkα: 2,0 %/K 4...20 mA, entspricht 0...200 mS/cm •...

  • Seite 31: Gefäßfaktor Einstellen

    Der Gefäßfaktor ist ein Maß für die Beeinflussung der Zellenkonstante der Messzelle durch die Einbausituation. Der Gefäßfaktor erlaubt eine Anpassung der LMIT 08-Kalibrierung an die verschiedenen Einbausituationen. Die untenstehende Tabelle zeigt die notwendigen Gefäßfaktoren für Tankeinbau- und Durchflussarmaturen, die mit dem LMIT 08 ausgeliefert werden. Abb. 8.33 Armatur Gefäßfaktor Tankeinbau 1,000...

  • Seite 32: Kalibrierung Temperaturfühler

    Abb. 8.38 Bei Auftreten eines Fehlers: Abb. 8.39 8.5.5 Messzelle kalibrieren mit Referenzwiderstand Der Leitfähigkeits-/Temperaturtransmitter LMIT 08 ist ab Werk mit der mitgelieferten Messzelle kalibriert. Sollte nach einem Austausch des Messwertgebers eine Neukalibrierung nötig sein, wird wie folgt vorgegangen: •...
  • Seite 33 Kalibriervorganges wird für 1 sec. die Meldung "Kalibrierung OK" ausgegeben und dann auf den nächsten Kalibrierwert weitergeschaltet. Abb. 8.42 Um die Messgenauigkeit des LMIT 08 zu gewährleisten, müssen die Schleifenwiderstände HINWEIS eine Genauigkeit von mindestens 0,2 % aufweisen. Dies ist bei dem als Zubehör erhältlichen LF-Simulator (289190 und 289191) gewährleistet.

  • Seite 34: Anzeigeauswahl Im Modus "Cip Bereiche Einstellen

    Anzeigeauswahl im Modus "CIP Bereiche einstellen" 8.6.1 Auswahlmenü Bereiche Abb. 8.44 Konfigurationsbeispiel: Bereich Nr.: Messbereich Stromausgang TKα CIP 1 0...2 mS/cm 2,30%K 0...20 mA = 0...1 mS/cm CIP 2 0...5 Gew. % P3-mip flüssig ---------- 0...20 mA = 0...2 Gewicht / % CIP 3 0...5 Gew.

  • Seite 35: Messbereich Konzentration

    8.6.2.2 Messbereich Konzentration Abb. 8.46 PROFIBUS einstellen Abb. 8.47 Für weitere Informationen, siehe die zusätzliche Betriebsanleitung inkl. Diskette mit GSD- HINWEIS Datei und Hantierungsbaustein für Siemens SPS. 417101109_LMIT08.doc - 35 - Rev. 3-01.10...

  • Seite 36: Wartung

    Das Messgerät ist gegen Störeinflüsse entsprechend den NAMUR-Empfehlungen NE21 geschützt. Wartungsarbeiten Die Wartungsarbeit am LMIT 08 besteht im Wesentlichen darin, in gewissen Abständen die Querbohrung der Messkalotte auf Ablagerungen zu überprüfen, und falls erforderlich zu reinigen. Die elektrische Prüfung des...

  • Seite 37: Störungsüberprüfung

    Störungsüberprüfung FEHLER-SYMPTHOM URSACHE/STÖRUNG BEHEBUNG Prüfen, ob die Display leuchtet nicht, keine Versorgungsspannung vorhanden „Keine Anzeige“ Versorgungsspannung bzw. ist, bzw. prüfen ob die Sicherung defekt Feinsicherung in Ordnung ist, ggf. Sicherung austauschen Luftblasen am Einbauort der Einbauort der Messzelle auf Messzelle ungenügende Luftblasen bzw.

  • Seite 38: Ersatzteil Stückliste

    Dichteinsatz für Kabel ø 6,5 - 4,0 "gelb" 417804027 CIP-Platine 289152 Platine PROFIBUS-DPV1 289156 Platine PROFIBUS-PA 289158 Fenster bedruckt LMIT 08 38910101 Standardmesszellen können nicht mit Pharmageräten und Pharmamesszellen können ACHTUNG nicht mit Standardgeräten kombiniert werden. 417101109_LMIT08.doc - 38 - Rev. 3-01.10...

  • Seite 39: Messstellenaufbau Im Bypass

    415501232 Spannringsatz, 1.4404 415501231 Durchflussgehäuse mit Flanschbefestigung, 1.4404 Gehäuse mit 2 Anschlusssystemen eine Seite für Anschluss des LMIT 08 Messwertgebers, andere Seite mit lösbarem Blindflansch DN 40 da 41 x 1,5 (AD x S) 415501261 DN 50 da 53 x 1,5 (AD x S)

  • Seite 40: Technische Daten

    Standardprodukt-Messbereiche: NaOH = 0 ... 5 Gew. % / HNO = 0 ... 5 Gew. % / H 0 ... 5 Gew. % Ecolab Reinigungs- / Desinfektions- 0 ... 5 Gew. % Produkt-Messbereiche: Messbereichswahl: über Tastatur im Gerät (bei "CIP-Ausführung auch über 24 V Steuersignale) (bei PROFIBUS-Ausführung auch über PROFIBUS DPV1/DP-Protokoll).

  • Seite 41: Verwendete Größen Und Einheiten

    Stromversorgung Versorgungsspannung: 24 V AC oder DC Toleranz: +/- 15 % Leistungsaufnahme: ca. 6 VA Absicherung: 5 x 20 mm Feinsicherung 400 mA, träge Elektrischer Anschluss: steckbare Schraubklemmen Umgebungsbedingungen Zulässige Umgebungstemperatur: 0 ... 50°C Einfluss Umgebungstemperatur: < 0,2 % / 10 K innerhalb des zulässigen Bereiches Einfluss Versorgungsspannung: <...

  • Seite 42: Anhang

    Anhang 14.1 Anwendungsbeispiele 14.1.1 Phasentrennung in CIP-Anlagen Abb. 14.1 Pos. Bezeichnung Nachspülung Säure Lauge Vorspülung CIP-Vorlauf SPS Regler CIP-Rücklauf Frischwasser Kanal 14.1.2 Konzentrationsüberwachung Abb. 14.2 Pos. Bezeichnung Reinigungslösung SPS oder PR01 417101109_LMIT08.doc - 42 - Rev. 3-01.10...

  • Seite 43: Diagramme

    14.2 Diagramme 14.2.1 Spezifische Leitfähigkeit Spez. Leitfähigkeit æ verschiedener Elektrolytlösungen in Abhängigkeit von der Konzentration bei 20 °C 1000 NaOH NaOH NaCl NaCl 0.6 0.8 1 Konzentration in [Gew. %] 14.2.2 Temperaturkoeffizienten Zusammenhang zwischen den Temperaturkoeffizenten bei verschiedenen Elektrolytlösungen (Referenztemperatur 20 °C) NaCl NaCl NaOH...

  • Seite 44: Zulässiger Betriebsdruck Der Messzelle

    Zusammenhang zwischen den Temperaturkoeffizienten bei den Referenztemperaturen 0 °C und 25 °C bezogen auf 20 °C. TK- α (0 TK- α (0 TK- α (25 TK- α (25 Temperaturkoeffizent α (20 °C) in [% / K] 14.2.3 Zulässiger Betriebsdruck der Messzelle Betriebstemperatur in [°C] HINWEIS Im Grenzbereich um 140 °C ist nur kurzzeitiger Betrieb zulässig.

  • Seite 45: Anschlussplan Cip

    14.3 Anschlussplan CIP 14.3.1 Beispiel für Signaleingang mit Relais 14.3.2 Beispiel für Signaleingang mit Optokoppler 417101109_LMIT08.doc - 45 - Rev. 3-01.10...

  • Seite 46: Prinzipschaltbild Kompaktgerät

    14.3.3 Prinzipschaltbild Kompaktgerät 14.3.4 Prinzipschaltbild mit separatem Messwertgeber 417101109_LMIT08.doc - 46 - Rev. 3-01.10...

  • Seite 47: Anschlüsse Im Verbund

    14.3.5 Anschlüsse im Verbund Um Querströme zwischen Leitfähigkeits- und Temperatur-Stromausgang zu vermeiden, müssen speicherprogrammierbare Steuerungen, Schreiber oder dergleichen, deren HINWEIS Minuseingänge untereinander verbunden sind, an letzter Stelle der Stromschleife eingefügt werden! Es dürfen in keinem Fall Strom-Schnittstellenkarten 4...20 mA zum Einsatz kommen, die eine ACHTUNG Spannung zur Versorgung von Zweidraht-Transmittern ausgeben! (Gefahr der Zerstörung der Stromausgänge am...

  • Seite 48: Bedienschema

    14.5 Bedienschema abfragen: siehe 8.4.2 ändern: siehe 8.4.3 ausdrucken: siehe 8.4.4 zurücksetzen : siehe 8.4.5 zurück zur Messebene Gefäßfaktor: siehe 8.5.2 TKα automatisch: siehe 8.5.3 Temperaturfühler: siehe 8.5.4 mit Widerstand : siehe 8.5.5 zurück zur Messebene Adresse einstellen: siehe Bereich 1-4 siehe 8.6.2 zurück zur Messebene zurück zur Messebene...

  • Seite 49: Konformitätserklärung

    EG-Konformitätserklärung 417101109_LMIT08.doc - 49 - Rev. 3-01.10...

  • Seite 91: Declaration Of Conformity

    Declaration of Conformity 417101109_LMIT08.doc - 91 - Rev. 3-01.10...
