6.1.4 Pharma-Ausführung
Der Leitfähigkeits-/Temperaturtransmitter
Funktionen der Basis- und CIP-Ausführung.
Geräteausführungen:
I Kompaktgerät mit integriertem Messwertgeber zum Rohreinbau
II Wandaufbaugerät mit separatem Messwertgeber zum Rohreinbau
Besonderheit:
Ein optimiertes Sensorsystem steigert die Messgenauigkeit im untersten µS-Messbereich
gegenüber dem Standardgerät.
Damit ist dieses Gerät prädestiniert für den Einsatz zur Phasentrennung in WFI-
Anwendungen. (In einem Messbereich von 0...40 µS/cm = 0/4...20 mA wird eine Genauigkeit
von ± 1 µS/cm und eine Auflösung von 0,125 µS/cm erreicht.)
•
Kompaktausführung (Transmitter mit integriertem Messwertgeber)
- Art. Nr.-189166, Spannringbefestigung
•
Wandaufbauversion (Transmitter mit separatem Messwertgeber, Leitungslänge 5 m)
- Art. Nr.-189167, Spannringbefestigung
6.2

Messprinzip

Der Leitfähigkeitstransmitter
Messprinzip.
Dabei induziert eine als Spannungswandler geschaltete Ringkernspule in einer Leiterschleife,
die durch die zu messende Flüssigkeit gebildet wird, einen der elektrischen Leitfähigkeit direkt
proportionalen Wechselstrom.
Eine zweite, in der Leiterschleife liegende Ringkernspule liefert, als Präzisions-Stromwandler
geschaltet, einen Bruchteil dieses Wechselstromes als Eingangssignal an einen
nachgeordneten Messverstärker.

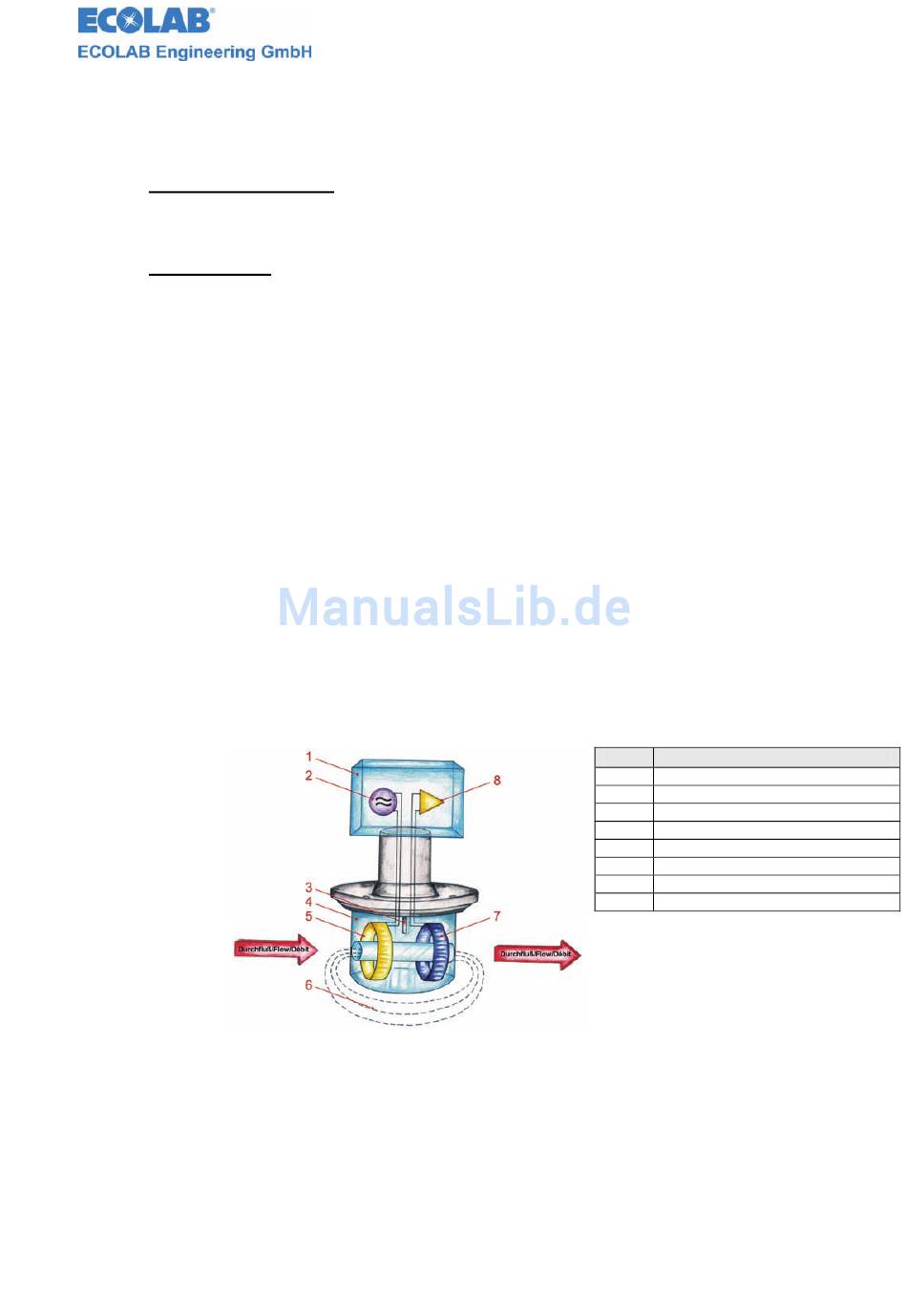

Abb. 6.1
Der Mikroprozessor im
Produktkurven die gemessenen Leitfähigkeitswerte in Gew. %-Konzentration um.
Ein Temperaturfühler erfasst laufend die Messgut-Temperatur. Die gemessenen Werte
dienen zur Kompensation der temperaturabhängigen Leitfähigkeitsänderung des Messgutes
(der Flüssigkeit).
Alle Schaltungsteile werden durch den Mikroprozessor zyklisch überwacht, um ein
Höchstmaß an Sicherheit zu gewährleisten.
Die verwendeten Bauteile sind unter extremsten Einsatzbedingungen getestet. Störeinflüsse
werden durch konsequente Filterung aller Ein- und Ausgänge eliminiert.
417101109_LMIT08.doc
LMIT 08
LMIT 08 arbeitet nach dem elektrodenlosen, induktiven
LMIT 08 rechnet über die im Datenspeicher hinterlegten
- 16 -
beinhaltet in der Ausführung "Pharma" alle
Pos. Bezeichnung
1 Transmittergehäuse
2 Oszillator
3 Temperaturfühler PT 100
4 Sondenkörper
5
Geberspule
6 Induzierter Strom
7 Empfängerspule
8 Verstärker
