Pos. Symbol
1
•
Anschlussnippel Gasschlauch am Anschlussnippel G¼" verschrauben.
5.7.2.2

Einstellung Schutzgasmenge

Elektrischer Schlag!
Bei Einstellung der Schutzgasmenge stehen am Schweißbrenner Leerlaufspannung
oder ggf. Hochspannungszündimpulse an, die bei Berührung zu Stromschlägen und
Verbrennungen führen können.
•
Schweißbrenner während des Einstellvorgangs elektrisch isoliert gegenüber Mensch, Tier
oder Sachgegenständen halten.
Falsche Schutzgaseinstellungen!
•
Sowohl eine zu geringe, als auch eine zu hohe Schutzgaseinstellung kann Luft ans
Schweißbad bringen und in der Folge zu Porenbildung führen.
•
Schutzgasmenge entsprechend der Schweißaufgabe anpassen!
Faustregel zur Gasdurchflussmenge:
Durchmesser in mm der Gasdüse entspricht l/min Gasdurchfluss.
Beispiel: 7 mm Gasdüse entsprechen 7 l/min Gasdurchfluss.
•
Brennertaster betätigen und Schutzgasmenge am Flowmeter des Druckminderers einstellen.
099-002058-EW500
26.11.2015
Beschreibung 0

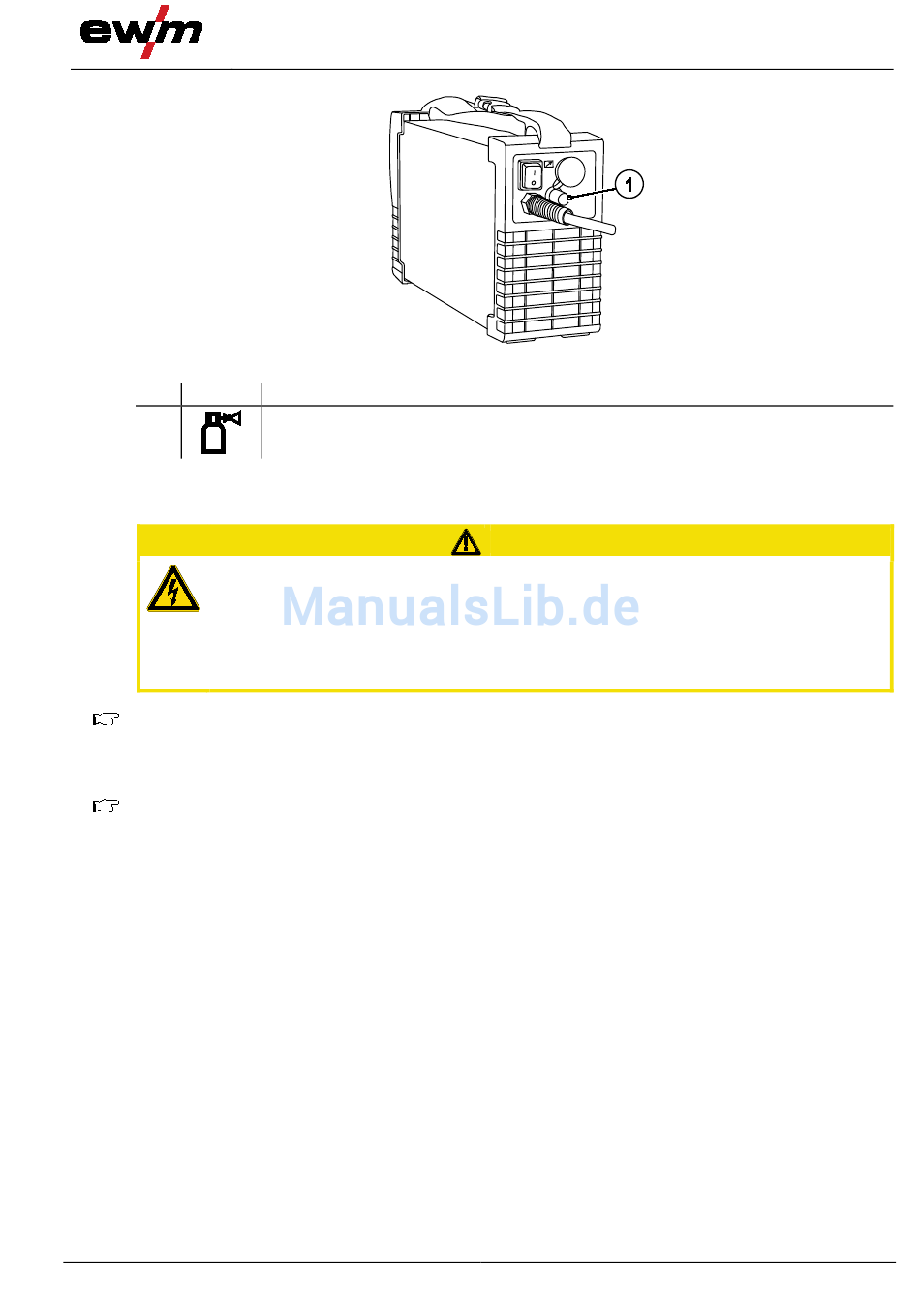

Anschlussnippel G¼"
Schutzgasanschluss vom Druckminderer
Aufbau und Funktion
Abbildung 5-5
VORSICHT
WIG-Schweißen
25
