Busch-Wächter
Pos: 29 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/2. Ebene/A - F/Erfassungsbereiche @ 19\mod_1320393658466_1.docx @ 109557 @ 2 @ 1
4.5 E rfa s s ungs bereic he
Pos: 30 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/3. Ebene/U - Z/Übersicht der Erfassungsbereiche @ 18\mod_1308563903037_1.docx @ 106964 @ 3 @ 1
4.5.1 Übers ic ht der E rfa s s ungs bereic he
Pos: 31 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Erfassungsbereiche/Waechter/Erfassungsbereiche - 6810-21x @ 23\mod_1333099991752_1.docx @ 207374 @ 3 @ 1
Erfassungsbereich für Typ:
• 6810-21x-101 ...
• 6800-xxx-104 ... (Selectlinse)
• 6800-xxx-104 M ... (Multilinse)
• 6800-3x-102 C ... (Kombilinse)

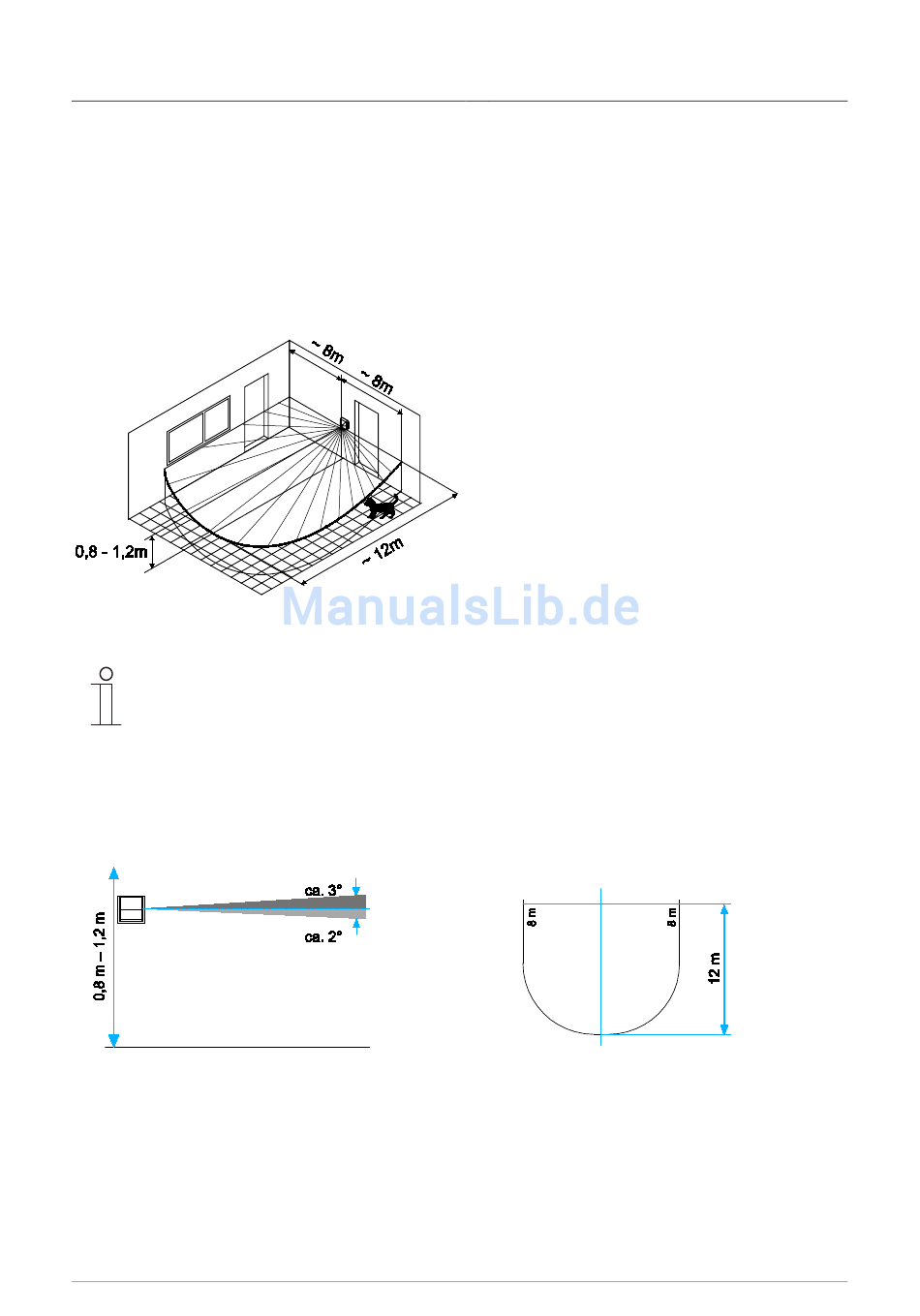

Abb. 1: Erfassungsbereich
Hinweis
Die Montagehöhe darf 1,2 m nicht überschreiten.
4.5.2 E rfa s s ungs ebenen und E rfas s ungs bereic he;
Abb. 2: Erfassungsebene und Erfassungsbereich Selectlinse
| 1373-1-7858
Funktion
— 8 —
