Bedienung

Pos: 56 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M - O/Manuelle Einstellmöglichkeiten @ 18\mod_1308565137069_1.docx @ 106988 @ 2 @ 1
7.1 Manuelle E ins tellmöglic hk eiten
Pos: 57 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Manuelle Einstellmöglichkeiten/Waechter/Manuelle Einstellmöglichkeiten - 6810-21x @ 18\mod_1308565193975_1.docx @ 106996 @ 34434444 @ 1
7.1.1 T y p 6810-21x -101 . . .
7.1.1. 1 W erk s eins tellung
Ab Werk ist dieser UP-Sensor auf die folgenden Werte eingestellt (Einstellrad auf der Rückseite des Gerätes):

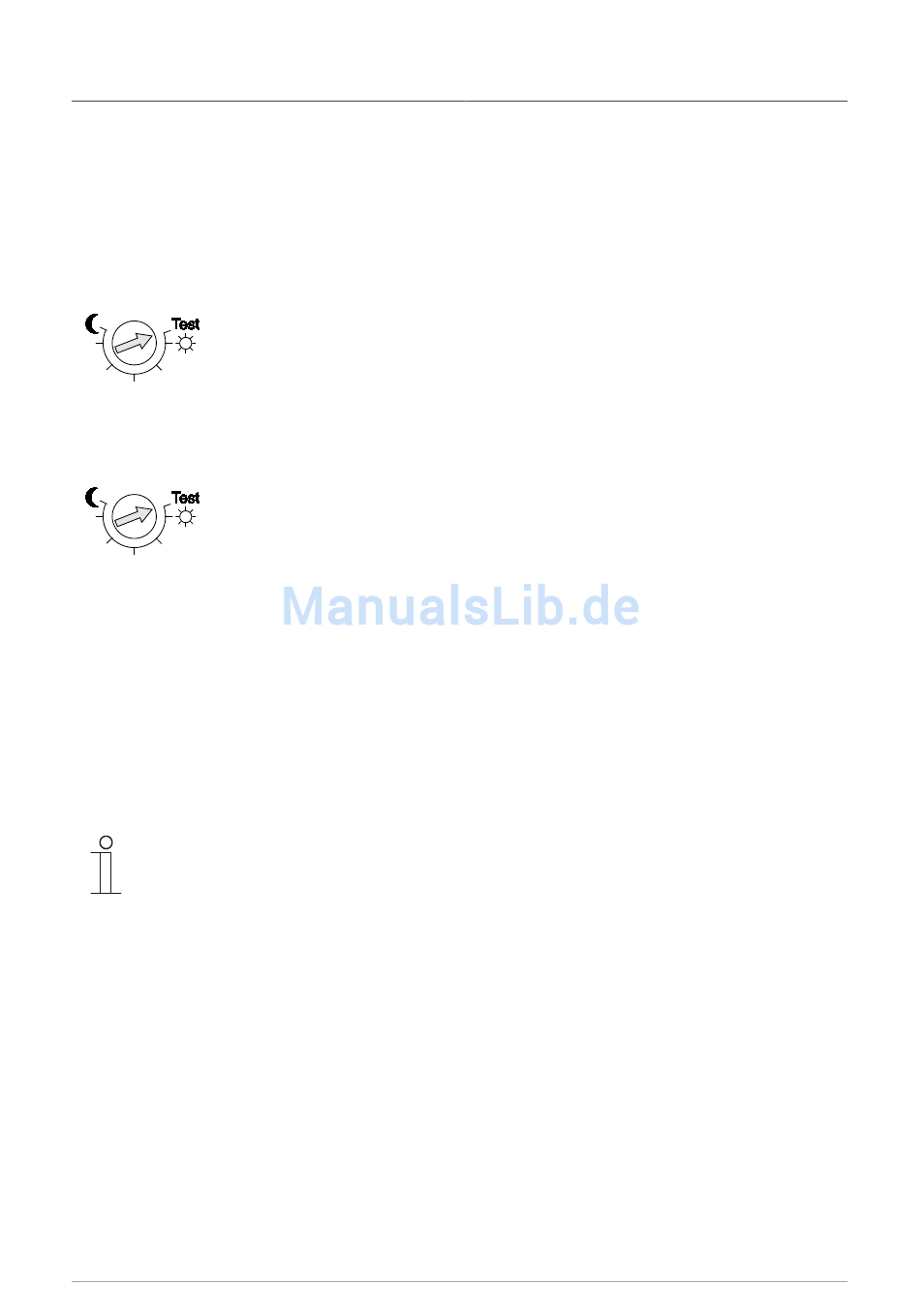

Abb. 9: Ansprechschwelle/Test
7.1.1. 2 A ns prec hs c hwelle
Abb. 10: Ansprechschwelle
Der integrierte Dämmerungssensor reguliert die Ansprechschwelle (Lichtempfindlichkeit), ab der die Erfassung
aktiviert wird. Stellen Sie die Ansprechschwelle nach den folgenden Punkten ein:
– Symbol „Mond": Schaltung nur bei Dunkelheit.
– Symbol „Sonne": Schaltung bei jeder Helligkeit.
– Stellung zwischen beiden Symbolen: Ermitteln Sie eine Einstellung durch Probieren, bis die gewünschte
Ansprechschwelle erreicht ist.
– Gehen Sie vor dem Sensor auf und ab, bis der UP-Sensor auslöst. Bleiben Sie so lange stehen, bis die
Verbraucher ausgeschaltet sind. Bestätigen Sie bei Bedarf die Testergebnisse durch nochmaliges
Probegehen.
– Stellung „Test": Schaltung bei jeder Helligkeit, da der Dämmerungssensor deaktiviert ist.
Hinweis e
• Wird die Teststellung verlassen, schaltet das Gerät nach einem Selbsttest von 80 Sekunden.
• Bei starkem Infrarot-Signal kann es zu leichten Abweichungen bezüglich der
Ausschaltverzögerung kommen.
• Bei jeder erneuten Bewegung im Erfassungsbereich, die während des Ablaufs der
Ausschaltverzögerung auftritt, wird die Zeit neu aktiviert.
