Busch-Wächter
Pos: 42 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/2. Ebene/M - O/Montage @ 18\mod_1302615960458_1.docx @ 103423 @ 2 @ 1
5.3

Montage

Pos: 43 /DinA4 - Anleitungen Online/Inhalt/Waechter/Module UP-Waechter/Montageort UP-Sensoren @ 20\mod_1326103074619_1.docx @ 136642 @ @ 1
• Der UP-Sensor darf nicht durch feste oder bewegliche Gegenstände verdeckt werden
• Halten Sie zur Vermeidung von Fehlschaltungen einen Mindestabstand von 2 m zu Leuchten ein.
• Führen Sie die Montage seitlich zur Gehrichtung durch, um die optimale Funktionalität zu erreichen.
Pos: 44 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/3. Ebene/A - F/Adapter @ 20\mod_1326107770221_1.docx @ 136713 @ 3 @ 1
5.3.1 A dapter
Pos: 45 /DinA4 - Anleitungen Online/Inhalt/Waechter/Module UP-Waechter/Adapter UP-Sensoren @ 20\mod_1326107333858_1.docx @ 136683 @ @ 1
Für die notwendige Einstellung der Betriebsparameter verwenden Sie den beiliegenden Adapter. Dies erleichtert die
Handhabung.
1. Stecken Sie den Adapter zwischen den schwarzen Stecksockel am UP-Einsatz und den Steckern auf der
Rückseite des Sensorteiles.
– Das Abziehen / Aufstecken des Adapters kann unter Betriebsspannung erfolgen.
2. Führen Sie die Einstellung des Sensors durch, siehe Kapitel „Manuelle Einstellmöglichkeiten" auf Seite 15".
3. Ziehen Sie den Adapter wieder ab.
Pos: 46 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/3. Ebene/M - O/Montage @ 20\mod_1326107432324_1.docx @ 136693 @ 3 @ 1
5.3.2 Montage
Pos: 47 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Montage/Waechter/Montage - 6810-21x @ 18\mod_1308558905948_1.docx @ 106826 @ @ 1

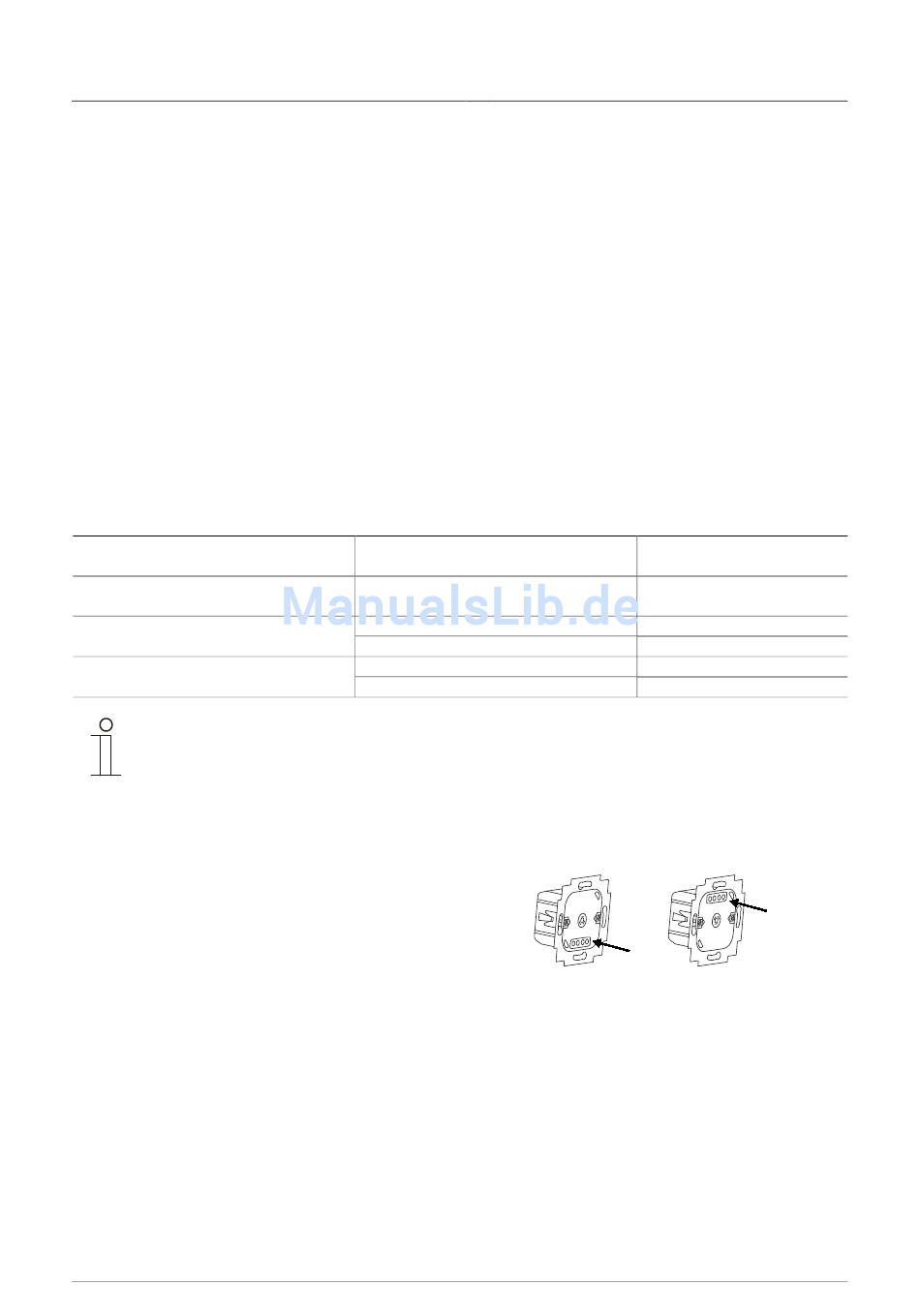

Einbaulage der Anschlussklemmen an den UP-Einsätzen:
UP -S ens or T yp
6810-21x-101 ...
6800-xxx-104 ...
6800-7x-104(M) ...
6800-xxx-103M .../104(M) ...
Hinweis
Die Mittelstellung des Schiebeschalters (Abb. 5, Pos. 3) kann durch eine beigelegte Schraube auf
der Rückseite des Gerätes gegen unbefugtes Verstellen (z.B. bei der Anwendung in Hotels und
Verwaltungsbauten) gesichert werden.
Zur Montage führen Sie die folgenden Schritte durch:
1. Entfernen Sie nach dem Beenden der Einstellarbeiten den Adapter.
2. Stellen Sie sicher, dass sich die Anschlussklemmen des
UP-Einsatzes in der UP-Dose in der richtigen Lage
befinden, siehe Tabelle.
3. Stecken Sie den Sensor (Abb. 5, Pos. 2), und den Abdeckrahmen (Abb. 5, Pos. 4) auf den UP-Einsatz auf
und rasten Sie ihn ein.
– Achten Sie darauf, dass der rückseitige Steckanschluss nicht verkantet.
– Sollte die Montage erschwert sein, prüfen sie, ob sich an den Einrastöffnungen des UP-Einsatzes ein
Grat gebildet hat und entfernen ihn.
Pos: 48 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ @ 1
| 1373-1-7858
Monta gehöhe E ins a tzgebiet
0,8 – 1,2 m
0,8 – 1,2 m (Treppenhaus)
2,0 – 2,5 m (Raumüberwachung)
0,8 – 1,2 m (Treppenhaus)
2,0 – 2,5 m (Raumüberwachung)
Abb. 7:
Montage / Installation
E inba ula ge der
A ns c hlus s s k lemmen
Unten
Oben
Oben
Unten
Unten
Einbaulage Anschlussklemmen
