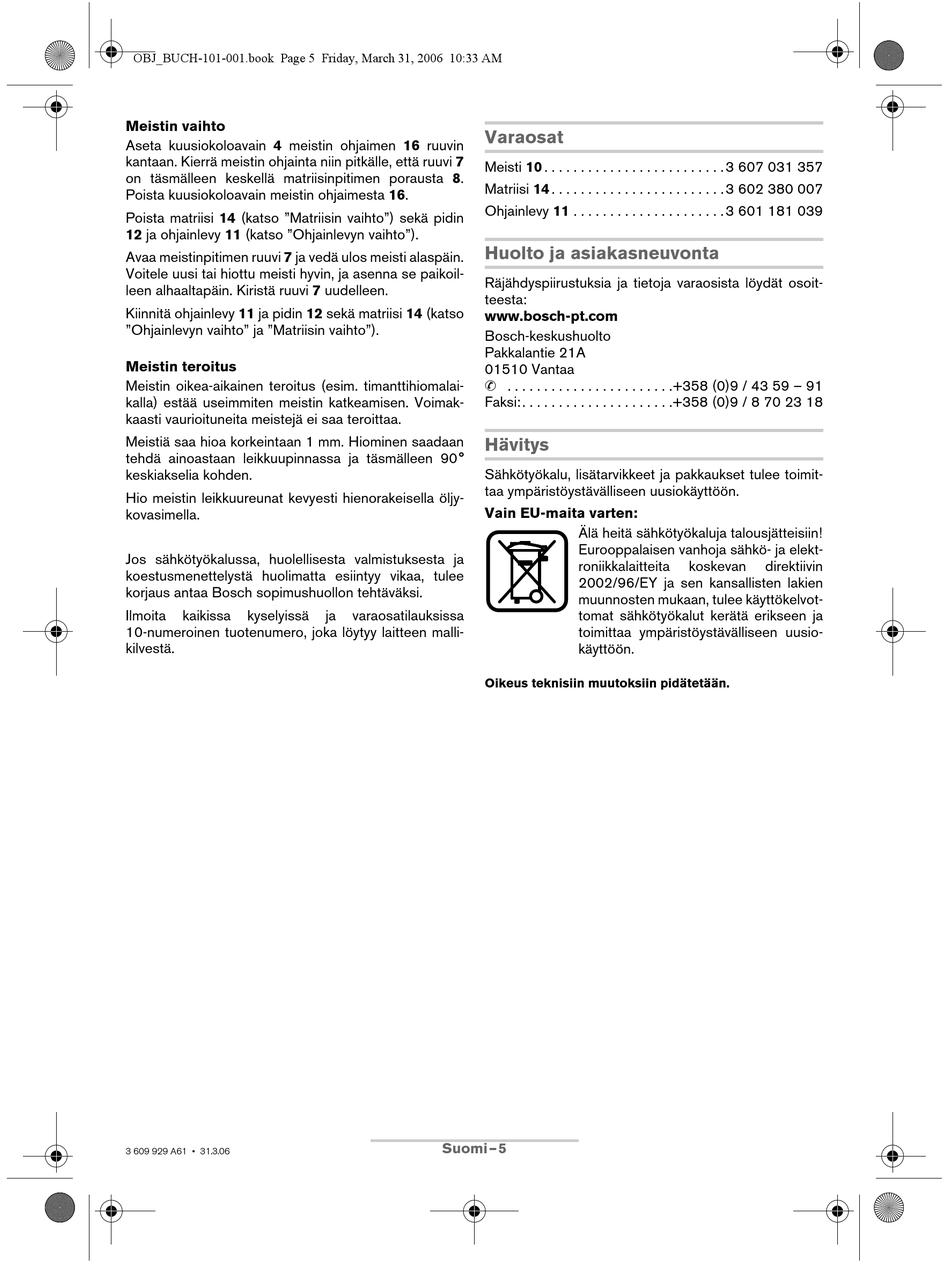

Meistin vaihto
Aseta kuusiokoloavain 4 meistin ohjaimen 16 ruuvin
kantaan. Kierrä meistin ohjainta niin pitkälle, että ruuvi 7
on täsmälleen keskellä matriisinpitimen porausta 8.
Poista kuusiokoloavain meistin ohjaimesta 16.
Poista matriisi 14 (katso "Matriisin vaihto") sekä pidin
12 ja ohjainlevy 11 (katso "Ohjainlevyn vaihto").
Avaa meistinpitimen ruuvi 7 ja vedä ulos meisti alaspäin.
Voitele uusi tai hiottu meisti hyvin, ja asenna se paikoil-
leen alhaaltapäin. Kiristä ruuvi 7 uudelleen.
Kiinnitä ohjainlevy 11 ja pidin 12 sekä matriisi 14 (katso
"Ohjainlevyn vaihto" ja "Matriisin vaihto").
Meistin teroitus
Meistin oikea-aikainen teroitus (esim. timanttihiomalai-
kalla) estää useimmiten meistin katkeamisen. Voimak-
kaasti vaurioituneita meistejä ei saa teroittaa.
Meistiä saa hioa korkeintaan 1 mm. Hiominen saadaan
tehdä ainoastaan leikkuupinnassa ja täsmälleen 90°
keskiakselia kohden.
Hio meistin leikkuureunat kevyesti hienorakeisella öljy-
kovasimella.
Jos sähkötyökalussa, huolellisesta valmistuksesta ja
koestusmenettelystä huolimatta esiintyy vikaa, tulee
korjaus antaa Bosch sopimushuollon tehtäväksi.
Ilmoita kaikissa kyselyissä
10-numeroinen tuotenumero, joka löytyy laitteen malli-
kilvestä.
3 609 929 A61 • 31.3.06
Varaosat
Meisti 10 . . . . . . . . . . . . . . . . . . . . . . . . . 3 607 031 357
Matriisi 14 . . . . . . . . . . . . . . . . . . . . . . . . 3 602 380 007
Ohjainlevy 11 . . . . . . . . . . . . . . . . . . . . . 3 601 181 039
Huolto ja asiakasneuvonta
Räjähdyspiirustuksia ja tietoja varaosista löydät osoit-
teesta:
www.bosch-pt.com
Bosch-keskushuolto
Pakkalantie 21A
01510 Vantaa
✆ . . . . . . . . . . . . . . . . . . . . . . .+358 (0)9 / 43 59 – 91
Faksi: . . . . . . . . . . . . . . . . . . . . .+358 (0)9 / 8 70 23 18
Hävitys
Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimit-
taa ympäristöystävälliseen uusiokäyttöön.
Vain EU-maita varten:
ja varaosatilauksissa
Oikeus teknisiin muutoksiin pidätetään.
Suomi–5
Älä heitä sähkötyökaluja talousjätteisiin!
Eurooppalaisen vanhoja sähkö- ja elekt-
roniikkalaitteita koskevan
2002/96/EY ja sen kansallisten lakien
muunnosten mukaan, tulee käyttökelvot-
tomat sähkötyökalut kerätä erikseen ja
toimittaa ympäristöystävälliseen uusio-
käyttöön.
direktiivin
