Kapitel 1 VORBEREITUNGEN

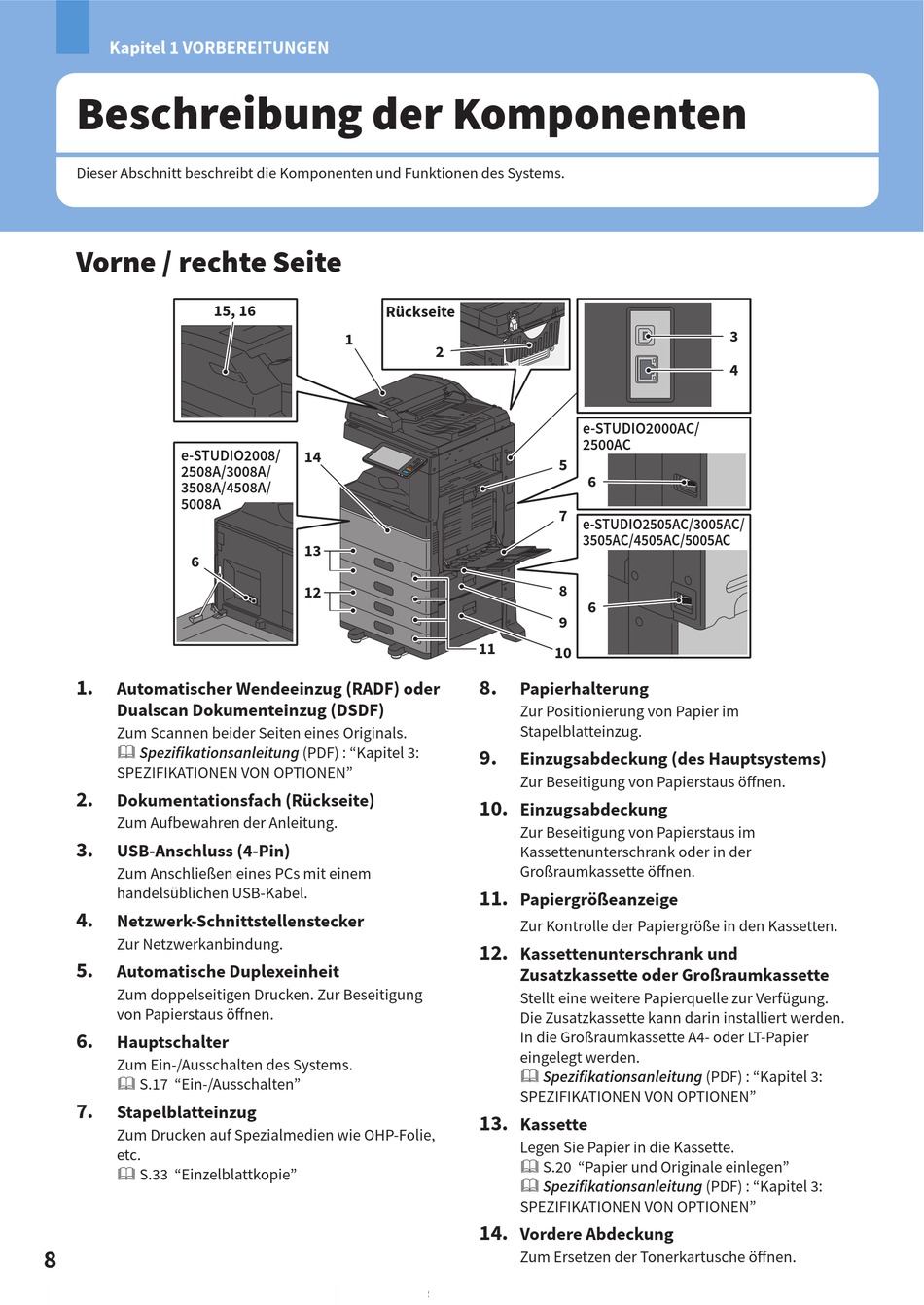

Beschreibung der Komponenten

Dieser Abschnitt beschreibt die Komponenten und Funktionen des Systems.
Vorne / rechte Seite
15, 16
e-STUDIO2008/
2508A/3008A/
3508A/4508A/
5008A
6
1.
Automatischer Wendeeinzug (RADF) oder
Dualscan Dokumenteinzug (DSDF)
Zum Scannen beider Seiten eines Originals.
& Spezifikationsanleitung (PDF) : "Kapitel 3:
SPEZIFIKATIONEN VON OPTIONEN"
2.
Dokumentationsfach (Rückseite)
Zum Aufbewahren der Anleitung.
3.
USB-Anschluss (4-Pin)
Zum Anschließen eines PCs mit einem
handelsüblichen USB-Kabel.
4.
Netzwerk-Schnittstellenstecker
Zur Netzwerkanbindung.
5.
Automatische Duplexeinheit
Zum doppelseitigen Drucken. Zur Beseitigung
von Papierstaus öffnen.
6.
Hauptschalter
Zum Ein-/Ausschalten des Systems.
& S.17 "Ein-/Ausschalten"
7.
Stapelblatteinzug
Zum Drucken auf Spezialmedien wie OHP-Folie,
etc.
& S.33 "Einzelblattkopie"
8
Rückseite
1
2
14
13
12
11
e-STUDIO2000AC/
2500AC
5
6
7
e-STUDIO2505AC/3005AC/
3505AC/4505AC/5005AC
8
6
9
10
8.
Papierhalterung
Zur Positionierung von Papier im
Stapelblatteinzug.
9.
Einzugsabdeckung (des Hauptsystems)
Zur Beseitigung von Papierstaus öffnen.
10.
Einzugsabdeckung
Zur Beseitigung von Papierstaus im
Kassettenunterschrank oder in der
Großraumkassette öffnen.
11.
Papiergrößeanzeige
Zur Kontrolle der Papiergröße in den Kassetten.
12.
Kassettenunterschrank und
Zusatzkassette oder Großraumkassette
Stellt eine weitere Papierquelle zur Verfügung.
Die Zusatzkassette kann darin installiert werden.
In die Großraumkassette A4- oder LT-Papier
eingelegt werden.
& Spezifikationsanleitung (PDF) : "Kapitel 3:
SPEZIFIKATIONEN VON OPTIONEN"
13.
Kassette
Legen Sie Papier in die Kassette.
& S.20 "Papier und Originale einlegen"
& Spezifikationsanleitung (PDF) : "Kapitel 3:
SPEZIFIKATIONEN VON OPTIONEN"
14.
Vordere Abdeckung
Zum Ersetzen der Tonerkartusche öffnen.
