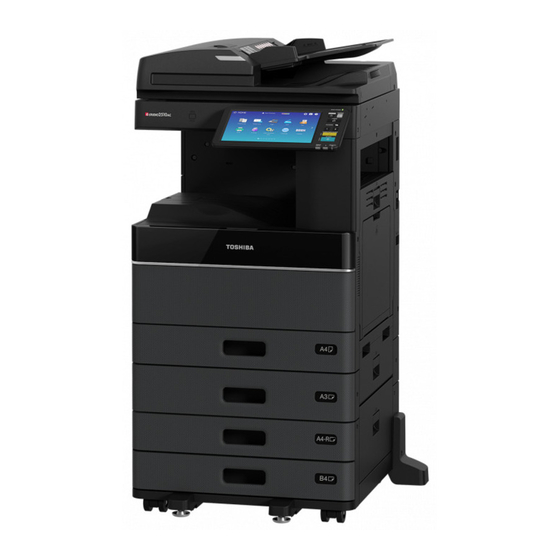

Inhaltszusammenfassung für Toshiba e-STUDIO2010AC

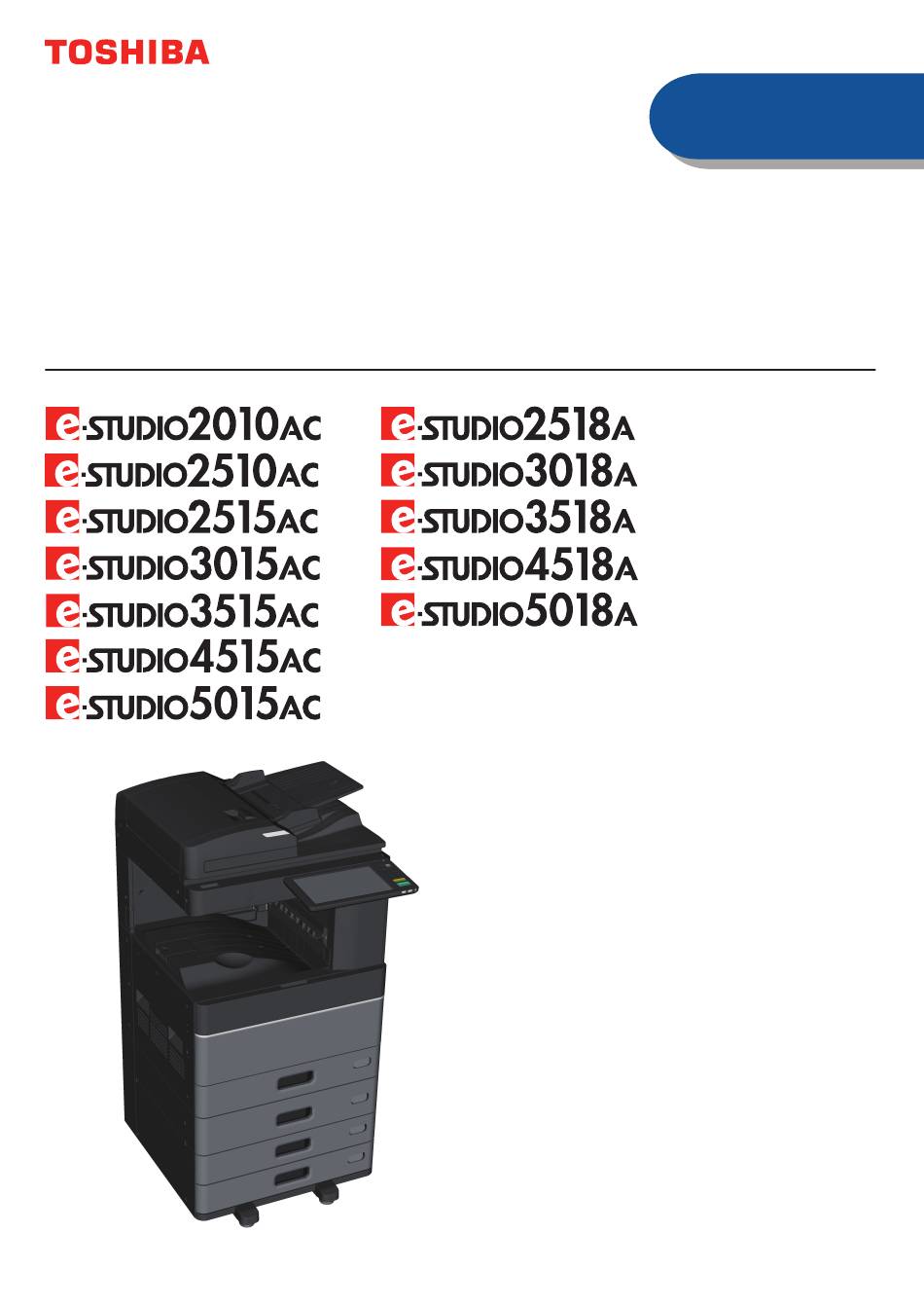

- Seite 1 LESEN SIE DIESES BUCH ZUERST MULTIFUNKTIONALE DIGITALE FARBSYSTEME / MULTIFUNKTIONALE DIGITALSYSTEME Kurzbedienungsanleitung...
-
Seite 2: Verfügbare Handbücher
Verfügbare Handbücher Einige Handbücher sind gedruckt und andere als PDF-Dateien in der Client Utilities/User Documentation DVD enthalten. Gedruckt sind die Sicherheitshinweise und die Grundlagen zur Benutzung. Lesen Sie die “Sicherheitsinformationen”, bevor Sie das System benutzen. Die PDF-Dateien beschreiben ausführlich die Kopierfunktionen und weitere Einstellungen. Druckausgabe Sicherheitsinformationen Die Sicherheitsinformationen beschreiben Vorsichtsmaßnahmen bei der Benutzung des Systems. -
Seite 3: Kopierfunktion-Anleitung
PDF-Dateien Kopierfunktion-Anleitung Anleitung zur Hardware Beschreibt die Verwendung der Kopierfunktion. Fehlerbehebung Beschreibt Ursachen und Lösungen bei Scanfunktion-Anleitung Hardwareproblemen wie Papierstaus und Beschreibt die Verwendung der Scanfunktion. Fehlercodes im Touch Screen. e-Filing-Anleitung Anleitung zur Software Beschreibt die Verwendung der Funktion e-Filing. Fehlerbehebung Beschreibt Ursachen und Lösungen bei Vorlagen-Anleitung... -
Seite 4: Über Diese Anleitung
Über diese Anleitung Symbole in diesem Handbuch In diesem Handbuch sind wichtige Informationen durch folgende Symbole gekennzeichnet. Lesen Sie diese Hinweise, bevor Sie das System benutzen. Dies weist auf eine potenziell gefährliche Situation hin, die - wenn sie nicht behoben wird - tödliche bzw. -
Seite 5: Inhaltsverzeichnis
INHALT Verfügbare Handbücher ..............2 Über diese Anleitung . -
Seite 6: Empfohlene Tonerkartuschen
Empfohlene Tonerkartuschen Für eine optimale Druckleistung empfehlen wir die Verwendung von original TOSHIBA Tonerkartuschen. Wenn Sie von TOSHIBA-empfohlene Tonerkartuschen verwenden, können Sie die folgenden Funktionen nutzen. • Kartuschenerfassung: Das System erkennt, ob die Tonerkartusche korrekt eingesetzt wurde. • Prüfen der Tonermenge: Das System benachrichtigt Sie, wenn sich nur noch wenig Toner in der Kartusche befindet und kann auch eine automatische Nachbestellung durchführen. -
Seite 7: Vorbereitungen
Kapitel VORBEREITUNGEN Beschreibung der Komponenten ....8 EIN-/AUSSCHALTEN ......17 Papier und Originale einlegen . -
Seite 8: Kapitel Vorbereitungen
Kapitel 1 VORBEREITUNGEN Beschreibung der Komponenten Dieser Abschnitt beschreibt die Komponenten und Funktionen des Systems. Vorne / rechte Seite Rückseite 15, 16 e-STUDIO2010AC/ 2510AC e-STUDIO2018A/ 2518A/3018A/ 3518A/4518A/ 5018A e-STUDIO2515AC/3015AC/ 3515AC/4515AC/5015AC Automatischer Wendeeinzug (RADF) oder Papierhalterung Dualscan Dokumenteinzug (DSDF) Zur Positionierung von Papier im Stapelblatteinzug. - Seite 9 Beschreibung der Komponenten Alarmanzeige (orange) Dokumentanzeige (blau) Leuchtet bei einem Papierstau im RADF oder Leuchtet , wenn ein Original in den RADF oder DSDF. DSDF eingelegt ist. Linke Seite / Innen e-STUDIO2010AC/2510AC/2515AC/ 3015AC/3515AC/4515AC/5015AC Yellow Magenta Cyan Black e-STUDIO2018A/2518A/3018A/3518A 4518A/5018A Andruckplatte...
- Seite 10 Kapitel 1 VORBEREITUNGEN Finisher / Innenablage MJ-1042 Obere Abdeckung Vordere Abdeckung Lochereinheit MJ-6011 Serie Hilfsablage Ausgabefach MJ-1109 Oberes Ausgabefach Hefter-Kontrollbereich Lochereinheit MJ-6105 Serie Vordere Abdeckung Hilfsablage Unteres Ausgabefach Alblagehalterung • Öffnen Sie die Halterung zur Ausgabe von längerem Papier als A3 oder wenn das Papier auf der oberen Ablage nicht korrekt gestapelt wird.
- Seite 11 Beschreibung der Komponenten MJ-1110 Oberes Ausgabefach Hefter-Kontrollbereich Lochereinheit MJ-6105 Serie Vordere Abdeckung Stopper Broschürenablage Hilfsablage Unteres Ausgabefach Alblagehalterung • Öffnen Sie die Halterung zur Ausgabe von längerem Papier als A3 oder wenn das Papier auf der oberen Ablage nicht korrekt gestapelt wird. Die Ausrichtung des ausgegebenen Papiers kann sich dadurch verbessern.
-
Seite 12: Bedienfeld
Kapitel 1 VORBEREITUNGEN Bedienfeld Zur Einstellung und Durchführung von Bedienungsvorgängen. [HOME] Taste FAXSPEICHER (MEMORY RX) Anzeige Zum Aufruf der Home-Anzeige. Leuchtet bei Fax-Kommunikation. & S.14 “Namen und Funktionen der Home- Alarmanzeige Anzeige” Leuchtet, wenn ein Fehler aufgetreten ist und ein [POWER] Taste Benutzereingriff erforderlich ist. -
Seite 13: Winkel Des Bedienfelds Ändern
Beschreibung der Komponenten Winkel des Bedienfelds ändern Sie können den Winkel des Bedienfelds im Bereich von 7 bis 90 Grad einstellen. Achten Sie beim Neigen des Bedienfelds drauf, dass Sie Ihre Hände nicht einklemmen. Sie könnten sich verletzen. -
Seite 14: Namen Und Funktionen Der Home-Anzeige
Kapitel 1 VORBEREITUNGEN Namen und Funktionen der Home-Anzeige Die Anzeige erfolgt nach dem Einschalten oder nach Drücken auf [HOME]. Es werden Tasten für verschiedene Funktionen angezeigt. Abruf Taste Job Status Taste Zum Speichern und Abrufen von Funktionen, Zum Prüfen des Job-Fortschritts und der Job- Vorlagen, URLs etc. -
Seite 15: Touchscreen Verwenden
Beschreibung der Komponenten Touch Screen verwenden Der Touch Screen unterstützt das Streichen und Auf-/Zuziehen von Elementen. Drücken (Tippen) Leichtes Drücken auf die Tasten im Screen und sofortiges Loslassen. Streichen Berühren des Screens und Bewegen in eine Richtung. Zum Umblättern auf der Home-Anzeige und zum Scrollen in Listen. - Seite 16 Kapitel 1 VORBEREITUNGEN Ziehen & Ablegen Zum Bewegen von Tasten in der Home-Anzeige. Halten Sie die Taste gedrückt, ziehen Sie sie an eine andere Stellen und lassen Sie sie los. Zusammendrücken (Auf-/Zuziehen) Drücken Sie mit zwei Fingern auf den Screen und vergrößern/verkleinern Sie den Bereich. Sie können dies im Vorschaubildschirm der Funktionen Einfacher Scan, Scan und Fax anwenden.
-
Seite 17: Ein-/Ausschalten
EIN-/AUSSCHALTEN EIN-/AUSSCHALTEN Dieser Abschnitt beschreibt, wie Sie das System ein-/ausschalten und den Energiesparmodus aktivieren. Der Ausschaltvorgang hängt davon ab, ob die MAIN POWER Anzeige (grün) am Bedienfeld leuchtet oder nicht leuchtet. Einschalten Wenn die MAIN POWER Anzeige (grün) nicht leuchtet: Schalten Sie das System EIN. -
Seite 18: Ausschalten
Kapitel 1 VORBEREITUNGEN Ausschalten Folgen Sie dieser Beschreibung. Prüfen Sie folgende Punkte, bevor Sie das System ausschalten. • Es befinden sich keine Aufträge mehr in der Liste der Druckjobs. • Die Anzeigen DATENVERARBEITUNG (blau) oder FAXSPEICHER (grün) dürfen nicht blinken. (Blinkt eine der Anzeigen, wird durch das Herunterfahren der aktuelle Vorgang, z.B. -
Seite 19: Energie Sparen Bei Nichtbenutzung - Energiesparmodi
EIN-/AUSSCHALTEN Energie sparen bei Nichtbenutzung – Energiesparmodi – Automatischer Energiesparmodus, Schlafmodus und Superschlafmodus sind verfügbar. Die folgende Tabelle beschreibt die Übergänge zwischen diesen Modi und die Bedingungen, unter denen das System wieder aus den Energiesparmodi zurückkehrt. Bedingung für die Energie- Umschalten in den Bedingung für diesen Systemstatus... -
Seite 20: Papier Und Originale Einlegen
Papier und Originale einlegen Dieser Abschnitt beschreibt, wie Sie Papier und Originale einlegen. Fehler können zu einer schiefen Bildlage oder Papierstaus führen. Folgen Sie dieser Beschreibung. Papier einlegen (e-STUDIO2010AC/2510AC) Ziehen Sie die Kassette heraus und drücken Stellen Sie die hintere Führung auf die Sie Papierbodenplatte nach unten. - Seite 21 Papier und Originale einlegen Papier einlegen (andere Modelle als e-STUDIO2010AC/2510AC) Ziehen Sie die Kassette heraus. Stellen Sie die hintere Führung auf die Papiergröße ein. Stellen Sie die seitliche Führung auf die Papiergröße ein. Drücken Sie die Kassette wieder in das System.
-
Seite 22: Originale Einlegen
Kapitel 1 VORBEREITUNGEN Originale einlegen Vorlagenglas Automatischer Wendeeinzug (RADF) / Dualscan Dokumenteinzug (DSDF) Heben Sie die Vorlagenglasabdeckung, den RADF oder den DSDF an. Legen Sie die Originale in den automatischen Dokumenteinzug ein. Positionieren Sie das Original (Druckseite unten) an der linken hinteren Stellen Sie die Seitenführungen auf die Ecke auf dem Vorlagenglas. -
Seite 23: Client Software Installieren
Client Software installieren Client Software installieren Dieser Abschnitt beschreibt die Installation der Clientsoftware, wie beispielsweise der Druckertreiber, von der Client Utilities/User Documentation DVD. Empfohlene Installation Sie können die empfohlene Clientsoftware in einem Arbeitsschritt installieren. Schalten Sie das System EIN und kontrollieren Sie, dass die Home-Anzeige im Touch Screen erscheint. -
Seite 24: Druckertreiber Einrichten
Wählen Sie Menü [Start] > [Einstellungen (Settings)] > [Geräte (Devices)] > [Geräte und Drucker (Devices and Printers)]. Wählen Sie TOSHIBA Universal Printer 2, rechtsklicken Sie darauf und klicken Sie danach auf [Druckereigenschaften (Printer properties)]. Die Konfigurationsdaten werden automatisch abgerufen, wenn Sie das Register [Geräteeinstellungen (Device Settings)] öffnen. -
Seite 25: Grundlegende Bedienung
Kapitel GRUNDLEGENDE BEDIENUNG Funktionen der Startseite ..... .26 Kopierfunktionen ......30 Faxfunktionen . -
Seite 26: Funktionen Der Startseite
Kapitel 2 GRUNDLEGENDE BEDIENUNG Funktionen der Startseite In der Startseite können Sie Funktionen speichern und abrufen. Funktionen abrufen Drücken Sie [HOME]. Drücken Sie die gewünschte Funktion. Die folgenden Funktionen können standardmäßig abgerufen werden. • Einfache Kopie • e-Filing • Einfacher Scan •... -
Seite 27: Speicherfunktionen
Funktionen der Startanzeige Speicherfunktionen Drücken Sie Home Einstellung. Wählen Sie die Funktion und drücken Sie [Bestätigen (Confirm)]. Drücken Sie [X] rechts oben im Menüfenster. Beispiel: Geben Sie das Admin-Kennwort ein und drücken Sie [OK]. Drücken Sie [Tasteninhalt (Button Contents)]. Drücken Sie die Seitenanzeige, um die Seite aufzurufen, in der Sie die Taste einfügen wollen. -
Seite 28: Einfache Kopie Anwenden
Kapitel 2 GRUNDLEGENDE BEDIENUNG Einfache Kopie anwenden Einfache Kopie einstellen Drücken Sie [Einfache Kopie Sätze (Simple Copy)]. Geben Sie die Kopienzahl ein. Positionieren Sie das Original. Farbmodus & S.22 “Originale einlegen” Legen Sie Farbmodus und Dichte fest. Legen Sie Kopienzahl und Papier/Zoom Farbmodus fest und drücken Sie Legen Sie Papiergröße und Zoomfaktor fest. -
Seite 29: Einfachen Scan Anwenden
Funktionen der Startanzeige Einfachen Scan anwenden Einfachen Scan einstellen Farbmodus Drücken Sie [Einfacher Scan (Simple Scan)]. Legen Sie den Farbmodus fest. Positionieren Sie das Original. Dateiformat & S.22 “Originale einlegen” Legen Sie das Dateiformat fest. Drücken Sie [Adressbuch Auflösung (Address Book)] und definieren Legen Sie die Auflösung fest. -
Seite 30: Kopierfunktionen
Kapitel 2 GRUNDLEGENDE BEDIENUNG Kopierfunktionen Dieser Abschnitt beschreibt Vergrößerung/Verkleinerung, Duplexkopie und Einzelblattkopie. Kopien erstellen Drücken Sie [Kopie (Copy)] in der Startanzeige. Positionieren Sie das Original. & S.22 “Originale einlegen” Legen Sie bei Bedarf Kopienzahl, Ausrichtung und Modus fest. Sie können den Farbmodus umschalten. Folgende Modi sind verfügbar. -
Seite 31: Finishingmodus (Sortieren) Wählen
Kopierfunktionen Vergrößerung/ Finishingmodus Verkleinerung (Sortieren) wählen Drücken Sie [Zoom]. Drücken Sie [Finishing]. Wählen Sie die Papiergröße, Wenn Sie den RADF oder DSDF benutzen, drücken Sie [AMS] und ist der Sortiermodus automatisch eingestellt. danach [OK]. Drücken Sie [Sortieren (Sort)] und danach [OK]. -
Seite 32: Duplexkopie Einstellen
Kapitel 2 GRUNDLEGENDE BEDIENUNG Duplexkopie einstellen Originalmodus einstellen Drücken Sie [2-Seitig (2-Sided)]. Drücken Sie [Originalmodus (Original Mode)]. Wählen Sie den Duplexmodus Wählen Sie den Originalmodus und drücken und drücken Sie danach [OK]. Sie[OK]. Legen Sie bei Bedarf [Kopie (Copy)] und [Orig. Ausricht. (Original Direction)] fest. -
Seite 33: Kontrast Einstellen
Kopierfunktionen Kontrast einstellen Einzelblattkopie Bewegen Sie die Papier- Drücken Sie oder , um die Dichte führungen am Stapelblatteinzug manuell einzustellen. nach außen und legen Sie das Papier mit der Druckseite nach unten in den Stapelblatteinzug. Um die Helligkeit zu erhöhen, drücken Richten Sie die Papierführungen und um die Helligkeit zu an den Papierkanten aus und... -
Seite 34: Faxfunktionen
Kapitel 2 GRUNDLEGENDE BEDIENUNG Faxfunktionen Nachfolgend sind die grundlegenden Fax-Vorgänge, wie Auswahl der Faxnummer aus dem Adressbuch und Einstellen der Sendemethode, beschrieben. Fax senden Drücken Sie [Fax] in der Startanzeige. Positionieren Sie das Original. & S.22 “Originale einlegen” Drücken Sie ( ) im Touch Screen und geben Sie die Faxnummer des Empfängers mit der Zifferntastatur ein. -
Seite 35: Empfänger Im Adressbuch Suchen
Faxfunktionen Empfänger im Adressbuch Empfänger prüfen suchen Einzelne Empfänger suchen Wählen Sie den gewünschten Empfänger aus der Adressenliste. Drücken Sie ( ) und wählen Sie danach den Empfänger. Prüfen Sie den Im Touch Screen angezeigten Empfänger. Empfängergruppen definieren Drücken Sie ( ) und wählen Sie danach den Empfänger. -
Seite 36: Reservierte Sendung Abbrechen
Kapitel 2 GRUNDLEGENDE BEDIENUNG Sendebedingungen Reservierte Sendung einstellen abbrechen Drücken Sie [Option]. Drücken Sie [Job Status]. Die Sendebedingungen werden Drücken Sie [Fax], wählen angezeigt. Sie die zeitversetzte Sendung die Sie löschen wollen und drücken Sie [Löschen (Delete)]. Wenn die Einstellungen erfolgt sind, drücken Sie [Schließen (Close)]. -
Seite 37: Empfänger Registrieren
Faxfunktionen Kommunikationsstatus Empfänger registrieren (Log) prüfen Drücken Sie [Job Status]. Drücken Sie [User Funktion -Anwender- (User Functions -User-)] in der Startanzeige und danach [Adresse (Address)]. Wählen Sie [Protokoll (Log)] drücken Sie [Senden (Send)]. Drücken Sie eine freie Taste, um einen neuen Empfänger zu erstellen und danach [Eingabe (Entry)]. -
Seite 38: Scanfunktionen
Kapitel 2 GRUNDLEGENDE BEDIENUNG Scanfunktionen Dieser Abschnitt beschreibt die Scanfunktionen, wie zum Beispiel das Speichern der Scandaten in einem freigegebenen Ordner oder in einem Windows Computer. Speichern der gescannten Daten in einen freigegebenen Ordner Drücken Sie [Scan] in der Definieren Sie [Dateiname Startanzeige. -
Seite 39: Speichern Der Scandaten In Einen Windows Computer
Scanfunktionen Speichern der Scandaten in einen Windows Computer Starten Sie den Windows Explorer. Geben Sie in der Adresszeile die IP-Adresse des Systems und den Speicherort der gescannten Daten in folgendem Format ein und drücken Sie [Eingabe (Enter)]. Format: \\[IP-Adresse des Systems] \file_share z.B.) Wenn die IP-Adresse des Systems 192.168.0.10 lautet, geben Sie \\192.168.0.10\file_share in die Adresszeile des Windows Explorers ein. -
Seite 40: E-Filing Funktionen
Kapitel 2 GRUNDLEGENDE BEDIENUNG e-Filing Funktionen Die Funktion e-Filing speichert Dokumente auf dem internen Datenträger des Systems, um sie bei Bedarf erneut drucken zu können. Dokumente speichern Die Originale werden als e-Filing-Dokumente gespeichert. Drücken Sie [Kopie (Copy)] in der Definieren Sie eine Box als Startanzeige. -
Seite 41: Dokumente Drucken
e-Filing Funktionen Dokumente drucken Nachfolgend ist beschrieben, wie Sie in e-Filing gespeicherte Dokumente drucken können. Drücken Sie [e-Filing] in der Startanzeige. Wählen Sie die Box, die das zu druckende Dokument enthält. Wählen Sie das Dokument und drücken Sie [Drucken (Print)]. Ausgewählte Dokumente können als Miniaturansicht angezeigt werden. -
Seite 42: Druckfunktionen
Kapitel 2 GRUNDLEGENDE BEDIENUNG Druckfunktionen Nachfolgend ist die grundlegende Bedienung der Druckfunktion beschrieben. Beschrieben ist der Druck von einem Windows Computer mit bereits installiertem Universal Druckertreiber 2. Wählen Sie im Menü [Datei (File)] die Position [Drucken (Print)] im Anwendungsprogramm. Wählen Sie den Druckertreiber für dieses System und klicken Sie auf [Einstellungen] ([Eigenschaften]). -
Seite 43: Universal Druckertreiber 2 Einrichten
Druckfunktionen Universal Druckertreiber 2 einrichten Papiergröße oder Kopienzahl einstellen Klicken Sie auf das Register [Basis (Basic)]. Doppelseitigen oder N-auf-Druck einstellen Klicken Sie auf das Register [Finishing]. Wenn Finisher und Lochereinheit installiert sind, stehen die Funktionen “Heften” und “Lochen” zur Verfügung. 2IN1 4IN1 Wählen Sie “Anzahl Seiten pro... -
Seite 44: Drucken Über Den Stapelblatteinzug
Kapitel 2 GRUNDLEGENDE BEDIENUNG Drucken über den Stapelblatteinzug Nachfolgend ist beschrieben, wie Sie Dokumente über den Stapelblatteinzug drucken können. Wählen Sie im Menü [Datei (File)] die Position [Drucken (Print)] im Anwendungsprogramm. Wählen Sie den Druckertreiber für dieses System und klicken Sie auf [Einstellungen (Preferences)] ([Eigenschaften (Properties)]). -
Seite 45: Wartung
Kapitel WARTUNG Tonerkartusche ersetzen ..... . .46 Resttonerbehälter ersetzen ....48 Klammermagazin ersetzen . -
Seite 46: Kapitel Wartung
Kapitel 3 WARTUNG Tonerkartusche ersetzen Gehen Sie wie unten beschrieben vor, wenn die Meldung erscheint, dass die Tonerkartusche ersetzt werden muss. e-STUDIO2010AC/2510AC/2515AC/3015AC/3515AC/4515AC/5015AC Öffnen Sie die vordere Abdeckung. Ziehen Sie die Dichtung heraus. Entfernen Sie die Farbtonerkartusche. Richten Sie die neue Tonerkartusche an der Führung aus. - Seite 47 Tonerkartusche ersetzen e-STUDIO2018A/2518A/3018A/3518A/4518A/5018A Öffnen Sie die vordere Abdeckung, Setzen Sie die neue Tonerkartusche ein. drücken Sie den Hebel nach unten und entfernen Sie die Tonerkartusche. Reinigen Sie die Beladungseinheit. Schütteln Sie die neue Tonerkartusche mit nach oben weisender Dichtung, um den darin enthaltenen Toner aufzulockern.
-
Seite 48: Resttonerbehälter Ersetzen
Kapitel 3 WARTUNG Resttonerbehälter ersetzen Gehen Sie wie unten beschrieben vor, wenn für die e-STUDIO2010AC/2510AC/2515AC/3015AC/3515AC/4515AC/5015AC die Meldung erscheint, dass der Resttonerbehälter ersetzt werden muss. e-STUDIO2010AC/2510AC Öffnen Sie die vordere Abdeckung, halten Sie Führen Sie ihn vollständig in die Öffnung der den Resttonerbehälter an den vorderen Rillen... - Seite 49 Resttonerbehälter ersetzen e-STUDIO2515AC/3015AC/3515AC/4515AC/5015AC Öffnen Sie die vordere Abdeckung, halten Sie Schieben Sie ihn bis zum Anschlag ein und den Resttonerbehälter an den vorderen Rillen ziehen Sie ihn wieder heraus. Wiederholen Sie und nehmen Sie ihn heraus indem Sie den dies dreimal für jede Farbe. Befestigen Sie den oberen Riegel nach unten drücken.
-
Seite 50: Klammermagazin Ersetzen
Kapitel 3 WARTUNG Klammermagazin ersetzen Gehen Sie wie unten beschrieben vor, wenn die Meldung erscheint, dass das Klammermagazin ersetzt werden muss. Heftereinheit des Finishers Öffnen Sie die vordere Abdeckung des Finishers. Setzen Sie ein neues Klammerpaket in das Magazin. Entfernen Sie das Klammermagazin. Setzen Sie das Klammermagazin wieder ein. -
Seite 51: Heftereinheit Des Broschüren-Finisher
Klammermagazin ersetzen Heftereinheit des Broschüren-Finisher Öffnen Sie die vordere Abdeckung des Finishers. Setzen Sie ein neues Klammerpaket in das Magazin. Entfernen Sie das Klammermagazin. Setzen Sie das Klammermagazin wieder ein. Nehmen Sie das leere Klammerpaket aus Schließen Sie die vordere Abdeckung des dem Magazin heraus. -
Seite 52: Heftereinheit Des Broschürenfinishers
Kapitel 3 WARTUNG Heftereinheit des Broschürenfinishers Öffnen Sie die vordere Abdeckung des Setzen Sie ein neues Klammerpaket in Finishers und ziehen Sie die Broschüren- das Magazin und entfernen Sie die Heftereinheit heraus. Klammerhalterung. Setzen Sie zwei neue Klammermagazine ein. Nehmen Sie die zwei leeren Klammermagazine heraus. -
Seite 53: Heftereinheit Des Inner Finisher
Klammermagazin ersetzen Heftereinheit des Inner Finisher Heben Sie das Bedienfeld an und öffnen Entfernen Sie das Klammermagazin. Sie die vordere Abdeckung des Finishers. Halten Sie den Hebel und bewegen Sie Drücken Sie beide Tasten des Magazins den Finisher bis zum Anschlag nach und nehmen Sie das Klammerpaket links. - Seite 54 Kapitel 3 WARTUNG Setzen Sie das Klammermagazin wieder ein. Setzen Sie den Finisher behutsam wieder zurück an die Ursprungsposition. Setzen Sie die Lochereinheit wieder Schließen Sie die vordere Abdeckung zurück an die Ursprungsposition. des Finishers. Achten Sie beim Schließen auf Ihre Hände und Finger. Sie könnten sich verletzen.
-
Seite 55: Regelmäßige Reinigung
Regelmäßige Reinigung Regelmäßige Reinigung Probleme mit der Bildqualität können häufig durch einfache Reinigungsmaßnahmen behoben werden. Dieser Abschnitt beschreibt die Reinigungsmethoden für das System. Scanbereich, Vorlagenglas, Führungen und Andruckblatt reinigen Es ist empfehlenswert, die folgenden Komponenten wöchentlich zu reinigen. Achten Sie darauf, dass beim Reinigen keine Kratzer entstehen. -
Seite 56: Beladungseinheiten Und Led Belichtungsköpfe Oder Staubschutzglas Reinigen
Verunreinigungen der Beladungseinheiten und der LED Belichtungsköpfe oder des Staubschutzglases können sich auf Kopien/Ausdrucke übertragen. Reinigen Sie die Einheiten wie folgt. e-STUDIO2010AC/2510AC/2515AC/3015AC/3515AC/4515AC/5015AC Öffnen Sie die vordere Abdeckung. Halten Sie den Resttonerbehälter an den vorderen Rillen und nehmen Sie ihn heraus indem Sie den oberen Riegel nach unten drücken und reinigen Sie dann die... -
Seite 57: Beladungseinheit Reinigen
Regelmäßige Reinigung Beladungseinheit reinigen Verunreinigungen in der Beladungseinheit können sich auf die Kopie übertragen. Reinigen Sie die Einheit wie folgt. e-STUDIO2018A/2518A/3018A/3518A/4518A/5018A Öffnen Sie die vordere Abdeckung. Schließen Sie die vordere Abdeckung. Ziehen Sie den Reinigungsknopf behutsam bis zum Anschlag heraus. Schieben Sie den Knopf danach wieder zurück an die Ursprungsposition. - Seite 58 MEMO...
- Seite 59 Kapitel FEHLERBEHEBUNG Fehlerbehebung ......60 FAQs .........64...
-
Seite 60: Kapitel Fehlerbehebung
Kapitel 4 FEHLERBEHEBUNG Fehlerbehebung Wenn Probleme wie Papierstaus auftreten, siehe nachfolgende Beschreibungen oder folgende Anleitungen (PDFs) &S.62 “Anleitungen zur Fehlerbehebung” . Symbole und Meldungen im Touch Screen Gelegentlich werden im Touch Screen Symbole für Papierstaus oder Meldungen angezeigt. Einzelheiten zu Papierstausymbolen siehe: &... -
Seite 61: Abdeckungen Des Finishers, Der Lochereinheit Und Der Brückeneinheit
Fehlerbehebung Abdeckungen des Finishers, der Lochereinheit und der Brückeneinheit Zur Beseitigung von Papierstaus müssen Sie die mit Pfeilen gekennzeichneten Abdeckungen öffnen. Finisher, Lochereinheit und Brückeneinheit Finisher, Lochereinheit und Brückeneinheit Inner Finisher und Lochereinheit... -
Seite 62: Anleitungen Zur Fehlerbehebung
Kapitel 4 FEHLERBEHEBUNG Anleitungen zur Fehlerbehebung Die Anleitung zur Hardware Fehlerbehebung und die Anleitung zur Software Fehlerbehebung (PDFs) beschreiben Ursachen und Lösungen eventueller Probleme. Referenzseiten der Anleitung zur Hardware Fehlerbehebung Kapitel Titel Abschnitt Wenn folgender Bildschirm erscheint Meldungen im Touch Screen Papierstau beseitigen Klammerstau beseitigen FEHLERBEHEBUNG BEI HARDWARE-... -
Seite 63: Fehlercodes
Fehlerbehebung Fehlercodes Drücken Sie [Job Status] in der Startanzeige und danach [Protokoll (Log)] im Touch Screen. Hier finden Sie eine Aufzeichnung von Ereignissee wie z.B. Fehlercodes des Systems. & Anleitung zur Software Fehlerbehebung(PDF) : “Kapitel 8: SYSTEMSTATUS MIT TopAccess PRÜFEN” - “Fehlercodes” Hilfe benutzen Zur Anzeige der Hilfe drücken Sie oben rechts auf wenn das Symbol... -
Seite 64: Faqs
Kapitel 4 FEHLERBEHEBUNG FAQs In diesem Abschnitt werden häufig gestellte Fragen beantwortet. Lesen Sie zunächst diesen Abschnitt, falls einmal ein Problem auftreten sollte. Kopieren Kann ich mit dem RADF oder DSDF ein A5-Original kopieren? Kann ich Originale mit unterschiedlichen Ja. Legen Sie das A5-Original im Querformat in Größen kopieren? den RADF oder DSDF. - Seite 65 1. Wählen Sie im Menü [Datei (File)] die Position Anwendung”, - “Mailboxen verwalten” [Drucken (Print)] im Anwendungsprogramm. & TopAccess-Anleitung (PDF) : “Kapitel 8: 2. Wählen Sie [TOSHIBA e-STUDIO Fax] und Registerkarte [Administration]” - “[Registration] klicken Sie auf [Einstellungen] ([Eigenschaften] Einstellungen und Bedienung” - (Preferences] ([Properties])).
- Seite 66 1. Wählen Sie [Start] und danach [Geräte und Drucker (Devices and Printers)]. • Ist der definierte Ordner freigegeben? Die Vorgehensweise zur Freigabe von Ordnern ist je 2. Wählen Sie [TOSHIBA Universal Printer 2], nach Betriebssystem unterschiedlich. rechtsklicken Sie darauf und klicken Sie danach auf [Druckereigenschaften (Printer Properties)].
- Seite 67 FAQs Kann ich auf Papier drucken, das keinem Kann ich Daten aus einer CSV-Datei im Standardformat entspricht? Adressbuch speichern? Ja. Sie können auf Nicht-Standardformaten Ja. Sie können dies mit der Adressbuchanzeige drucken, wenn Sie eine benutzerdefinierte oder mit TopAccess durchführen. Siehe: Papiergröße im Druckertreiber registrieren.
- Seite 68 Kapitel 4 FEHLERBEHEBUNG Weitere Fragen Das Papierstausymbol verschwindet nicht, obwohl der Papierstau im RADF oder DSDF Wie kann ich die IP-Adresse des Systems beseitigt wurde. prüfen oder ändern? Öffnen Sie die Abdeckung unterhalb des RADF oder Führen Sie folgende Schritte im Touch Screen DSDF und entfernen Sie das Original.
-
Seite 69: Informationen Über Das System
Kapitel INFORMATIONEN ÜBER DAS SYSTEM Lieferumfang dieses Produkts ....70 Client Software .......71 Weitere Anwendungen . -
Seite 70: Lieferumfang Dieses Produkts
Kapitel 5 INFORMATIONEN ÜBER DAS SYSTEM Lieferumfang dieses Produkts Die folgenden Artikel werden mit dem System ausgeliefert. Prüfen Sie, ob alles vorhanden ist. Wenden Sie sich bitte an den Kundendienst, wenn irgend etwas fehlt oder beschädigt ist. Lieferumfang dieses Produkts Sicherheitsinformationen Die Sicherheitsinformationen beschreiben Vorsichtsmaßnahmen bei der Benutzung des Systems. -
Seite 71: Client Software
Client Software Client Software Enthält eine Übersicht zur Clientsoftware des Systems. Außer für e-Filing Web-Dienstprogramm und TopAccess, muss die Software installiert werden, bevor Sie sie benutzen können. Client Software für Druckfunktionen Universal Druckertreiber 2 Wird mit der empfohlenen Installation installiert. &... -
Seite 72: Client Software Für E-Filing Funktionen
Kapitel 5 INFORMATIONEN ÜBER DAS SYSTEM Client Software für e-Filing Funktionen TWAIN-Treiber Dieser Treiber ermöglicht den Abruf gespeicherter e-Filing Dokumente in eine TWAIN-kompatible Anwendung auf Windows Computern. & Software Installationsanleitung (PDF) : “Kapitel 2: EMPFOHLENE INSTALLATION” oder “Kapitel 6: SCAN-TREIBER UND DIENSTPROGRAMME INSTALLIEREN (Windows)”... -
Seite 73: Weitere Anwendungen
Weitere Anwendungen Weitere Anwendungen Sie können die Funktionen Ihres Systems mit verschiedenen Anwendungen erweitern. Die Verfügbarkeit von Anwendungen variiert je nach Auslieferungsland. Wenden Sie sich hierzu bitte an den technischen Kundendienst. Für das System verfügbare Anwendungen e-BRIDGE Plus for Google Wenn Sie Google Drive (Cloud-Dienst von Google) nutzen, können Sie die Drive Scandaten von diesem System nach Google Drive hochladen und Dateien von... -
Seite 74: Optionen
Kapitel 5 INFORMATIONEN ÜBER DAS SYSTEM Optionen Die folgenden Optionen können die Systemleistung erhöhen und sind separat erhältlich. Wenden Sie sich hierzu bitte an den technischen Kundendienst oder einen unserer Vertriebspartner. e-STUDIO2010AC/2510AC e-STUDIO2010AC/2510AC, e-STUDIO2018A/2518A/3018A e-STUDIO2515AC/3015AC/3515AC/ 4515AC/5015AC, e-STUDIO3518A/4518A/5018A e-STUDIO2515AC/3015AC/3515AC/ 4515AC/5015AC, e-STUDIO2018A/2518A/3018A/3518A/... - Seite 75 Zufallsdaten überschrieben. Extended Memory (4GB) (GC-1410) Ist zu installieren, wenn die OCR-Option und die verfügbaren Anwendungen in diesem System oder der e-STUDIO2010AC/2510AC oder • Je nach Modell sind einige der Optionen bereits e-STUDIO2018A/2518A/3018A genutzt werden. installiert und können benutzt werden.
- Seite 76 Kapitel 5 INFORMATIONEN ÜBER DAS SYSTEM RADF-Lifter Der RADF-Lifter hilft Anwendern im Rollstuhl beim Öffnen/Schließen des RADF, DSDF oder der Vorlagenglasabdeckung. Halten Sie den Lifterarm. Setzen Sie den Arm in die obere Abdeckung von RADF, DSDF oder der Vorlagenglasabdeckung ein. •...
-
Seite 77: Systemanmeldung
Systemanmeldung Systemanmeldung Wenn die Abteilung- oder Benutzerverwaltung des Systems aktiviert ist, können Sie wie folgt vorgehen, um die Systemfunktionen zu nutzen. Abteilungsverwaltung Sie können die Nutzung einschränken oder das zulässige Kopiervolumen für einzelne Gruppen oder Abteilungen verwalten. Wenn diese Funktion aktiviert ist, müssen Sie nach dem Einschalten des Systems Ihren Abteilungscode eingeben. -
Seite 78: Benutzerverwaltung
Kapitel 5 INFORMATIONEN ÜBER DAS SYSTEM Benutzerverwaltung Zum Einschränken der Systembenutzung und Verwaltung von Systemprotokollen pro Anwender. Ist die Benutzerverwaltung aktiviert, müssen Sie nach dem Einschalten des Systems die Benutzerinformationen (Benutzername und Kennwort) eingeben. Folgen Sie dieser Beschreibung. Wenn Sie mehrmals ein ungültiges Kennwort eingeben, interpretiert das System dies unbefugten Zugriff und sperrt die Benutzeranmeldung für eine definierte Zeit. - Seite 79 Systemanmeldung Der Dialog zur Benutzer- Das System ist betriebsbereit. anmeldung erscheint. Lokale MFP-Authentifizierung am System Windows Domain Authentifizierung, LDAP Authentifizierung Der Domain-Name wird unter [Domain] angezeigt. Bei LDAP-Authentifizierung wird der Name des LDAP-Servers unter [LDAP] angezeigt. Falls der zu Ihnen gehörende Domain- Name oder LDAP-Server Name nicht angezeigt wird, drücken Sie , um den...
- Seite 80 MEMO...
-
Seite 81: Datensicherung
Handbücher bzw. die Onlinehilfe. Die Daten können auf USB-Datenträger oder über das Netzwerk auf einem externen Server gesichert werden. Die gesicherten Daten können über das Bedienfeld wieder hergestellt werden. Bei Unklarheiten oder zusätzlichem Informationsbedarf wenden Sie sich bitte an Ihren Servicetechniker oder einen Toshiba- Vertriebspartner. Position... -
Seite 82: Index
INDEX A, B M, N Abrufen Taste ........14 MAIN POWER Anzeige . - Seite 83 e-STUDIO2518A/3018A/3518A/4518A/5018A...
- Seite 84 MULTIFUNKTIONALE DIGITALE FARBSYSTEME / MULTIFUNKTIONALE DIGITALSYSTEME Kurzbedienungsanleitung 1-11-1, OSAKI, SHINAGAWA-KU, TOKYO, 141-8562, JAPAN 2018 TOSHIBA TEC CORPORATION Alle Rechte vorbehalten Patent; http://www.toshibatec.com/en/patent/ Ver02 F 2018-11...
