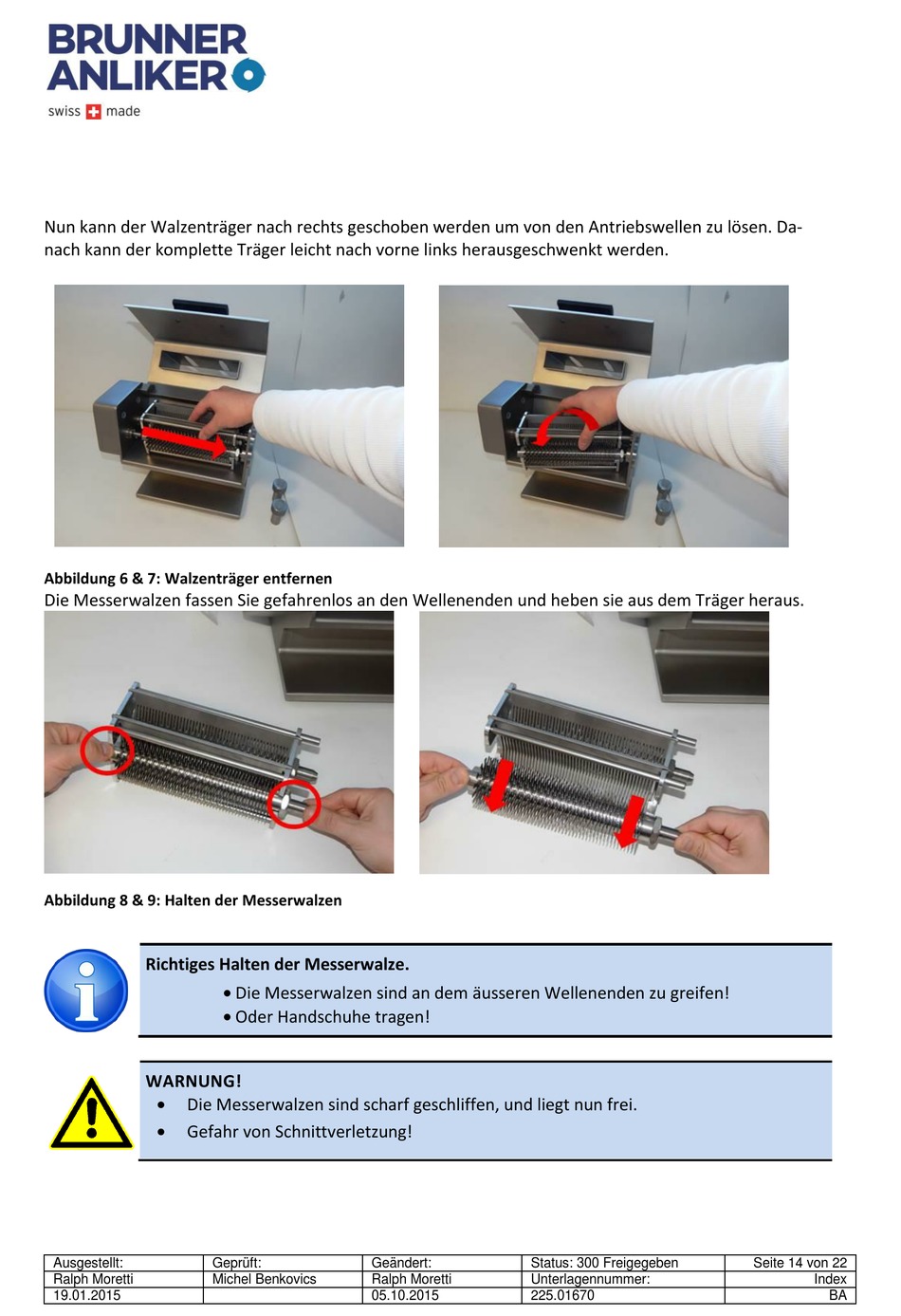

Nun kann der Walzenträger nach rechts geschoben werden um von den Antriebswellen zu lösen. Da-
nach kann der komplette Träger leicht nach vorne links herausgeschwenkt werden.
Abbildung 6 & 7: Walzenträger entfernen
Die Messerwalzen fassen Sie gefahrenlos an den Wellenenden und heben sie aus dem Träger heraus.
Abbildung 8 & 9: Halten der Messerwalzen
Richtiges Halten der Messerwalze.
WARNUNG!
Die Messerwalzen sind scharf geschliffen, und liegt nun frei.
Gefahr von Schnittverletzung!
Ausgestellt:
Geprüft:
Ralph Moretti
Michel Benkovics
19.01.2015
Die Messerwalzen sind an dem äusseren Wellenenden zu greifen!
Oder Handschuhe tragen!
Geändert:
Ralph Moretti
05.10.2015
Status: 300 Freigegeben
Unterlagennummer:
225.01670
Seite 14 von 22
