Bau- und Bedienungsanleitung

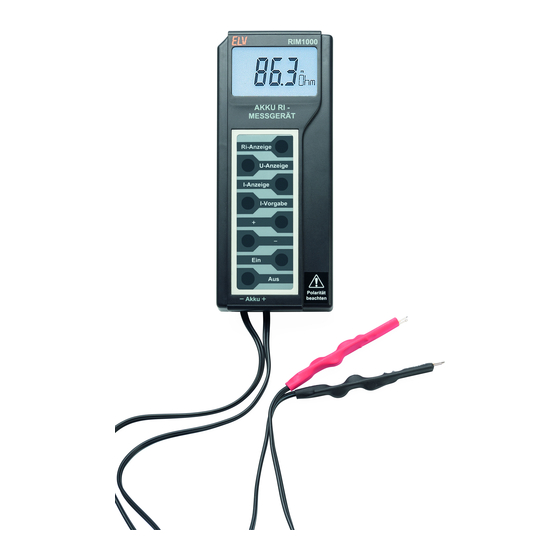

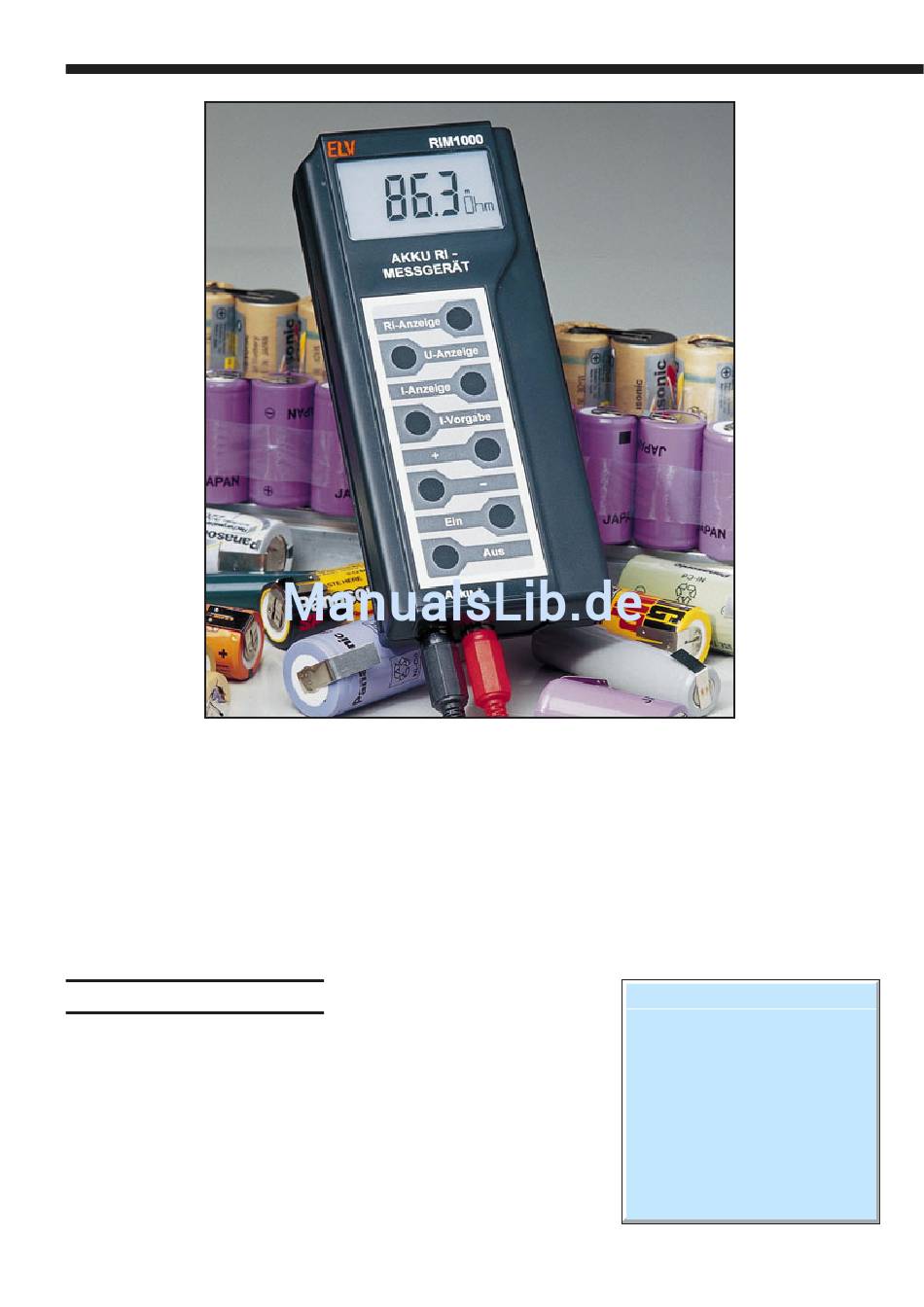

Akku-Ri-Messgerät RIM 1000
Wenn es um die Qualität von Akkus und Batterien geht,
ist die Kapazität nicht alles. Damit die Spannung unter Belastung nicht zusammenbricht,
ist bei jeder Spannungsquelle ein möglichst geringer Innenwiderstand
besonders wichtig. Diese für die Qualitätsbeurteilung eines Akkus wichtige Information,
ist mit dem RIM 1000 in wenigen Sekunden messbar.
Allgemeines
Bei Akkus und insbesondere Akkupacks
ist die Nennkapazität die wohl bekannteste
technische Angabe und fehlt somit in kei-
nem Angebotstext. Für die Qualitätsbeur-
teilung ist die Kapazität zwar wichtig, je-
doch bei Weitem nicht alles. Eines der
wichtigsten Beurteilungskriterien, insbe-
sondere bei Hochstromanwendungen, ist
der Zellen-Innenwiderstand. Hohe Preis-
unterschiede bei Einzelzellen und Akku-
packs mit gleicher Nennkapazität können
somit durchaus gerechtfertigt sein.
Ein wichtiges Leistungsmerkmal ist im
Modellbaubereich, aber auch bei Elektro-
werkzeugen, wo hohe Ströme entnommen
werden, die Spannungslage unter Lastbe-
dingungen. Die kann natürlich nur dann
hoch sein, wenn möglichst wenig Span-
nung am Akku selbst abfällt und in Abwär-
me umgesetzt wird.
Bei Akkus mit hohem Innenwiderstand
ist die entnehmbare Kapazität relativ stark
von den Lastbedingungen abhängig. Zum
einen wird dann eine Menge Energie unge-
nutzt am Innenwiderstand „verbraten" und
zum anderen erscheint der Akku durch das
Zusammenbrechen der Spannung als leer,
Best.-Nr.: 47135
Stand: Februar 2003
Technische Daten:
Messmöglichkeiten:
Akku-Innenwiderstand:
0,1 mΩ - 9,999 Ω
Akku-Spannung: .................... 0 - 30 V
Entlade-Stromimpuls: ........ 1 A - 10 A
Messwerterfassung: .............. 4-Leiter-
Messung mit federnd gelagerten Mess-
spitzen
Messbereichswahl: ........... automatisch
Spannungsversorgung:
9-V-Blockbatterie
Abm. (B x H x T): .. 71 x 172 x 28 mm
Version 3.0,
