GENERELL GILT:
ABSTÄNDE OHNE DOME BLOCK CONNECTOR:
(A) Modulblock in Modulrichtung: 13,5 m
(B) Modulblock in Schienenrichtung: 13,5 m
(C) Fugenbreite entlang der Grundschiene: min. 339 mm
(III) Fugenbreite zwischen Modulblöcken in Modulreihenrichtung: min. 180 mm; max. Modulbreite
(II) Abstand zum Schienenende:
(II.3) mit angrenzender Komponente min. 20 mm
ABSTÄNDE MIT DOME BLOCK CONNECTOR:
(A) Modulblock in Modulrichtung: 13,5 m
(B) Modulblock in Schienenrichtung: 13,5 m
(C) Fugenbreite entlang der Grundschiene: min. 50 mm; max. 80 mm
III Fugenbreite zwischen Modulblöcken in Modulreihenrichtung: 140 mm, 210 oder 310 mm
II Abstand zum Schienenende:
(II.1) Festlagerseite min. 50 mm
(II.2) Loslagerseite min. 100 mm
(II.3) Loslagerseite mit angrenzender Komponente 140 mm

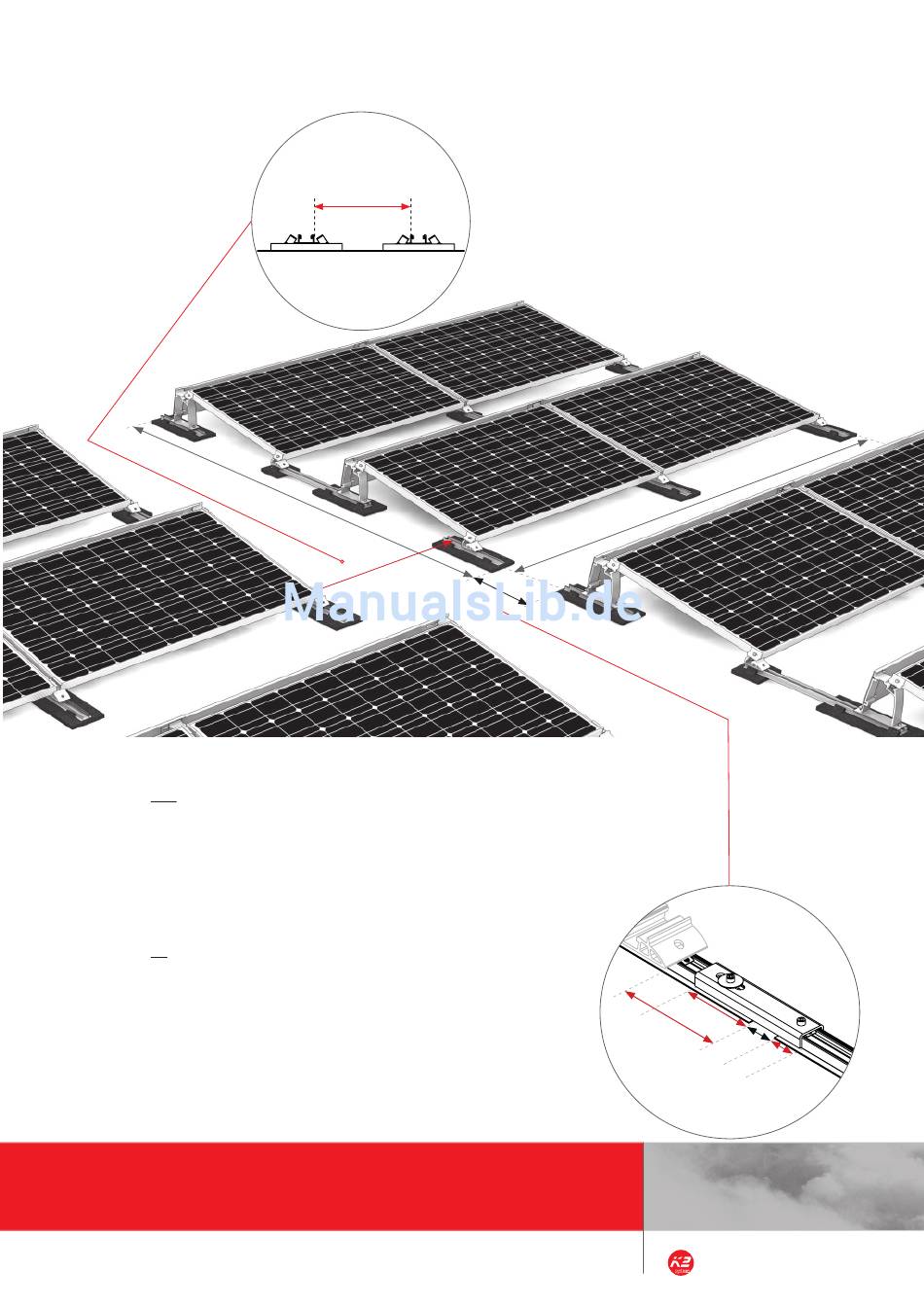

Detailabbildung Fugenbreite
III
(B)
III
Montage S-Dome 2.0 System
(C)
II.3
)
A
(
Detailabbildung mit
Dome block connector
II.2
(C)
II.1
10 | 21
