PCE Instruments PCE-778 Bedienungsanleitung
Verwandte Anleitungen für PCE Instruments PCE-778
Inhaltszusammenfassung für PCE Instruments PCE-778

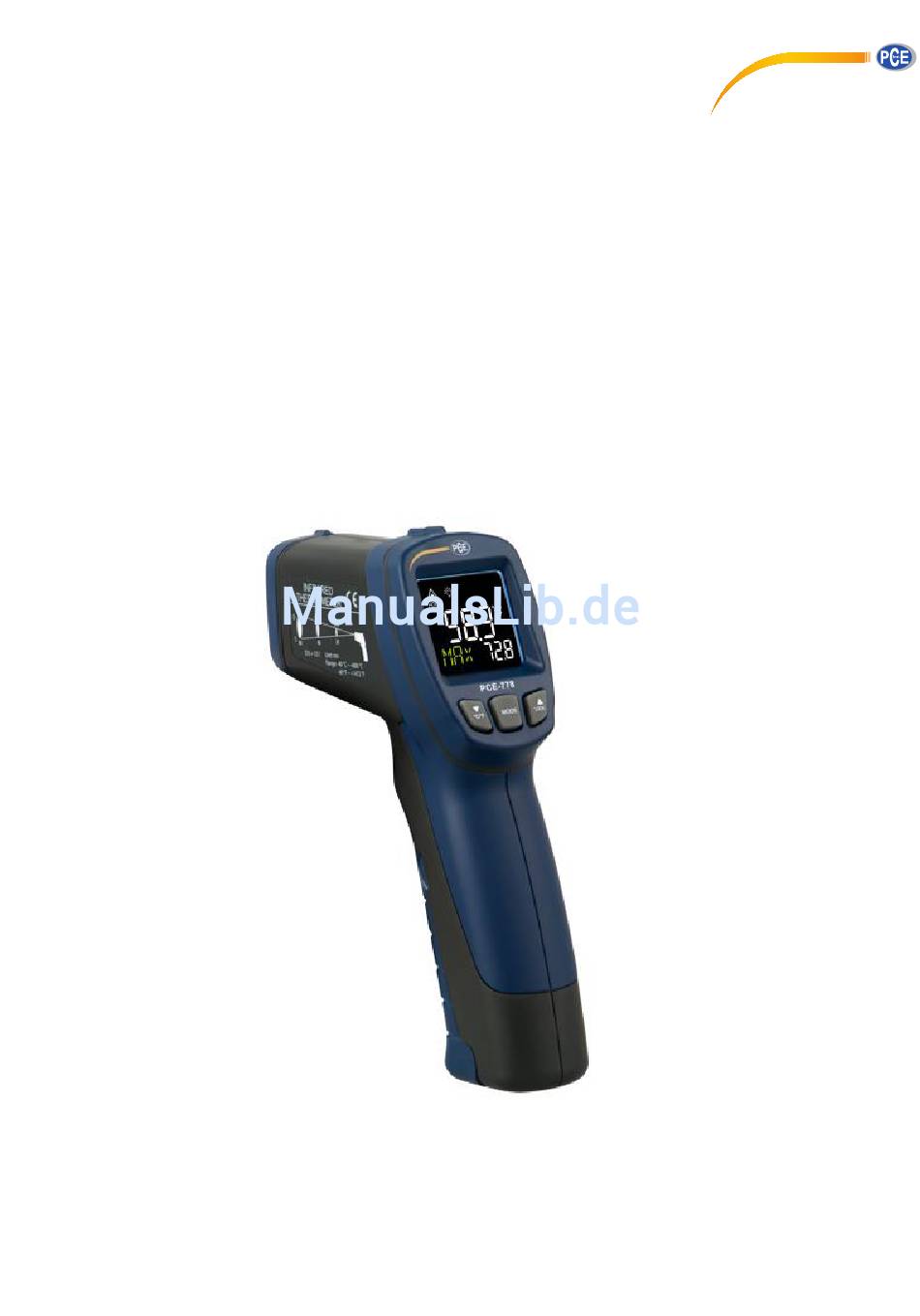

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Digitalthermometer PCE-778 Version 1.0 Erstelldatum 15.04.2016 Letzte Änderung 08.03.2017...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Sicherheitsinformationen ..................3 Spezifikationen ......................4 Technische Spezifikationen ......................4 Lieferumfang ..........................4 Systembeschreibung ....................5 Beschreibung Hauptgerät ......................5 Beschreibung Display ......................... 6 Inbetriebnahme ....................... 7 Batterien / Stromversorgung....................... 7 Gebrauch/Betrieb ....................7 Messen ............................7 Weitere Messfunktionen ......................8 5.2.1 Extremwertmessung ........................ -
Seite 3: Sicherheitsinformationen
BETRIEBSANLEITUNG Vielen Dank, dass Sie sich für den Kauf von einem Infrarotthermometer von PCE Instruments entschieden haben. Sicherheitsinformationen Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. -
Seite 4: Spezifikationen
-20 ... +60 °C, rH < 80 % Spannungsversorgung 9 V Blockbatterie Laser Klasse 2 Gewicht 250 g Abmessungen 95 x 83 x 192 mm Lieferumfang 1 x Infrarotthermometer PCE-778 1 x Batterie (9 V Blockbatterie) 1 x Befestigungshaken 1 x Bedienungsanleitung... -
Seite 5: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Beschreibung Hauptgerät Laser Infrarotsensor Trigger Batteriefachabdeckung MODE-Taste Pfeil-hoch / LOCK-Taste Pfeil-runter / Taste Messeinheit Display... -
Seite 6: Beschreibung Display
BETRIEBSANLEITUNG Beschreibung Display 1. Display HOLD 2. Hauptanzeige 3. Messmodus 4. Nebenanzeige Messmodus 5. Anzeige in °F 6. Anzeige in °C 7. Warnanzeige für den geringen Batteriestand 8. Alarm (niedrige Alarmgrenze) 9. Alarm (hohe Alarmgrenze) 10. Anzeige akustischer Warnton 11. Anzeige Messvorgang 12. -
Seite 7: Inbetriebnahme
BETRIEBSANLEITUNG Inbetriebnahme Batterien / Stromversorgung Unterhalb des Triggers befindet sich die Batterieabdeckung. Öffnen Sie diese vor der Verwendung des Messgeräts und setzen Sie die 9 V Blockbatterie mit der korrekten Polung in das Gerät ein. Gebrauch/Betrieb Messen Um eine einfache Standardmessung durchzuführen muss der Benutzer lediglich nach dem Einsetzen der Batterie den Trigger betätigen. -
Seite 8: Weitere Messfunktionen
BETRIEBSANLEITUNG Weitere Messfunktionen Das Infrarotthermometer verfügt über einige andere Messfunktionen, die im Folgenden kurz beschrieben werden sollen. 5.2.1 Extremwertmessung 5.2.1.1 Maximum Um die, während eines Messvorgangs maximal gemessene Temperatur zu ermitteln, muss über die MODE-Taste das Kürzel „MAX“ ausgewählt werden. Wenn die Messung dann durchgeführt wird, wird der Maximalwert auf dem Display in der unteren rechten Ecke angezeigt und nach oben korrigiert, wenn der angezeigte Wert überstiegen wird. -
Seite 9: Einstellungen
BETRIEBSANLEITUNG Einstellungen 5.3.1 Emissionsgrad Der Emissionsgrad ist auf 0,95 voreingestellt. Um ihn zu ändern, muss die MODE-Taste so lange gedrückt werden, bis auf dem Display links unten das Kürzel „E“ inklusive der Pfeile nach oben und nach unten erscheint. Durch die Pfeiltasten am Bedienfeld kann der Emissionsgrad verändert werden. Folgend finden Sie die gängigsten Emissionsgrade. -
Seite 10: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
