Angaben zum Gerät
2.6 Technische Daten, Abmessungen, Anschlüsse
Die technischen Daten geben Ihnen Informationen über
das Leistungsprofil des Logano plus SB615

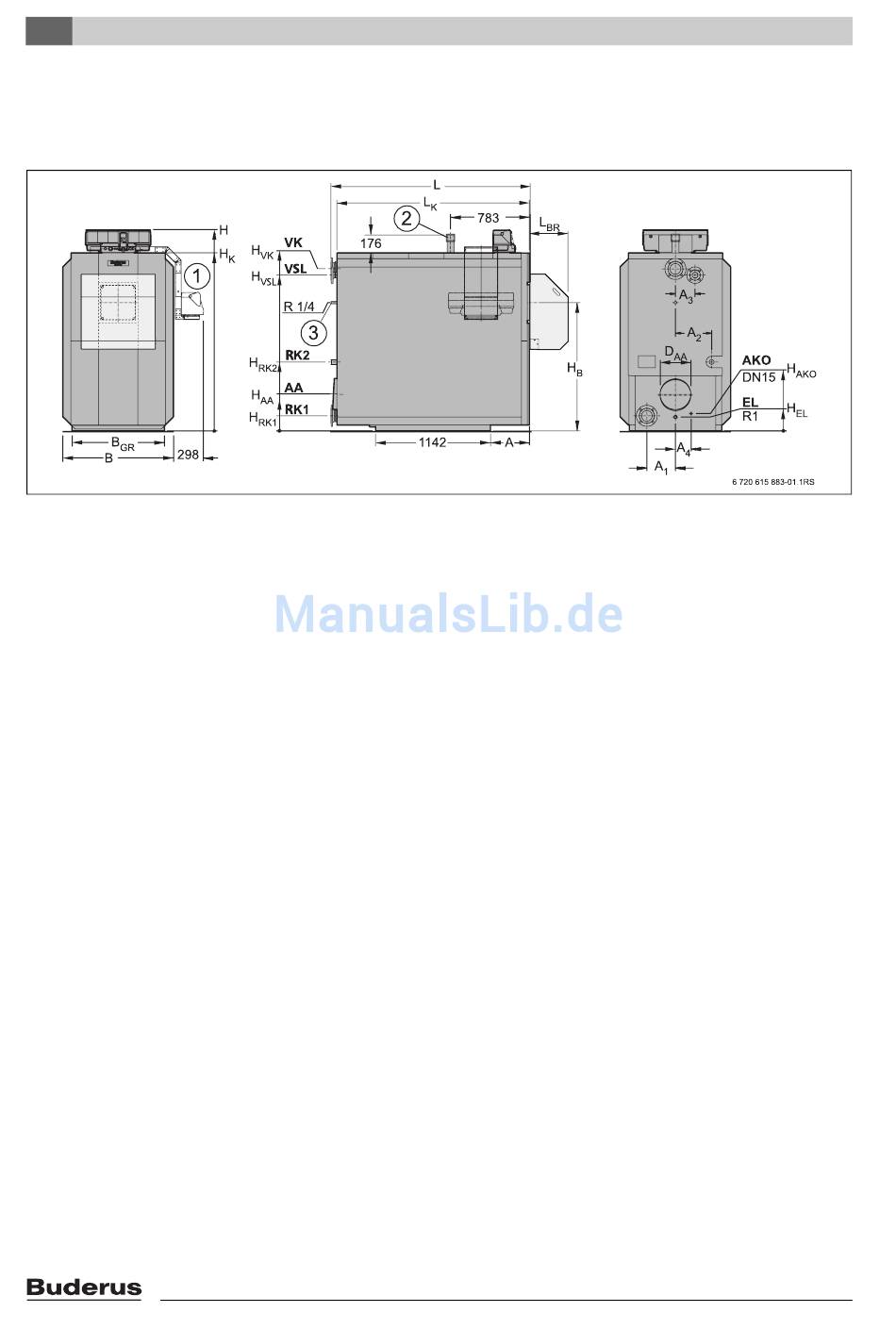

Bild 1 Technische Daten, Abmessungen, Anschlüsse
A Abstand
AA Austritt Abgas
AKO Austritt Kondensat
B Kesselbreite mit Verkleidung
B Länge Grundrahmen
GR
D Ø Austritt Abgas innen
AA
EL Eintritt Kaltwasser/Entleerung
H Kesselhöhe ohne Regelgerät
H Höhe Abgasstutzen
AA
H Höhe Austritt Kondensat
AKO
H Höhe Brennertür
B
H Höhe Entleerung
EL
H Kesselhöhe mit Regelgerät, z. B. Regelgerät Logamatic
K
4311/12 = H + 235 mm
H Höhe Rücklauf Kessel 1
RK1
H Höhe Rücklauf Kessel 2
RK2
H Höhe Vorlauf Kessel
VK
H Höhe Vorlauf Sicherheitsleitung
VSL
L Kessellänge mit Verkleidung
L Länge Brenner
BR
L Kesselblocklänge
K
RK1 Rücklauf Kessel 1
RK2 Rücklauf Kessel 2
VK Vorlauf Kessel
VSL Vorlauf Sicherheitsleitung
1 Seitliche Regelgeräte-Halterung (links/rechts)
2 Stutzen für Wassermangelsicherung (WMS) ab Kessel-
größe 400 kW
3 Minimaldruckwächter (MDW) für Kesselgröße 145 –
240 kW oder Minimaldruckbegrenzer (MDB) für Kessel-
größe 310 kW als Zubehör
6 Logano plus SB615 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
