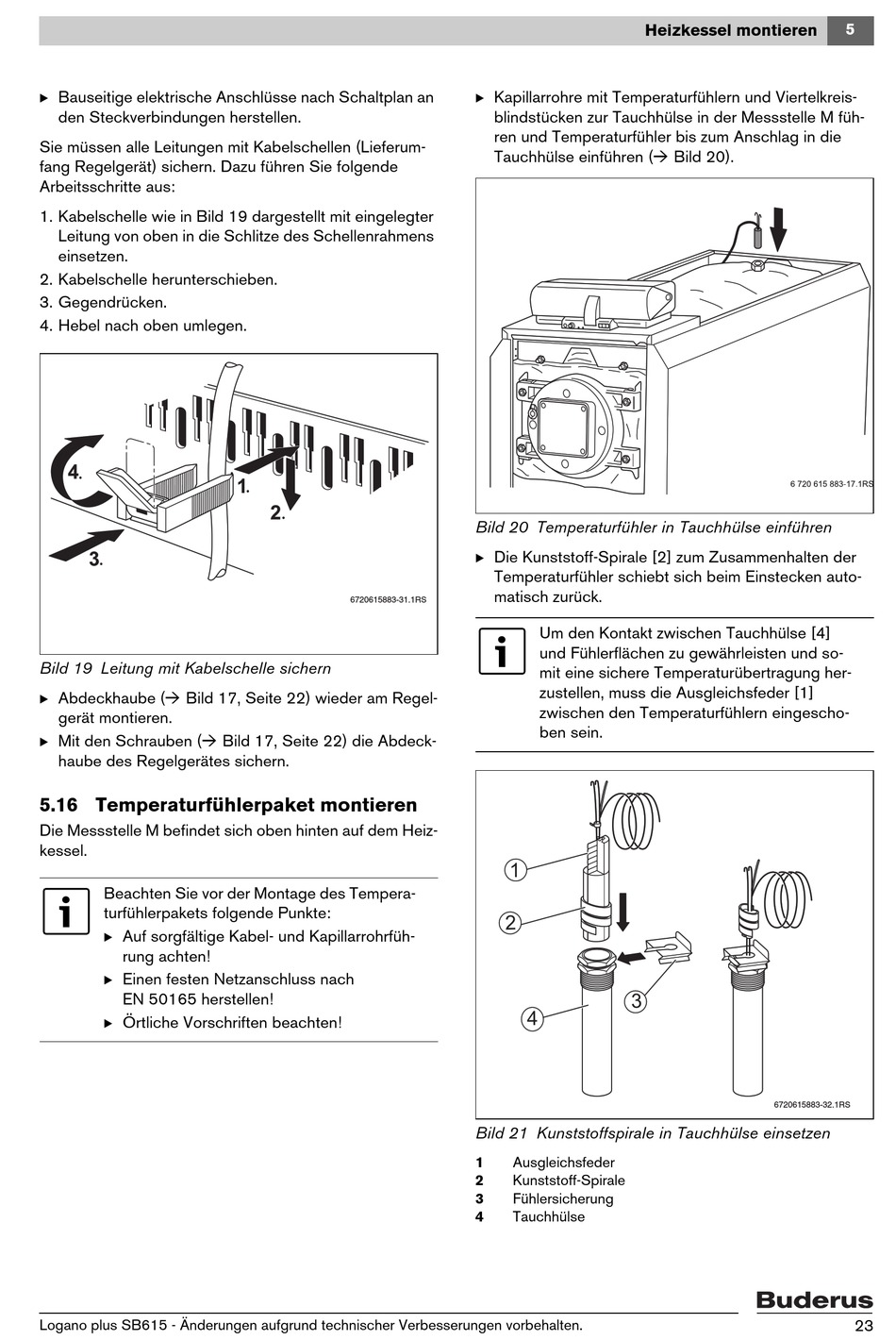

Temperaturfühlerpaket Montieren - Buderus Logano plus SB615 Installations- Und Wartungsanleitung

B Bauseitige elektrische Anschlüsse nach Schaltplan an
den Steckverbindungen herstellen.
Sie müssen alle Leitungen mit Kabelschellen (Lieferum-
fang Regelgerät) sichern. Dazu führen Sie folgende
Arbeitsschritte aus:
1. Kabelschelle wie in Bild 19 dargestellt mit eingelegter
Leitung von oben in die Schlitze des Schellenrahmens
einsetzen.
2. Kabelschelle herunterschieben.
3. Gegendrücken.
4. Hebel nach oben umlegen.
.
.
Bild 19 Leitung mit Kabelschelle sichern
B Abdeckhaube (
Bild 17, Seite 22) wieder am Regel-
gerät montieren.
B Mit den Schrauben (
haube des Regelgerätes sichern.
5.16 Temperaturfühlerpaket montieren
Die Messstelle M befindet sich oben hinten auf dem Heiz-
kessel.
Beachten Sie vor der Montage des Tempera-
turfühlerpakets folgende Punkte:
B Auf sorgfältige Kabel- und Kapillarrohrfüh-
rung achten!
B Einen festen Netzanschluss nach
EN 50165 herstellen!
B Örtliche Vorschriften beachten!
Logano plus SB615 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
.
.
.
6720615883-31.1RS
Bild 17, Seite 22) die Abdeck-
Heizkessel montieren
B Kapillarrohre mit Temperaturfühlern und Viertelkreis-
blindstücken zur Tauchhülse in der Messstelle M füh-
ren und Temperaturfühler bis zum Anschlag in die
Tauchhülse einführen (
Bild 20 Temperaturfühler in Tauchhülse einführen
B Die Kunststoff-Spirale [2] zum Zusammenhalten der
Temperaturfühler schiebt sich beim Einstecken auto-
matisch zurück.
Um den Kontakt zwischen Tauchhülse [4]
und Fühlerflächen zu gewährleisten und so-
mit eine sichere Temperaturübertragung her-
zustellen, muss die Ausgleichsfeder [1]
zwischen den Temperaturfühlern eingescho-
ben sein.
1
Bild 21 Kunststoffspirale in Tauchhülse einsetzen
1 Ausgleichsfeder
2 Kunststoff-Spirale
3 Fühlersicherung
4 Tauchhülse
Bild 20).
