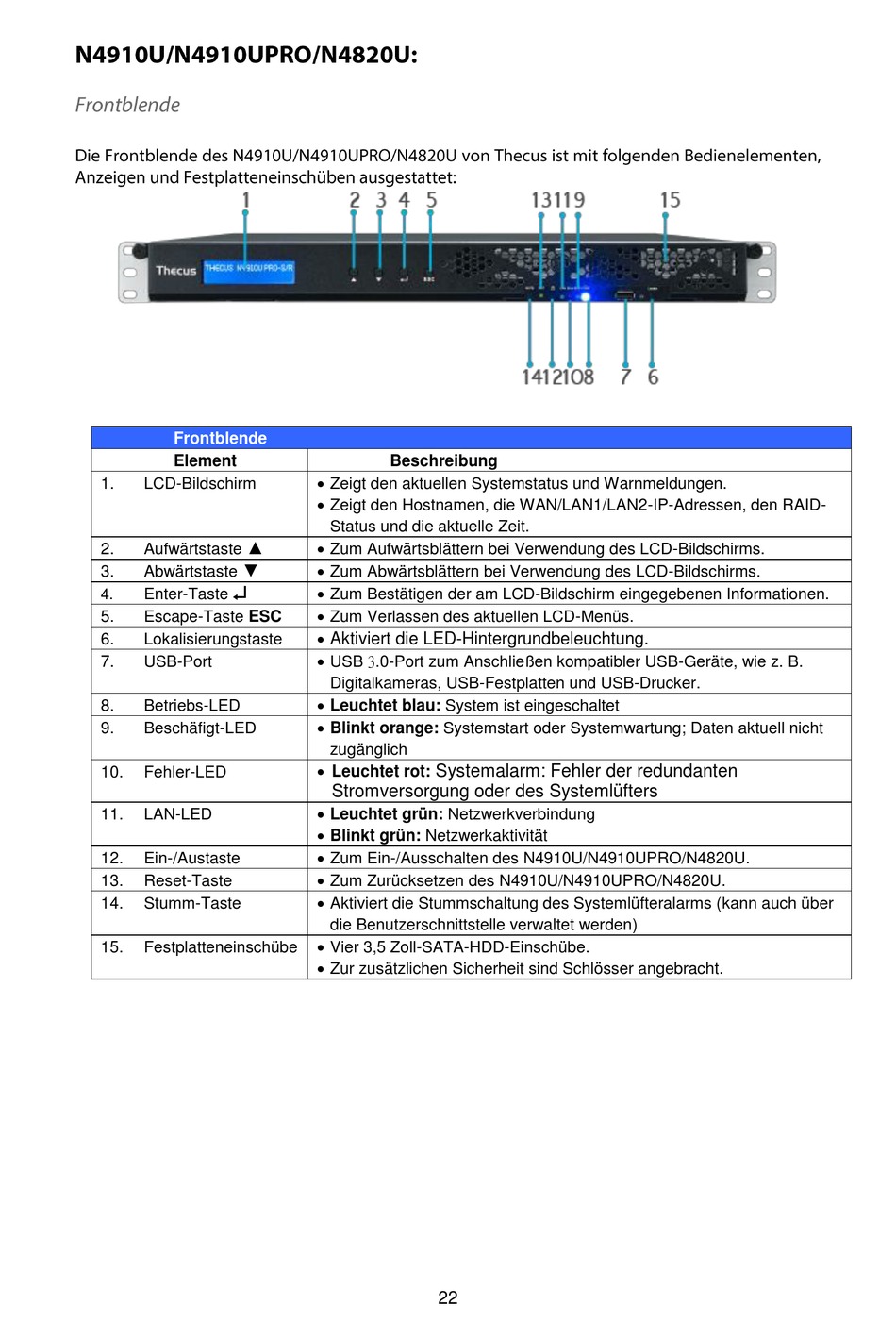

Frontblende
Element
1.
LCD-Bildschirm
▲
2.
Aufwärtstaste
▼
3.
Abwärtstaste
Enter-Taste
4.
5.
Escape-Taste ESC
6.
Lokalisierungstaste
7.
USB-Port
8.
Betriebs-LED
9.
Beschäfigt-LED
10.
Fehler-LED
11.
LAN-LED
12.
Ein-/Austaste
13.
Reset-Taste
14.
Stumm-Taste
15.
Festplatteneinschübe
Beschreibung
Zeigt den aktuellen Systemstatus und Warnmeldungen.
Zeigt den Hostnamen, die WAN/LAN1/LAN2-IP-Adressen, den RAID-
Status und die aktuelle Zeit.
Zum Aufwärtsblättern bei Verwendung des LCD-Bildschirms.
Zum Abwärtsblättern bei Verwendung des LCD-Bildschirms.
Zum Bestätigen der am LCD-Bildschirm eingegebenen Informationen.
Zum Verlassen des aktuellen LCD-Menüs.
Aktiviert die LED-Hintergrundbeleuchtung.
USB 3.0-Port zum Anschließ en kompatibler USB-Geräte, wie z. B.
Digitalkameras, USB-Festplatten und USB-Drucker.
Leuchtet blau: System ist eingeschaltet
Blinkt orange: Systemstart oder Systemwartung; Daten aktuell nicht
zugänglich
Leuchtet rot:
Systemalarm: Fehler der redundanten
Stromversorgung oder des Systemlüfters
Leuchtet grü n: Netzwerkverbindung
Blinkt grü n: Netzwerkaktivität
Zum Ein-/Ausschalten des N4910U/N4910UPRO/N4820U.
Zum Zurücksetzen des N4910U/N4910UPRO/N4820U.
Aktiviert die Stummschaltung des Systemlüfteralarms (kann auch über
die Benutzerschnittstelle verwaltet werden)
Vier 3,5 Zoll-SATA-HDD-Einschübe.
Zur zusätzlichen Sicherheit sind Schlösser angebracht.
22
