- Seite 1 STEUERUNG FA01233-DE FÜR 24 V ANTRIEBE ZL65 MONTAGEANLEITUNG DE Deutsch...
- Seite 2 - Anschluss der RLB Steckkarte für den Notbetrieb bei Stromausfall und zum Aufl aden der Batterien; - Anschluss an die RIO-CONN Steckkarte für die Konfi guration der kabellosen Zusatzgeräte der Serie RIO; - Anschluss des Moduls UR042 für die Fernsteuerung von CAME Antrieben über CAME CLOUD. Sämtliche Anschlüsse werden durch Feinsicherungen geschützt.
-

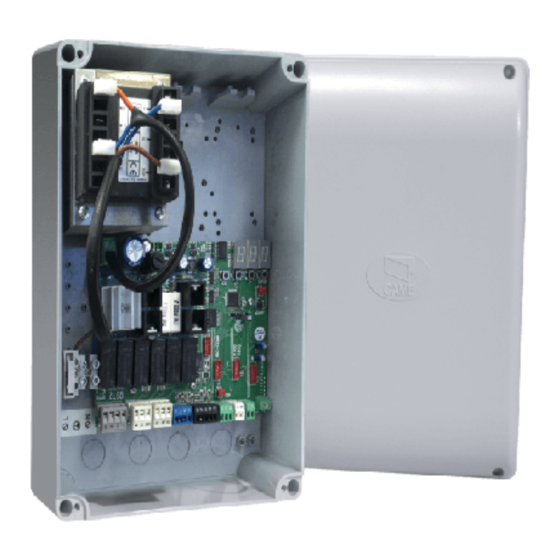

Seite 3: Beschreibung Der Bestandteile
Maße (mm) Beschreibung der Bestandteile Netzsicherung 13. Steckplatz für R700/R800 Platine Klemmleiste Spannungsversorgung 14. Steckplatz für RIO-CONN Platine Klemmleiste für Warngeräte 15. Steckplatz für RSE-Platine Klemmleisten für Antriebe mit Encoder 16. Steckplatz für Memory Roll Klemmleiste für Befehlsgeber 17. Programmiertaster Klemmleiste für Sicherheitsgeräte 18. -
Seite 4: Allgemeine Hinweise Für Die Montage
2 x 0,5 mm Antenne RG58 max 10 m Came Remote Protocol (CRP) UTP CAT5 max 1000 m Die Wahl der Kabelstärke von Kabeln mit einer anderen Länge, als die in der Tabelle angeführten, muss laut den Angaben der Richtlinie CEI EN 60204-1 auf der Grundlage der eff ektiven Leistungsaufnahme der angeschlossenen Geräte erfolgen. -
Seite 5: Montage
MONTAGE Befestigung der Steuereinheit Das Gehäuse der Steuerung an einer geschützten Stelle mit Schrauben und Dübeln befestigen Wir empfehlen die Verwendung von Zylinderkopfschrauben (6 x 70 mm). Die vorgeprägten Löcher unter dem Gehäuse der Steuerung durchbohren (18 und 20 mm) Vorsicht: nicht die elektronische Steuerung beschädigen. -
Seite 6: Anschluss Antrieb Mit Encoder
Anschluss Antrieb mit Encoder M1 N1 ENC1 M2 N2 ENC2 Antrieb mit Encoder (M2) 24 V DC, mit Zulaufverzögerung. Antrieb mit Encoder (M1) 24 V DC, mit Aufl aufverzögerung. Anzeigegerät 10 11 E 5 Ausgang für Anzeige Tor off en. (Kontaktbelastbarkeit: 24 V AC/DC - max. -
Seite 7: Sicherheitsgeräte
Sicherheitsgeräte Lichtschranken Den Kontakt CX oder CY (NC) als, Eingang für der EN 12978 entsprechende Sicherheitsgeräte, wie z.B. Lichtschranken, konfi gurieren. Siehe Funktionen Eingang CX (Funktion F2) bzw. CY (Funktion F3) in: - C1 Wiederaufl auf bei Zulauf. Während des Zulaufs bewirkt der sich öff nende Kontakt die Laufreversierung bis zum vollständigen Aufl... -
Seite 8: Kabellose Geräte
Display wird die Fehlermeldung E 17 angezeigt. RIO-CONN RIO-EDGE RIO-CELL RIO-LUX Anschluss mit Came Remote Protocol (CRP) RSE-Platine einstecken. A - A 1 2 3P 7 10 TS 2 CX CY A B GND S1 GND A B B - B... -
Seite 9: Beschreibung Der Programmierbefehle
Beschreibung der Programmierbefehle 8 8 8 Display Mit ENTER: - steigt man in das Menü ein; Mit ESC: - werden eingegebene Werte bestätigt - steigt man aus dem Menü aus; und eingespeichert. - werden Änderungen rückgängig gemacht. Mit den Tastern < >: - wechselt man von einem Menüpunkt zum Anderen;... -
Seite 10: Menü-Übersicht
Menü-Übersicht Notstopp (1-2) Dem Eingang 2-CX zugeordnete Funktion Dem Eingang 2-CY zugeordnete Funktion Sicherheitstest der Lichtschranken Totmannbetrieb Befehlsgerät auf 2-7 Befehlsgerät auf 2-3P Hinderniserfassung bei stehendem Antrieb F 10 Ist Warnanzeige Tor off en bzw. Elektroschloss F 11 Encoder deaktivieren F 12 Langsamer Anlauf F 13... - Seite 11 Funktionsmenü WICHTIG! Zu Beginn der Programmierung zunächst die Funktionen MOTORTYP (A 1), ANZAHL DER ANTRIEBE (F46), MOTORTEST (A2) und LAUFWEGEINSTELLUNG (A3) vornehmen. Die Programmierung der Funktionen wird bei stehendem Antrieb vorgenommen. Es können max. 25 Benutzer gespeichert werden F 1 Notstopp [1-2] OFF= deaktiviert (Werkseinstellung) / ON= = aktiviert NC-Eingang - Tor stoppt und Autozulauf wird ausgeschlossen;...
- Seite 12 F 10 Anzeige Tor off en 0 = bei off enem und sich bewegendem Tor eingeschaltet (Werkseinstellung) oder Aktivierung des 1 = im Aufl auf blinkt sie jede halbe Sekunde, Elektroschlosses im Zulauf blinkt sie im Sekundentakt, bei off enem Tor ist sie ständig eingeschaltet, bei geschlossenem Tor ist sie ausgeschaltet 2 = Elektroschloss ist aktiviert.
- Seite 13 F 23 Torfl ügelverzögerung im 0 = 0 Sek. /… / 2 = 2 Sek. (Werkseinstellung) /… / 10 = 10 Sek. Aufl auf Nach einem Aufl aufbefehl startet der Motor M1 später. Die Aufl aufverzögerung kann von 0 bis 10 Sekunden eingestellt werden.
- Seite 14 Einstellung der Anzahl der an die Steuerung angeschlossenen Antriebe. F 49 serieller Anschluss OFF= deaktiviert (Werkseinstellung) / 3 = CRP Das Came Remote Protocol wird aktiviert. F 50 Daten speichern OFF= deaktiviert (Werkseinstellung) / ON = aktiviert Speichern der Nutzer und der Einstellungen auf die Memory Roll.
- Seite 15 4 = 14400 Baud / 5 = 19200 Baud / 6 = 38400 Baud / 7 = 57600 Baud / 8 = 115200 Baud Einstellung der Kommunikationsgeschwindigkeit im Verbindungssystem CRP (Came Remote Protocol). F 65 kabelloser Eingang OFF= deaktiviert (Werkseinstellung) / 7 = P7 / 8 = P8...
- Seite 16 A 1 Motortyp 1 = SWN20 - SWN25 (Werkseinstellung) / 2 = FA7024CB Den in der Anlage verwendeten Getriebemotor auswählen. A 2 Motortest OFF= deaktiviert / ON = aktiviert Mit diesem Test wird die Drehrichtung der Motoren kontrolliert (siehe Abschnitt MOTORTEST). A 3 Laufwegeinstellung OFF= deaktiviert / ON = aktiviert Automatische Einstellung des Torlaufs (siehe Abschnitt LAUFWEGEINSTELLUNG).
-
Seite 17: Laufwegeinstellung
Laufwegeinstellung Vor der Laufwegeinstellung die Tor zur Hälfte öff nen, kontrollieren, dass der Laufweg frei von Hindernissen ist und dass im Auf- und Zulauf mechanische Anschläge vorhanden sind. Die mechanischen Anschläge müssen vorhanden sein. Wichtig! Während der Einstellung werden alle Sicherheitsgeräte deaktiviert. A 3 auswählen. -
Seite 18: Eingabe Eines Benutzers Mit Zugeordneter Funktion
Während der Eingabe / des Löschens von Benutzern blinken die freien Nummern auf, die für einen gegebenenfalls einzugebenden Benutzer (max. 25 Benutzer) verwendet werden können. Eingabe eines Benutzers mit zugeordneter Funktion Benutzer Zugeordnete Funktion U 1 auswählen. Mit ENTER bestätigen. Eine dem Benutzer zuzuordnende Betriebsweise auswählen. -
Seite 19: Torlaufbereiche, Langsamlauf- Und Annäherungspunkte
Memory Roll Steckkarte Die Benutzerdaten und die Anlagenkonfi guration werden eingespeichert und können mit einer anderen Steuerung auch auf einer anderen Anlage verwendet werden. Nach der Datenspeicherung empfehlen wir, die Memory Roll zu entfernen. Memory roll. TORLAUFBEREICHE, LANGSAMLAUF- UND ANNÄHERUNGSPUNKTE Die Torlaufbereiche sowie die Langsamlauf- und Annäherungspunkte wurden gemäß... -
Seite 20: Abbau Und Entsorgung
Fachbetrieben entsorgt werden. NICHT IN DIE UMWELT GELANGEN LASSEN! BEZUGSNORMEN Das Produkt entspricht den geltenden Bezugsnormen. CAME S.p.A. Via Martiri Della Libertà, 15 31030 Dosson di Casier - Treviso - Italy tel. (+39) 0422 4940 - fax. (+39) 0422 4941...
