7. Zusätzliche Befüllung
Kältemittelleitung
(Ø in mm)
g/m
Ø Flüssigkeit: 10
50
Ø Gas: 1 6
Die unbefüllte Leitungslänge ermitteln:
– Duo-Split: L1 + L2 + L3 (siehe auch
– Triple-Split: L1 + L2 + L3 + L4 (siehe auch
Die zusätzliche Kältemittelmenge berechnen:
1. Die Leitungslängen für die verbauten Flüssigkeitsleitungen
ermitteln.
A = Länge der Flüssigkeitsleitung Ø 12 mm: _________ m
B = Länge der Flüssigkeitsleitung Ø 10 mm: _________ m
C = Länge der Flüssigkeitsleitung Ø 6 mm:
2. Die ermittelten Leitungslängen (in m) in die unten stehende
Formel eintragen.
Hinweis: Entleeren Sie nicht das Kältemittel, auch wenn die
berechnete Kältemittelmenge negativ ist.
Zusätzliche Kältemittelmenge (in g)
= (A x 100) + (B x 50) + (C x 30) - 1500

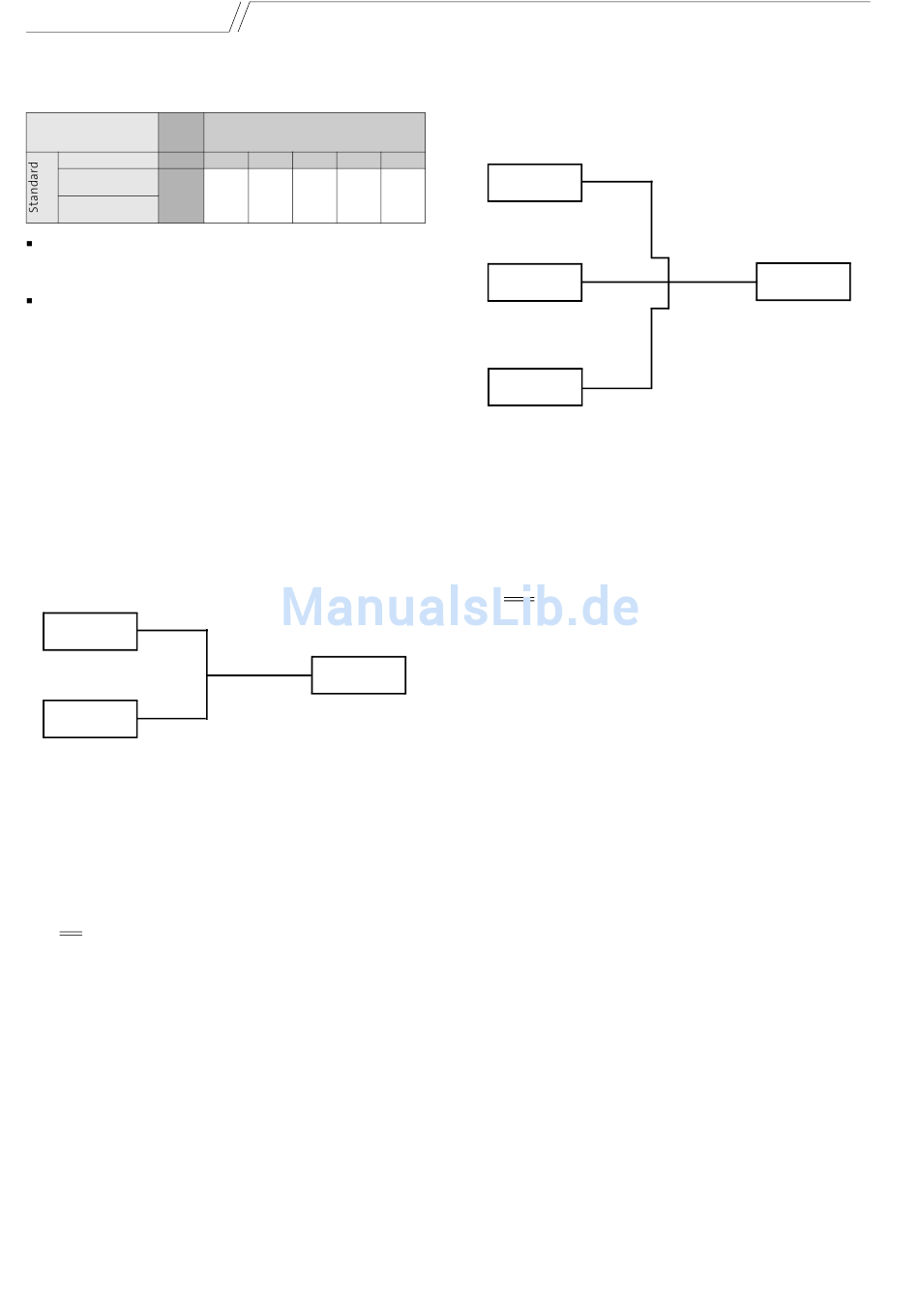

Berechnungsbeispiel 1
Ø Flüssigkeitsleitung: 10 mm
Ø Sauggasleitung: 16 mm
Inneneinheit
(24000 BTU/h)
L2: 10 m
Inneneinheit
(24000 BTU/h)
L3: 7 m
Ø Flüssigkeitsleitung: 10 mm
Ø Sauggasleitung: 16 mm
A = Länge der Flüssigkeitsleitung Ø 12 mm:
B = Länge der Flüssigkeitsleitung Ø 10 mm:
C = Länge der Flüssigkeitsleitung Ø 6 mm:
Zusätzliche Kältemittelmenge (in g)
= (A x 100) + (B x 50) + (C x 30) - 1500
= (0 x100) + (37 x 50) + (0 x 30) -1500
= 350
Leitungslänge
~30 m 40 m 50 m 60 m
keine 500 g 1000 g 1500 g 2000 g
Seite 15)
Seite 15)
_________ m
Außeneinheit
(54000 BTU/h)
L1: 20 m
Ø Flüssigkeitsleitung: 10 mm
Ø Sauggasleitung: 16 mm
0 m
37 m
0 m
Berechnungsbeispiel 2
70 m
Inneneinheit
(18000 BTU/h)
Inneneinheit
(18000 BTU/h)
Ø Flüssigkeitsleitung: 6 mm
Ø Sauggasleitung: 12 mm
Inneneinheit
(18000 BTU/h)
Ø Flüssigkeitsleitung: 6 mm
Ø Sauggasleitung: 12 mm
A = Länge der Flüssigkeitsleitung Ø 12 mm:
B = Länge der Flüssigkeitsleitung Ø 10 mm:
C = Länge der Flüssigkeitsleitung Ø 6 mm:
Zusätzliche Kältemittelmenge (in g)
= (A x 100) + (B x 50) + (C x 30) - 1500
= (0 x100) + (10 x 50) + (15 x 30) -1500
= –550
Hinweis: Die berechnete Kältemittelmenge ist
negativ. Kältemittel nicht entnehmen oder hinzu-
fügen.
ZUSÄTZLICHE BEFÜLLUNG
Ø Flüssigkeitsleitung: 6 mm
Ø Sauggasleitung: 12 mm
L2: 5 m
Außeneinheit
(54000 BTU/h)
L1: 10 m
L3: 5 m
Ø Flüssigkeitsleitung: 10 mm
Ø Sauggasleitung: 16 mm
L4: 5 m
10 m
15 m
0 m
