Fujitsu AUY-25 AA Technische Dokumentation
Deckencassetten 400 v - ausführung
Inhaltsverzeichnis
Quicklinks
AOY-36/45
00
FUJITSU
Barth+StöcklelI.
System
e zur

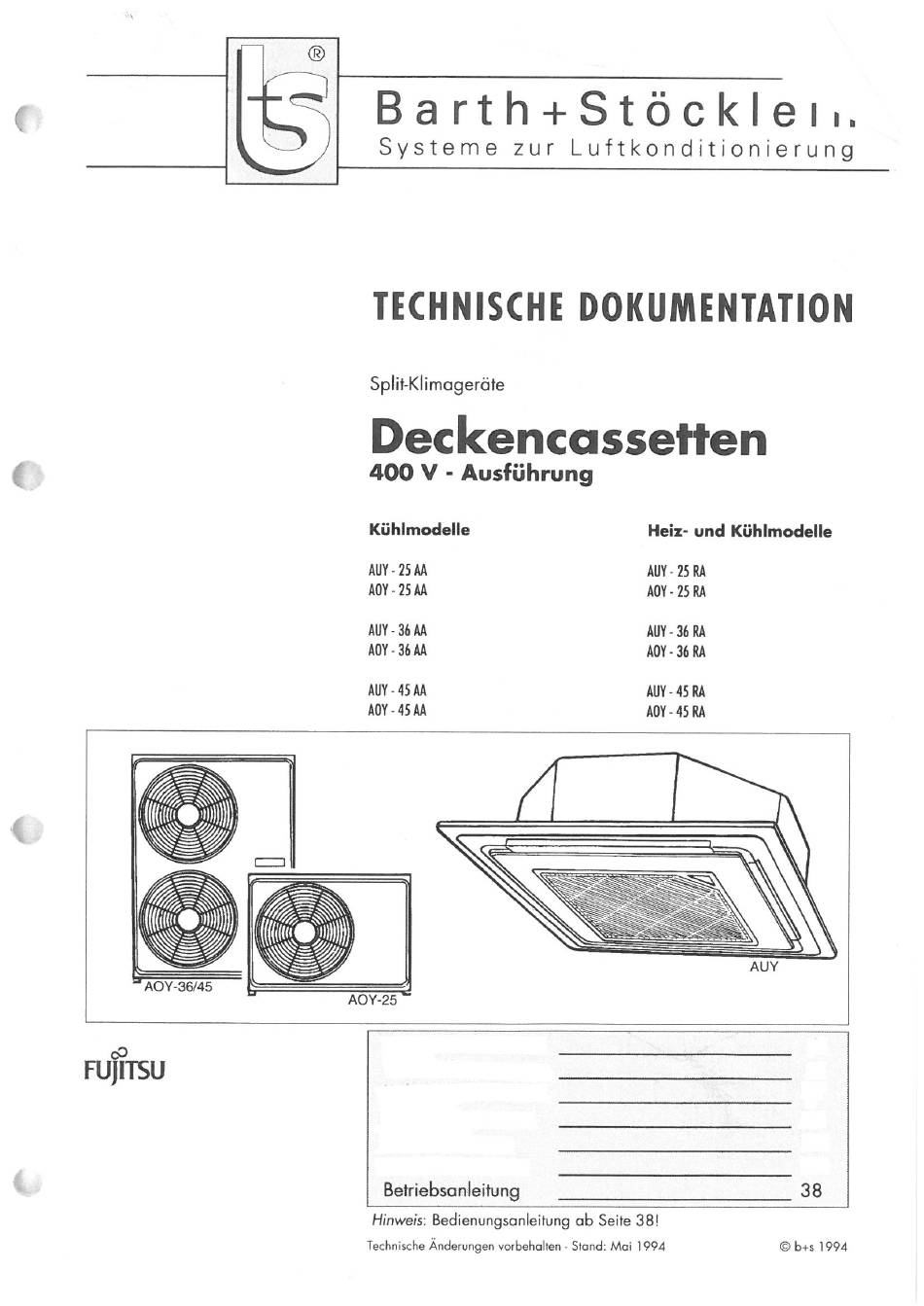

TECHNISCHE DOKUMENTATION
Split-Klimageräte
Deckencassetten
400 V - Ausführung
Kühlmodelle
AUY 25 AA
AOY-25AA
-36
-45
AOY-45AA
AOY-25
Betriebsanleitung
Hinweis:Bedienungsanleitung ab Seite38!
Technische Anderungen vorbehalten- Stand: Mai 1994
Luftkonditionierung
Heiz-
und
Kühlmodelle
AUY-25 U
-25 U
AUY- 36 U
my -36 U
-45 U
AUY
38
Inhaltsverzeichnis
Verwandte Anleitungen für Fujitsu AUY-25 AA
Inhaltszusammenfassung für Fujitsu AUY-25 AA
- Seite 1 TECHNISCHE DOKUMENTATION Split-Klimageräte Deckencassetten 400 V - Ausführung Kühlmodelle Heiz- Kühlmodelle AUY 25 AA AUY-25 U AOY-25AA -25 U AUY- 36 U my -36 U -45 U AOY-45AA AOY-36/45 AOY-25 FUJITSU Betriebsanleitung Hinweis:Bedienungsanleitung ab Seite38! Technische Anderungen vorbehalten- Stand: Mai 1994...
- Seite 2 Technische Dokumentation Split-Klimageräte: Deckencassettenmodelle AUY-25../AUY-36../AUY-45.. Betriebsanleitung - Kühlmodelle "AA" Bezeichnung und Funktion der Bedienungselemente Ein-/Aus-Schalter Betriebslampe (grün) -leuchtet bei Betrieb Gerätes Thermostat Die Kälteleistung Wird damit automatisch gesteuert. Wenn er auf "COOL" gestellt ist, Wird die Raumtemperatur niedrig gehalten. Master-Control-Schalter COOL - Ventilator und Kompressor Sind in Betrieb zur Kühlung...
-
Seite 3: Luftumwälzung
Technische Dokumentation Split-Klimageräte: Deckencassettenmodelle AUY-25../AUY-36../AUY-45.. Luftumwälzung Stellen Sie MASTER-CONTROL auf FAN. Stellen Sie FAN-CONTROL auf die gewünschte Stärke. Stellen MODE-CONTROL NON-STOP. Drücken Sie den OPERATION-Schalter. (Kontrollampe leuchtet) Ausschalten - Drücken Sie den OPERATION-Schalter. (Kontrollampe erlischt) Einstellung der Temperatur Verringern der Zimmertemperatur schieben Sie den Thermostat-Knopf nach... - Seite 4 Technische Dokumentation Split-Klimageräte: Deckencassettenmodelle AUY-25../AUY-36../AUY-45.. Beschreibung der LCD-Kabelfernbedienung für Wärmepumpen URN' Bedienungsfeld der Fernbedienung Die Darstellung zeigt alle möglichen Anzeigen des Fernbedienungsdisplays. Bei Betrieb werden nur aktuelle Informationen angezeigt. Start/Stop Betriebsschalter Betriebsanzeige Anzeige der Fernbedienung leuchtet während des Betriebs und während Betriebsbereitschaft TemperaturwahI-SchaIter zur Einstellung der gewünschten Raumtemperatur...
- Seite 5 Technische Dokumentation Split-Klimageräte: Deckencassettenmodelle AUY-25../AUY-36../AUY-45.. Kühlen Heizen Drücken Sie die START/STOP-Taste. Wählen Sie die gewünschte Betriebsart - Kühlen (COOL) Oder Heizen (HEAT) durch Drücken der MASTER CONTROL-Taste. Wählen Sie die gewünschte Raumtemperatur durch Drücken der SET TEMP.-Taste. A: zur Erhöhung der Temperatur (je Tastendruck um 10) V: zur Verminderung der Temperatur (je Tastendruck um 10) Möglicher Temperaturbereich...
- Seite 6 Technische Dokumentation Split-Klimageräte: Deckencassettenmodelle AUY-25../AUY-36../AUY-45.. Zum Ändern..betätigenSie ebenfalls die gewünschteTaste und nehmen die Änderungen vor, solange die Anzeigeerscheint (15 Sekunden lang). Nach dem Kontrollieren OderÄndern betätigen Sie bitte die START/STOP-Taste, u m das Gerät einzuschalten. In der BetriebsartLuftumwälzungkanndie Raumtemperaturnicht reguliertwerden und Wirdauch nicht angezeigt. Einstellen der Uhrzeit Stellen Sie die Uhrzeit bei ausgeschaltetem Gerät ein.
-
Seite 7: Energiesparbetrieb
Technische Dokumentation Split-Klimageräte: Deckencassettenmodelle AUY-25../AUY-36../AUY-45.. OFF TIMER / ON TIMER Betätigen Sie die START/STOP-Taste. Nachdem das Gerät in Betrieb gegangen ist, führen sie bitte folgende Schritte durch: Drücken Sie die TIMER MODE-Taste wählen Sie OFF- oder ON TIMER. BetätigenSie die SETTIME-Taste und stellenSie die gewünschteZeit mittels den Tasten A und V ein. Um die Zeiteinstellung während des Betriebs zu ändern, führen Sie Schritt 2 aus. -
Seite 8: Reinigung Des Luftfilters
Technische Dokumentation Split-Klimageräte: Deckencassettenmodelle AUY-25../AUY-36../AUY-45.. Drücken Sie die ENERGY SAVE-Taste. Um den Energiesparbetrieb auszuschalten, drücken Sie bitte die Taste noch einmal. Wenn Sie das Klimagerät während des Energiesparbetriebs ausschalten, Wird die Energiespareinstellung nicht gespeichert. Die Temperatureinstellung auf der Fernbedienung Wird nicht verändert, wenn der Energiesparbetrieb eingeschalten ist. -
Seite 9: Einstellung Der Luftrichtung (Für Alle Modelle)
Technische Dokumentation Split-Klimageräte: Deckencassettenmodelle AUY-25../AUY-36../AUY-45.. Besondere Betriebsarten Zusätzliche Fernbedienungen Zwei Fernbedienungen können an eine Inneneinheit angeschlossen werden. Beide Fernbedienungen zeigen die gleichen Werte auf dem Display an. Eine Fernbedienung für mehrere Geräte Sie können mit nur einer Fernbedienung bis zu 16 Inneneinheiten steuern. -
Seite 10: Reinigung Des Luftfilters (Für Alle Modelle)
Technische Dokumentation Split-Klimageräte: Deckencassettenmodelle AUY-25../AUY-36../AUY-45.. Reinigung des Luftfilters (für alle Modelle) Ein verschmutzter Filter vermindert den Luftstrom und schwächt den kühlenden Effekt. Wenn der verschmutzte Filter im Gerät bleibt, kann dies zu einem Defekt führen. Reinigen Sie deshalb den Filter regelmäßig, mindestens einmal wöchentlich. Drücken Sie die Knöpfe am Ansauggitter nach hinten.
