Dorma XS-Zylinder Installationsanleitung Seite 4

XS-Zylinder MasterCard XS-Zylinder MasterCard

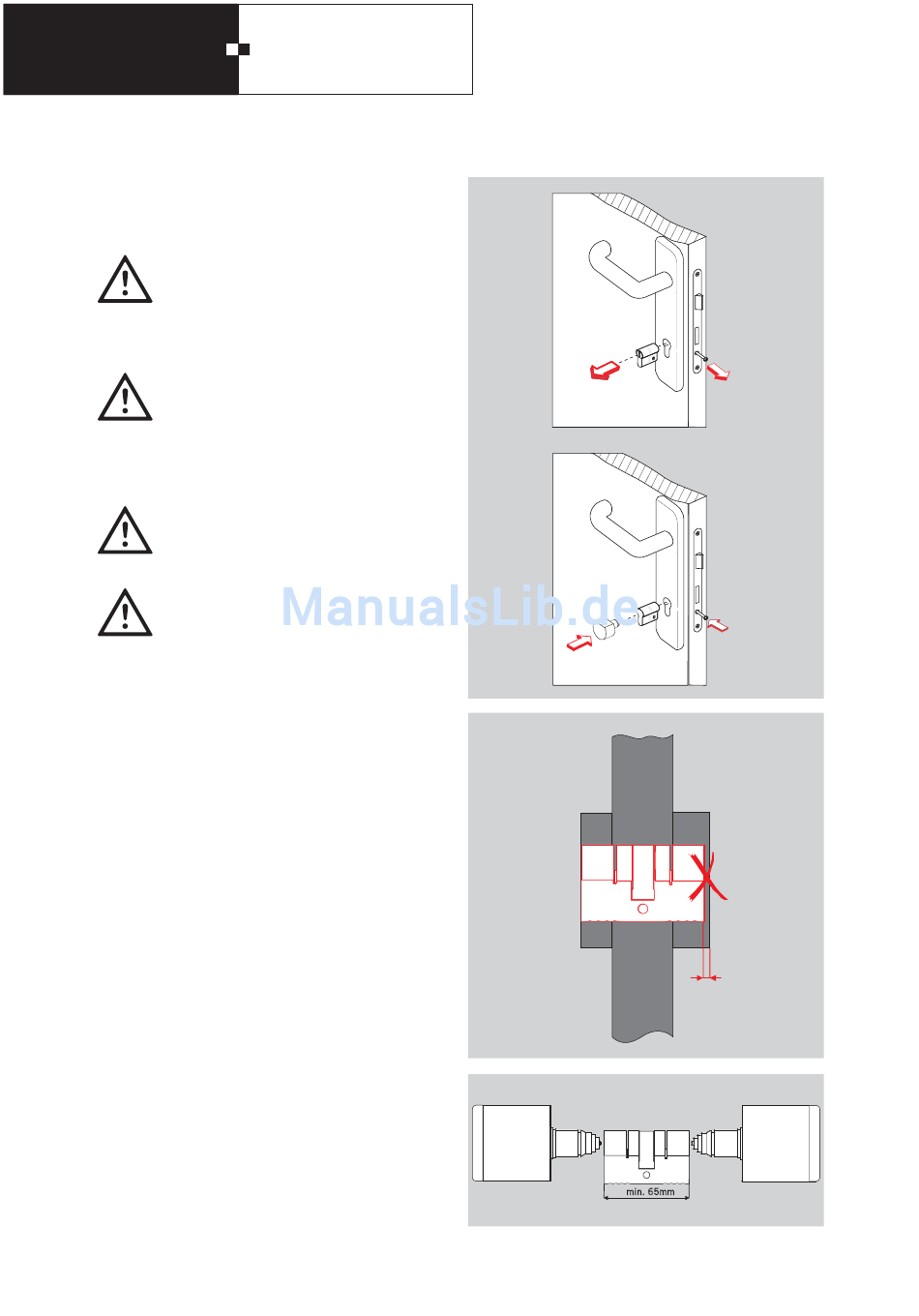

2.1 Vorbereitung
1. Vorhandenen Profilzylinder demontieren.
2. Zylinderadapter und Knauf montieren.
Der Zylinderadapter ist so zu wählen, dass er flä-
chenbündig zu den Beschlägen ist. Ein zu kurz
gewählter Zylinderadpter verhindert die reibungs-
lose Funktion des kompletten Zylindersystems.
Der Zylinder darf nach der Montage keinen
Spannungskräften ausgesetzt sein, wie sie z.B.
durch eine zu fest angezogene Stulpschraube
entstehen können.
Eine nach DIN eingestellte und ordnungsgemäß
schließende Tür ist Voraussetzung für die ein-
wandfreie Funktion sowie die Haltbarkeit des
XS-Zylinders.
Der XS-Zylinder darf nicht mit Fett, Grafit, grafit-
oder silikonhaltigen Ölen geschmiert werden.
Siehe Kapitel Pflege.
Bei Verwendung eines 2. XS-Lesemoduls muss
der Zylinderadapter mindestens 65 mm lang
sein.
4
2. Montage
1.
2.
min. 65mm
