Dorma XS-Zylinder Installationsanleitung Seite 10

XS-Zylinder MasterCard
3.6 Batterien

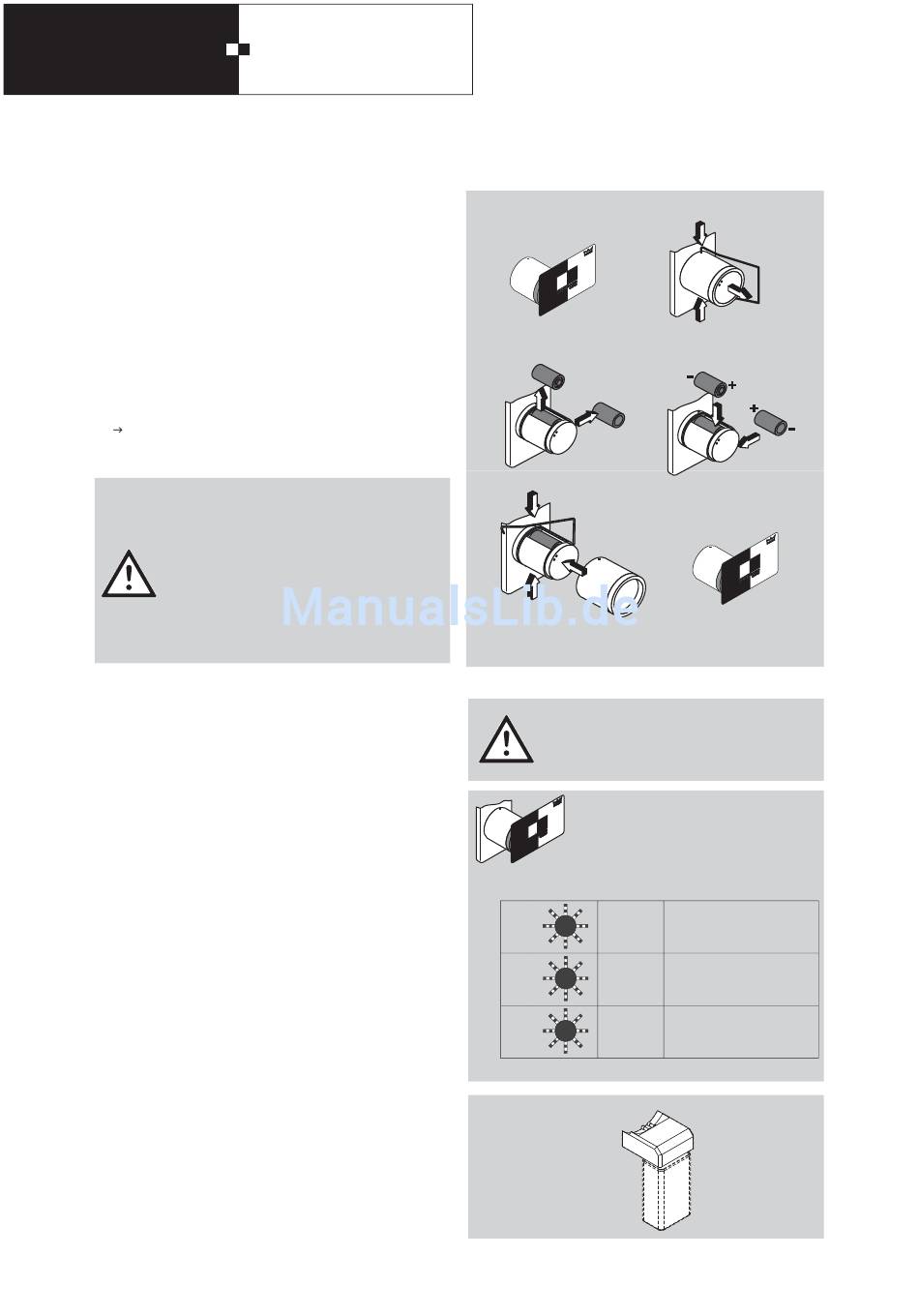

3.6.1 Batterie wechseln
1. BatteryCard vor das XS-Lesemodul halten.
Die Hülse des XS-Lesemoduls ist entsperrt.
2. Raststifte mit dem Batteriewechselwerkzeug vorsichtig ein
drücken und gleichzeitig Hülse abziehen.
3. "Leere" Batterien entnehmen
4. Neue Batterien einsetzen.
Polarität der Batterien beachten!
Bei korrekt eingelegten Batterien blinkt das XS-Lesemodul
einmal kurz rot und grün auf.
5. Hülse wieder aufstecken. Die Raststifte müssen richtig
einrasten.
7. BatteryCard vor das XS-Lesemodul halten.
Raststifte wieder sperren.
Nur fabrikneue und unbenutzte Batterien
einsetzen!
Eine einwandfreie Funktion ist nur mit Batterien
des Typs Duracell Ultra CR2 3V gewährleistet.
Akkus oder Batterien mit abweichender
Spannung dürfen nicht verwendet werden.
3.6.2 Batteriewarnungen
Das XS-Lesemodul kündigt durch eine veränderte
Signalisierung (fünfmaliges rotes Blinken und eventuelle
Zeitverzögerung) während des Öffnungsvorgangs an, dass die
Batterie bald "leer" sein wird.
Diese Vorgang wird in drei Stufen angezeigt:
1. Stufe:
Wird ein Ausweis vor dem XS-Lesemodul gehalten, wird die
Schließberechtigung gemäß Programmierung erteilt.
Die Türöffnung wird aber mit fünfmaligem roten Blinken der
LED signalisiert.
2. Stufe:
Sinkt die Kapazität der Batterie weiter, dauert es nun zusätz-
lich ca. 3 Sekunden bis der XS-Zylinder öffnet. Signalisierung
wie in Stufe 1.
3. Stufe:
Sinkt die Kapazität der Batterie weiter, dauert es nun zusätz-
lich ca. 6 Sekunden bis der XS-Zylinder öffnet. Signalisierung
wie in Stufe 1.
3.6.3 Notbestromung
Bei sehr schwachen oder leeren Batterien ist es erforderlich,
die Spannung von außen mittels XS-Notbestromung (XS-CPT)
zuzuführen. Dazu drückt man die XS-Notbestromung mit
den Kontaktstiften an die goldenen Kontakte des
XS-Lesemoduls.
10
3. Inbetriebnahme
1.
3.
4.
5.
Sobald eine Batteriewarnstufe angezeigt wird,
sind die Batterien umgehend durch neue zu
ersetzen.
r
1. • •
5x
r
2.
• •
5x
r
3. • •
5x
2.
6.
Zutritt wird gewährt
Zutritt wird 3s verzögert
Zutritt wird 6s verzögert
9 V
