Dorma M - SVP Montage-, Gebrauchs- Und Wartungsanleitung
Inhaltsverzeichnis

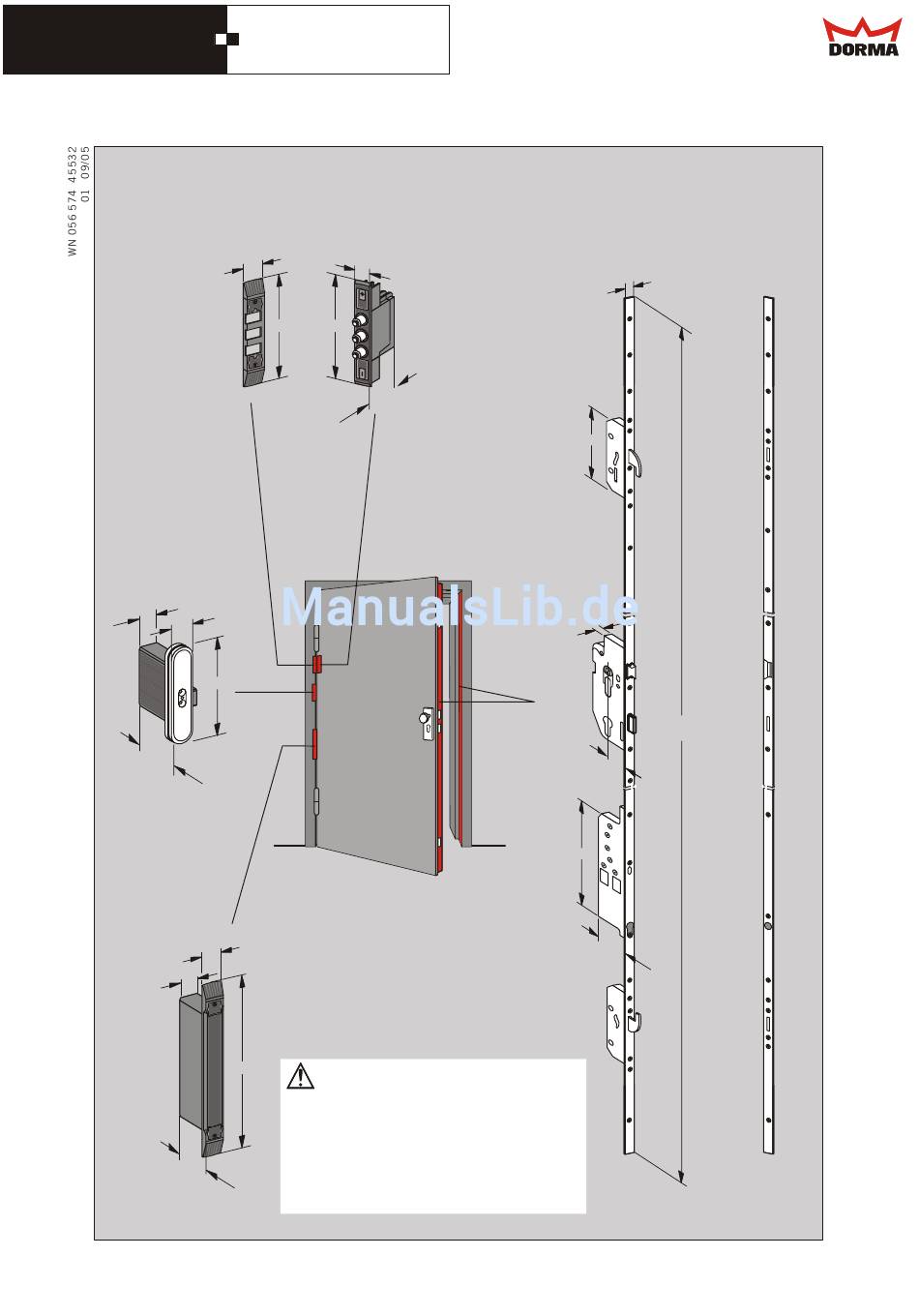

DORMA
DORMA
Montage-, Bedienungs- und Wartungsanleitung
Steuerung
20
24
117
49
25/29
20
36
Schaltnetzteil
M - SVP
Strom- und
Datenübertragung
25/29
20
132
132
37
230
Die dem Lieferset beiliegende Fräszeichnung
ist nur für das auf der Zeichnung angegebene
und ähnliche Proflisysteme zu verwenden.
Fräszeichnungen für andere Profilsysteme
und Holztüren können unter msvp.dorma.com
heruntergeladen werden.
Mehrfachverriegelung
Schließleiste
mit Motorantrieb
mit Magnetkontakt
20/24
135
15
2100
2170
35/55/65
206
53
Inhaltsverzeichnis
Verwandte Anleitungen für Dorma M - SVP
Inhaltszusammenfassung für Dorma M - SVP
- Seite 1 Motorantrieb mit Magnetkontakt 25/29 20/24 Steuerung 2100 2170 35/55/65 25/29 Die dem Lieferset beiliegende Fräszeichnung ist nur für das auf der Zeichnung angegebene und ähnliche Proflisysteme zu verwenden. Fräszeichnungen für andere Profilsysteme und Holztüren können unter msvp.dorma.com heruntergeladen werden. Schaltnetzteil...
-
Seite 2: Inhaltsverzeichnis
DORMA DORMA M - SVP Inhalt Einführung Wichtige Informationen / Sicherheitshinweise Lieferumfang Montageanleitung 4.1 Fräs- und Bohrarbeiten 4.1.1 Kabelverlegung je nach Türaufbau 4.1.2 Ausfräsung für den elektronischen Antrieb im Türflügel 4.1.3 Ausfräsung für die Stößelkontakte im Türflügel 4.1.4 Ausfräsung für das Steuerungsgehäuse im Blendrahmen 4.1.5 Ausfräsung für das Schaltnetzteil im Blendrahmen... -
Seite 3: Einführung
DORMA DORMA M - SVP 1 Einführung Die DORMA M-SVP verriegelt Türen elektromotorisch- Der verriegelte Zustand wird durch 2 kurze Signaltöne immer und voll automatisch. angezeigt. Gleichzeitig signalisiert eine rote LED an der Steuerung auf der Türinnenseite den · Besonders zuverlässig stark und schnell - durch Verschlusszustand. -
Seite 4: Wichtige Informationen / Sicherheitshinweise
M - SVP 2 Wichtige Informationen / Sicherheitshinweise Diese Anleitung richtet sich an den Montagebetrieb Die DORMA M-SVP ist vorrangig für den Einbau in und enthält wichtige Hinweise zur Montage, Inbetrieb- Haus-, Wohnungs- und Nebeneingangstüren nahme und Handhabung der DORMA M-SVP. -
Seite 5: Lieferumfang
DORMA DORMA M - SVP 3 Lieferumfang Schließleiste oder einzelne Schließteile Stößelkontakte zur Strom- und Datenübertragung Ausführung profilabhängig, inkl. Magnetkontakt Kabelanschluss (Länge 4.000mm) mit Multifunktionsstecker vorkonfektioniert DORMA M-SVP inkl. elektromotorischer Antriebseinheit Kabelschutzbuchsen 3 Stück Steuerung mit optischer Verriegelungsanzeige Fräszeichnung Kabelanschlüsse (Länge 300 und 200mm) -
Seite 6: Montageanleitung
DORMA DORMA M - SVP 4 Montageanleitung 4.1 Fräs- und Bohrarbeiten Die Ausfräsungen für die DORMA M-SVP werden gemäß separater Fräszeichnung vorgenommen. Zu den herkömmlichen Ausfräsungen werden am Flügel und Blendrahmen lediglich je zwei Fräsöffnungen hinzugefügt. In dieser Montageanleitung sind deshalb nur die für die elektronische Verriegelung zusätzlich benötigten Fräs- bzw. -
Seite 7: Kabelverlegung Je Nach Türaufbau
DORMA DORMA M - SVP 4.1.1 Kabelverlegung je nach Türaufbau Soll das Kabel statt in der Euro-Nut im Glasfalzbereich verlegt, wird eine Bohrung Ø 8mm bis in den Glasfalzbereich gebohrt. Die Bohrung für die Kabeldurchführung ist zu entgraten und durch Einsetzen der mitgelieferten Kabelschutzbuchsen zu schützen. -
Seite 8: Ausfräsung Für Das Steuerungsgehäuse Im Blendrahmen
DORMA DORMA M - SVP 4.1.4 Ausfräsung für das Steuerungsgehäuse im Blendrahmen Fräsung gemäß separater Fräszeichnung auf der (gebäudeinneren) bandseitigen Türrahmenfront. Bei nach außen öffnenden Türen (z.B. Türen in Fluchtwegen), ist die Steuerung auf der innenliegenden Türrahmenfront einzubauen. 4.1.5 Ausfräsung für das Schaltnetzteil im Blendrahmen Fräsung gemäß... -
Seite 9: Bohrung Für Das 230V Kabel
DORMA DORMA M - SVP 4.1.7 Bohrung für das 230V Kabel Bohrung gemäß separater Fräszeichnung auf der Profilrückseite innerhalb der Ausfräsung für das Schaltnetzteil Diese Bohrung muss beidseitig, sorgfältig entgratet werden! Zum Schutz des Kabels die mitgelieferte Kabelschutzbuchse in die Bohrung einsetzen. -
Seite 10: Montage
DORMA DORMA M - SVP 4.2 Montage Die Montage, vor allem der elektronischen Bauteile, erfordert besondere Sorgfalt, da Fräs- und Bohrspäne, Scheuerstellen, schadhafte Kabel, beschädigte Kontakte etc. zum Ausfall des Systems führen können. Keine Befestigungsmittel im Bereich der elektronischen Bauteile setzen! -
Seite 11: Montage Der Stößelkontakte Im Türflügel
M - SVP 4.2.1 Montage der Stößelkontakte im Türflügel Die Strom- und Datenübertragungseinheit der DORMA M - SVP kann sowohl für DIN linke als auch für DIN rechte Türen verwendet werden. Bei DIN linken Türen wird die Stößelkontakteinheit wie geliefert eingesetzt. -
Seite 12: Montage Der Mehrfachverriegelung Im Türflügel
Sie gewährleistet den dauerhaften Kontakt der Strom- und Datenübertragung gegen Vibration und Erschütterung. Kabel und M - SVP in die Fräsöffnung einschieben. Die Kabel dürfen dabei weder geknickt, noch eingeklemmt oder beschädigt werden. Stulpe der M - SVP festschrauben. Schrauben... -
Seite 13: Montage Des Kontaktmagneten Im Blendrahmen
DORMA DORMA M - SVP 4.2.3 Montage des Kontaktmagneten im Blendrahmen Die Montage des Kontaktmagneten erfolgt gemäß separater Fräszeichnung. Dabei muss exakt das Zeichnungsmaß eingehalten werden, um einen einwandfreien Kontakt mit dem Reedschalter des elektromotorischen Antriebes zu gewährleisten. Darauf achten, dass der Reedschalter und der Magnet horizontal auf einer Höhe sitzen. -
Seite 14: Montage Des Steuerungsgehäuses Im Blendrahmen
DORMA DORMA M - SVP 4.2.5 Montage des Steuerungsgehäuses im Blendrahmen Vor Montage des Steuerungsgehäuses die silberne Abdeckkappe entfernen. Dazu vorsichtig mit einem kleinen Schraubendreher in die Aussparung der Abdeckkappe eingreifen und Abdeckkappe abhebeln. Den Stecker des 3-adrigen Kabels (rot, schwarz, weiß) der Kontaktflächeneinheit mit dem Stecker... -
Seite 15: Montage Des Schaltnetzteils (Trafo) Im Blendrahmen
DORMA DORMA M - SVP 4.2.6 Montage des Schaltnetzteils (Trafo) im Blendrahmen Das Schaltnetzteil kann sowohl für DIN linke als auch für DIN rechte Türen verwendet werden. Bei DIN rechten Türen wird das Schaltnetzteil wie geliefert eingesetzt. Bei DIN linken Türen wird die obere profilbezogene Endkappe gegen die untere getauscht. -
Seite 16: Inbetriebnahme
Um alle Funktionen zu überprüfen, sollte die Tür mehrmals per Schlüssel und über den Drücker geöffnet werden. Bei Problemen bitte gemäß Punkt 8 vorgehen. Verriegelt die DORMA M-SVP einwandfrei, kann der Schutzkontaktstecker wieder demontiert und die Tür ausgeliefert werden. Inbetriebnahme im Objekt Das Türelement wie üblich in die Wandöffnung... -
Seite 17: Externe Anschlussmöglichkeiten
DORMA DORMA M - SVP 6 Externe Anschlussmöglichkeiten Die DORMA M-SVP-Steuerung verfügt serienmäßig Funktion 2: Öffnung mit Tagesfallen-Funktion über eine Vielzahl von Ein- und Ausgängen zum An- Wird ein Dauersignal an diesen Eingang angelegt schließen weiterer Komponenten (wie z.B. (z. B. gesteuert durch eine Zeitschaltuhr), so öffnet Transponder, Fingerprint, Codeschlösser,... -
Seite 18: Der Multifunktionsstecker Des Motorantriebs
DORMA DORMA M - SVP 6.2 Der Multifunktionsstecker des Motorantriebs Die angeführten Verwendungen dienen lediglich als Einsatzbeispiel für in der Praxis häufig benötigte Anschlüsse. Darüber hinaus gibt es jedoch eine Vielzahl weiterer Einsatzmöglichkeiten. Wichtig ist, dass das jeweilige Schaltsignal (z.B.: 12VDC-Impuls oder 24VDC-Impuls oder potentialfreier Kontakt etc.) an die entsprechend ausgelegte Klemme... -
Seite 19: Anschlussplan M-Svp 2000 Mit Tms
DORMA DORMA M - SVP 6.3 Anschlussplan M-SVP 2000 mit TMS TL-S TMS M-SVP SN 24 TMS 230 VAC 24 VDC +/-10% = 1A 1 A B 3 N L1 2 3 1 A B 3 2 x 2 x 0,8... -
Seite 20: Anschlussplan M-Svp 2000 Mit Ed 200
DORMA DORMA M - SVP 6.5 Anschlussplan M-SVP 2000 mit ED 200 B M-SVP ED 200 B A B C Taster aussen Taster innen Sensorleisten müssen in “Tür Zu” Position abgeschaltet sein. Dauerauf über Programmschalter nicht möglich. Kontakt Zeitschaltuhr Tag = geschlossen... -
Seite 21: Wartung Und Pflege
7 Wartung und Pflege Die weiteren aufgeführten Punkte dienen als Systems gegeben werden. Ergänzung. Bauherren und Benutzer sind auf deren Die DORMA M-SVP darf nur in Verbindung mit den Einhaltung hinzuweisen. Bei Nichteinhaltung dieser mitgelieferten Komponenten verwendet werden. unbedingt erforderlichen Hinweise kann keine Andernfalls kann keine Gewährleistung übernommen... -
Seite 22: Kontakteinheit
DORMA DORMA M - SVP Sicherheitsrelevante Beschlagteile sind mindestens Die Einstellarbeiten an den Beschlägen, sowie das einmal jährlich auf festen Sitz und auf Verschleiß zu Austauschen von Beschlagteilen sind von einem kontrollieren. Je nach Erfordernis sind durch einen Fachbetrieb durchzuführen. -
Seite 23: Behebung Möglicher Fehler Und Störungen
WICHTIG! Die komplette DORMA M-SVP wurde vom Hersteller einer 100%-Kontrolle unterzogen. Sollten nach dem Einbau Fehlfunktionen vorliegen, ist die Ursache zunächst in der Montage zu suchen. Die DORMA M-SVP darf nie gewaltsam über den Drücker geöffnet werden! Alle Bauteile sind für einen leichtgängigen Lauf konzipiert. -
Seite 24: Technische Daten
DORMA DORMA M - SVP Fehlerart Fehlerursache Fehlerbehebeung Schloss verriegelt nicht. Strom- bzw. Datenverbindung Prüfen, ob die federnden Keine LED leuchtet zwischen der elektronischen Kontaktstifte richtig gepolt sind. Antriebseinheitund der Steuerung (+/- beachten siehe 4.2.1 und kurzgeschlossen. 4.2.5) Kabel an grünem Multifunktions- steckerrichtig anschließen...
