Aufbau- und Bedienungsanleitung
Ethanol Kaminofen Cenzo
nach DIN 4734
Bevor Sie den Cenzo in Betrieb nehmen,
lesen Sie sich die Bedienungsanleitung
und die Sicherheitshinweise vollständig
durch. Unser Cenzo ist nach dem neusten
technischen
Brand- und Betriebs sicherheit beim TÜV
geprüft worden und ist bei Beachtung der
Be dienungsanleitung, sowie der örtlichen
Vorschriften für den Betrieb von Ethanol-
feuern sicherheitstechnisch unbedenklich.
Der Ethanolkaminofen ist nur zum zeit-
weiligen und nicht für den Dauerbetrieb
vorgesehen. Es handelt sich um eine

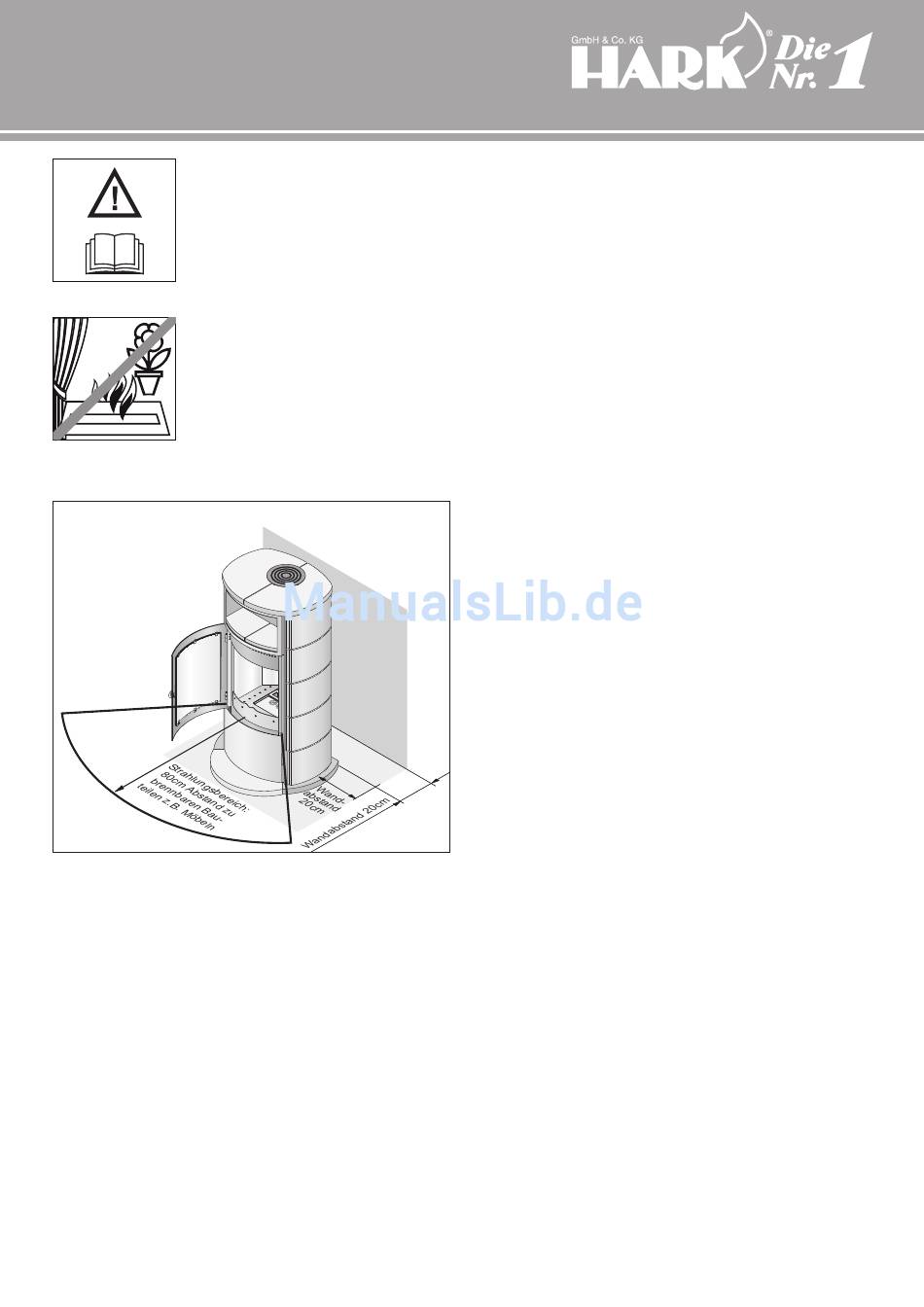

Abbildung A dekorative Feuerstelle für den privaten
Bereich, die nicht für Heizzwecke geeignet
ist. In einem Radius von 80 cm um den Ofen herum dürfen sich
keine brennbaren Bauteile, Möbel, Dekostoffe, brennbare
Abbildung A
Strahlungsbereich und
Wandabstände
Flüssigkeiten oder ähnliches befinden. Der Aufbau muss auf einem
waagerechten, ebenen und standsicheren Boden erfolgen. Sollte
der Boden nicht über ausreichende Tragfähigkeit verfügen, müssen
geeignete Maßnahmen getroffen werden, um diese zu erreichen
(z. B. das Unterlegen einer Platte zur Lastverteilung). Der Abstand
zur hinteren Stellwand muss mindestens 20 cm betragen (Abb. A).
Montage der Kachelverkleidung (siehe Seite 4)
Bitte behandeln Sie die Kacheln sehr vorsichtig! Achten Sie
beim Auspacken der keramischen Ofenkacheln darauf, dass
diese auf eine weiche Unterlage abgelegt werden. Die
keramischen Ofenkacheln sind aus natürlichen Rohstoffen
gefertigt und handbearbeitet sowie handglasiert, daher sind
Farbabweichungen und Maßtoleranzen unumgänglich.
Jede Seite des Ofenkorpus wird beim Cenzo mit jeweils drei
Seitenkacheln versehen. Legen Sie jeweils drei Seitenkacheln auf
dem Boden aus und ermitteln das Maß der übereinanderliegenden
Kacheln. Dieses Maß dient zur Einstellung der Höhennivellierung
der Seitenkacheln. Bitte beachten Sie, dass die Höhen-
nivellierungen als Transportsicherung dienen. Der Cenzo ist
Stand auf ausreichende
im Kamin- & Kachelofenbau
hiermit auf der Transportpalette befestigt. Schrauben Sie die
Höhennivellierungen an den Ofenkorpus und stellen diese auf das
Kachelmaß, gemessen bis zur Oberkante des Stahlkorpus ein.
Schieben Sie die Seitenkacheln von oben nach unten in die
Kachelhalteleisten ein. Um die Seitenkacheln leichter einschieben
zu können, ist es möglich, die hinteren Kachelhalteleisten zu
lösen. Die Befestigungsschrauben der Halteleisten werden
zugänglich, wenn Sie das hintere Abstrahlblech lösen und zur
Seite stellen. Wenn alle Seitenkacheln in die Halteleisten
eingeschoben sind, drücken Sie die hintere Halteleiste gegen
die Seitenkacheln und ziehen die Schrauben fest an. Schrauben
Sie das hintere Abstrahlblech wieder an den Ofenkorpus.
Auf dem Ofenkorpus befinden sich sechs Bohrungen zur Auf-
nahme von Gewindestiften. Die rechte und linke Deckkachel wird
rundum auf den Ofenkorpus und die Gewindestifte aufgelegt.
Mit Hilfe der Gewindestifte können die Deckkacheln justiert
werden. Für jeweils zwei Gewindestifte befindet sich in jeder
Deckkachel jeweils eine Vertiefung, wodurch ein Verrutschen der
Kachel verhindert wird. Legen Sie das Konvektionsluftgitter in
die Öffnung der Deckkacheln.
Abschließend legen Sie
Warmhaltefach.
Stellen Sie den Brennstoffbehälter in die Sicherheitswanne (Ver-
tiefung im Boden des Feuerraums; siehe Zeichnung Ersatzteile).
Sollte beim Befüllen des Brennstoffbehälters Brennstoff daneben
laufen, tropft dieser in die Sicherheitswanne. Die mitgelieferten
Steinimitate (weiße Kiesel) können Sie hinter den Brennstoffbe-
hälter legen. Legen Sie diese nicht auf den Brennstoffbehälter
oder auf die Bohrungen im Boden des Feuerraums. Die Flammen
dürfen beim Betrieb die Ziersteine nicht berühren (Abb. E).
Der Innenraum des Cenzo ist mit Spiegeln ausgekleidet. Entfernen
Sie vor der Inbetriebnahme die Schutzfolie von diesen Spiegeln.
Der Ethanolkaminofen darf nicht durch Umbauten oder den Anbau
fremder Bauteile und Korpusverkleidungen manipuliert werden.
Bei einem Defekt verwenden Sie nur Original Hark-Ersatzteile.
Bedienung
Befüllen Sie den in dem Cenzo befindlichen Brennstoffbehälter bis
zu der Markierung „max." mit Brennstoff. Diese Brennstoffmenge
beträgt ca. 1,0 Liter.
Der Verbrauch des Cenzo liegt bei ca. 0,3-0,5 Liter/ Stunde. Sie
sollten nur soviel Brennstoff ein füllen, wie Sie bei der voraussichtlich
geplanten Betriebsdauer verbrauchen werden (Abb. C).
Achten Sie beim Befüllen darauf, dass Sie keine Flüssigkeit
ver schütten. Falls notwendig verwenden Sie zum Befüllen
ein geeignetes Gefäß oder einen Trichter. Eventuell ver-
schütteter Brennstoff ist vor der Inbetrieb nahme mit einem
trockenen Tuch aufzuwischen. Verwenden Sie als Brennstoff
ausschließlich das Hark-Bioethanol.
Hersteller können zu höheren Verbrennungstemperaturen
-1-
die Warmhaltefachkacheln in das
Brennstoffe anderer
