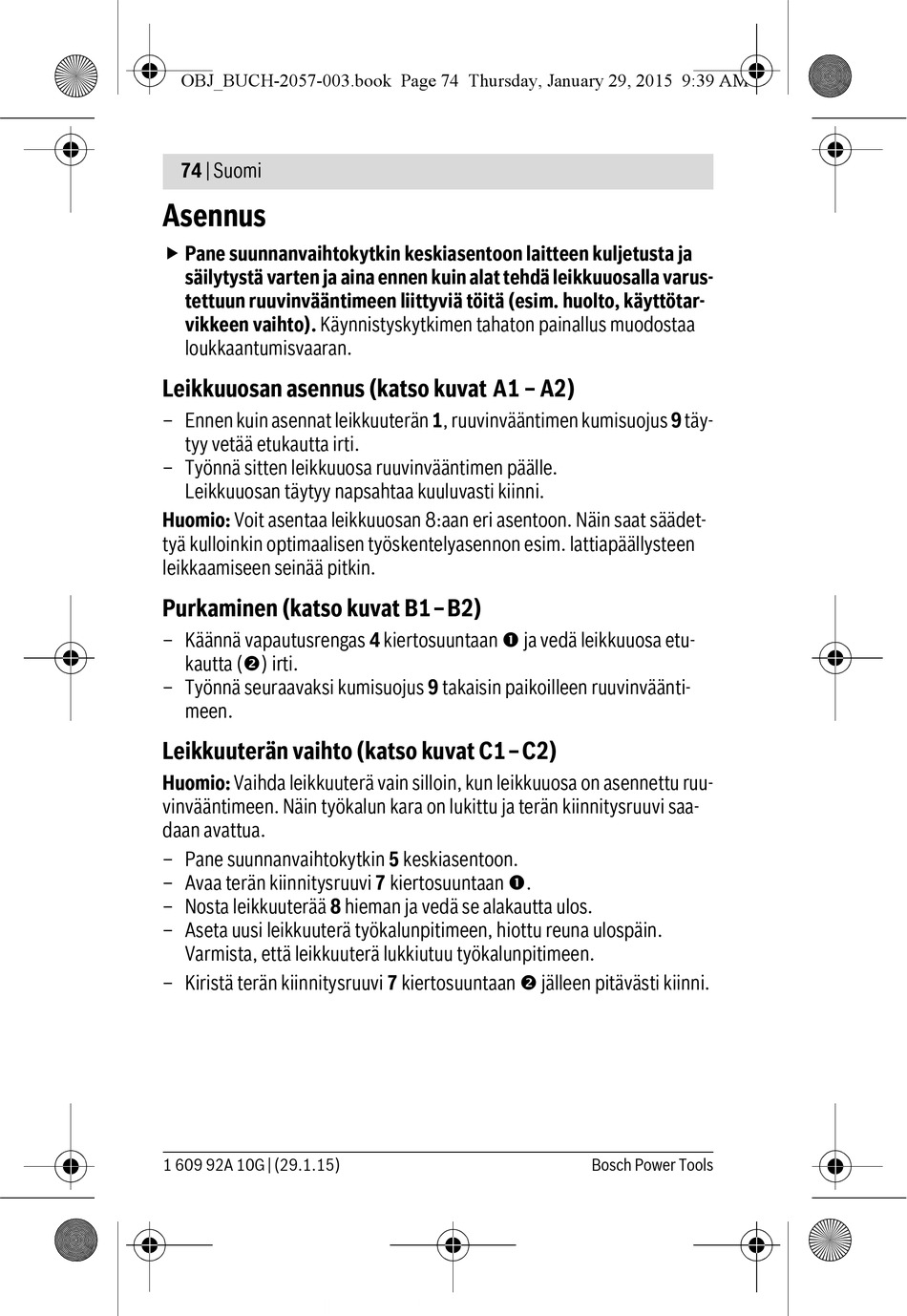

OBJ_BUCH-2057-003.book Page 74 Thursday, January 29, 2015 9:39 AM
74 | Suomi
Asennus
 Pane suunnanvaihtokytkin keskiasentoon laitteen kuljetusta ja
säilytystä varten ja aina ennen kuin alat tehdä leikkuuosalla varus-
tettuun ruuvinvääntimeen liittyviä töitä (esim. huolto, käyttötar-
vikkeen vaihto). Käynnistyskytkimen tahaton painallus muodostaa
loukkaantumisvaaran.
Leikkuuosan asennus (katso kuvat A1 – A2)
– Ennen kuin asennat leikkuuterän 1, ruuvinvääntimen kumisuojus 9 täy-
tyy vetää etukautta irti.
– Työnnä sitten leikkuuosa ruuvinvääntimen päälle.
Leikkuuosan täytyy napsahtaa kuuluvasti kiinni.
Huomio: Voit asentaa leikkuuosan 8:aan eri asentoon. Näin saat säädet-
tyä kulloinkin optimaalisen työskentelyasennon esim. lattiapäällysteen
leikkaamiseen seinää pitkin.
Purkaminen (katso kuvat B1–B2)
– Käännä vapautusrengas 4 kiertosuuntaan  ja vedä leikkuuosa etu-
kautta () irti.
– Työnnä seuraavaksi kumisuojus 9 takaisin paikoilleen ruuvinväänti-
meen.
Leikkuuterän vaihto (katso kuvat C1–C2)
Huomio: Vaihda leikkuuterä vain silloin, kun leikkuuosa on asennettu ruu-
vinvääntimeen. Näin työkalun kara on lukittu ja terän kiinnitysruuvi saa-
daan avattua.
– Pane suunnanvaihtokytkin 5 keskiasentoon.
– Avaa terän kiinnitysruuvi 7 kiertosuuntaan .
– Nosta leikkuuterää 8 hieman ja vedä se alakautta ulos.
– Aseta uusi leikkuuterä työkalunpitimeen, hiottu reuna ulospäin.
Varmista, että leikkuuterä lukkiutuu työkalunpitimeen.
– Kiristä terän kiinnitysruuvi 7 kiertosuuntaan  jälleen pitävästi kiinni.
1 609 92A 10G | (29.1.15)
Bosch Power Tools
