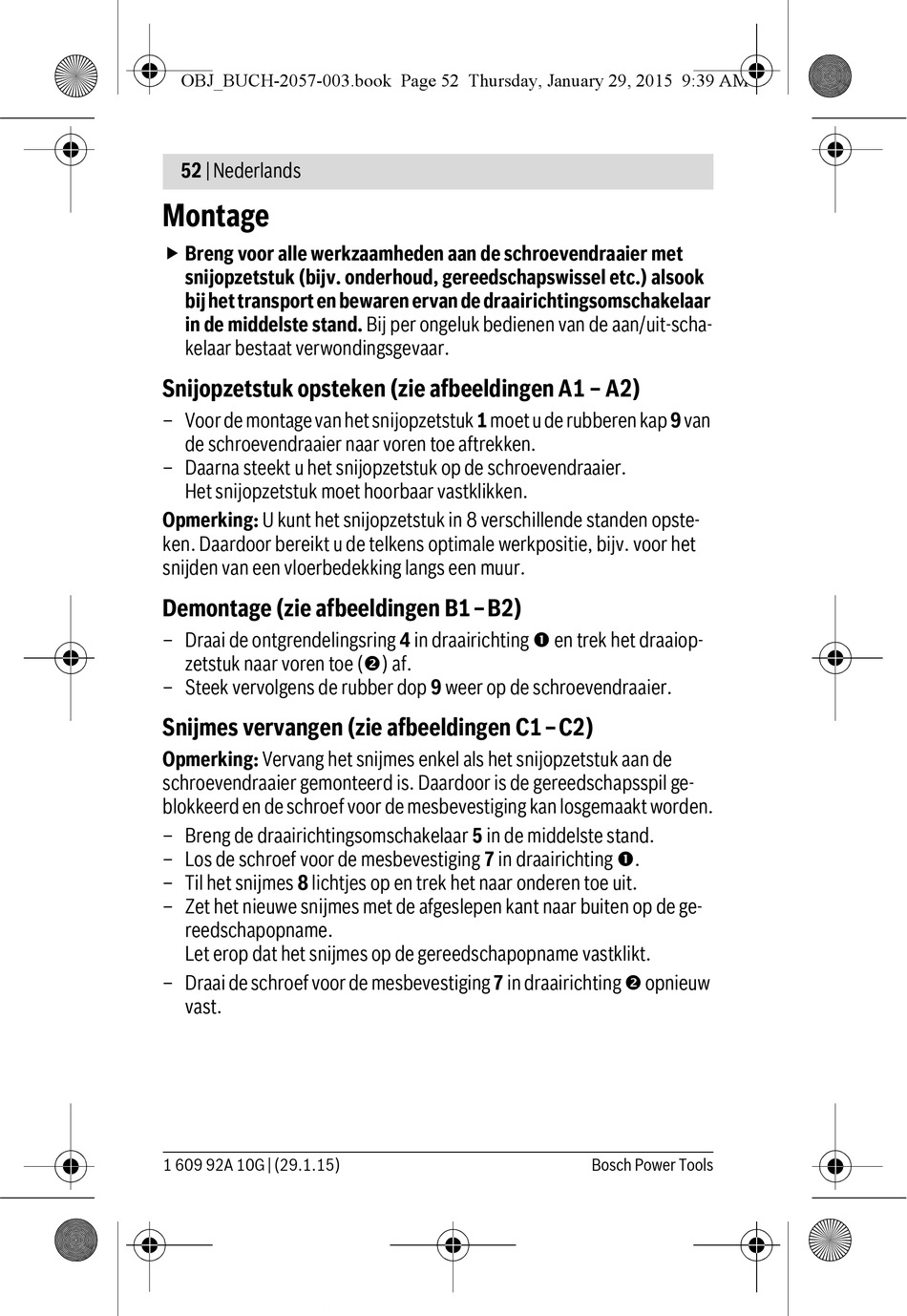

52 | Nederlands
Montage
 Breng voor alle werkzaamheden aan de schroevendraaier met
snijopzetstuk (bijv. onderhoud, gereedschapswissel etc.) alsook
bij het transport en bewaren ervan de draairichtingsomschakelaar
in de middelste stand. Bij per ongeluk bedienen van de aan/uit-scha-
kelaar bestaat verwondingsgevaar.
Snijopzetstuk opsteken (zie afbeeldingen A1 – A2)
– Voor de montage van het snijopzetstuk 1 moet u de rubberen kap 9 van
de schroevendraaier naar voren toe aftrekken.
– Daarna steekt u het snijopzetstuk op de schroevendraaier.
Het snijopzetstuk moet hoorbaar vastklikken.
Opmerking: U kunt het snijopzetstuk in 8 verschillende standen opste-
ken. Daardoor bereikt u de telkens optimale werkpositie, bijv. voor het
snijden van een vloerbedekking langs een muur.
Demontage (zie afbeeldingen B1–B2)
– Draai de ontgrendelingsring 4 in draairichting  en trek het draaiop-
zetstuk naar voren toe () af.
– Steek vervolgens de rubber dop 9 weer op de schroevendraaier.
Snijmes vervangen (zie afbeeldingen C1–C2)
Opmerking: Vervang het snijmes enkel als het snijopzetstuk aan de
schroevendraaier gemonteerd is. Daardoor is de gereedschapsspil ge-
blokkeerd en de schroef voor de mesbevestiging kan losgemaakt worden.
– Breng de draairichtingsomschakelaar 5 in de middelste stand.
– Los de schroef voor de mesbevestiging 7 in draairichting .
– Til het snijmes 8 lichtjes op en trek het naar onderen toe uit.
– Zet het nieuwe snijmes met de afgeslepen kant naar buiten op de ge-
reedschapopname.
Let erop dat het snijmes op de gereedschapopname vastklikt.
– Draai de schroef voor de mesbevestiging 7 in draairichting  opnieuw
vast.
